山石网科防火墙

前言

山石网科（Hillstone Networks）是中国知名的网络安全厂商，其核心产品之一就是下一代防火墙（NGFW）。山石防火墙在企业级市场、数据中心以及云安全领域有着广泛的应用。

下载镜像以及官方文档地址：https://images.hillstonenet.com/

1. 主要产品系列

山石防火墙产品线覆盖较广，主要分为以下几类：

  • E系列： 面向中小企业及分支机构，主打高性价比和易用性。

  • A系列： 面向大中型企业和数据中心，具备高性能、高可靠性和丰富的安全功能。

  • G系列/SG系列： 高端旗舰型号，用于运营商或超大型数据中心骨干网。

  • 云防火墙： 针对公有云（AWS, Azure, 阿里云等）和私有云环境的虚拟化防火墙。

2. 核心技术特点

（1）StoneOS 核心架构概念

山石和华为、华三、深信服有逻辑差异，如安全域、VSwitch、VR 虚拟路由器是山石的三大核心组件：

  1. 安全域 Zone 接口必须绑定安全域，流量管控基于源安全域‑目的安全域做策略，不是单纯接口。

  • 预定义：trust（内网信任）、untrust（外网）、dmz（服务器区）

  • 二层安全域：L2‑Trust / L2‑Untrust；三层安全域：trust/untrust

  1. VSwitch（虚拟交换机） 负责二层转发，MAC 地址表，透明模式下接口绑定到 VSwitch，做二层交换，不修改 IP 报文。

  2. VRouter VR 虚拟路由器 负责三层转发，独立路由表，默认trust‑vr。一台防火墙可以多个 VR，实现路由隔离、地址重叠，相当于多台逻辑路由器。

绑定关系：接口 → 安全域 → VSwitch (二层) / VR (三层)

3.四种工作模式

（1）路由模式（三层模式，最常用）

接口配置 IP 地址，做网关，做 NAT、路由转发。

  • 接口绑定三层安全域，归属 trust‑vr

  • 充当内网网关，互联网出口首选。

（2） 透明模式（二层模式）

接口不配置 IP，相当于一台防火墙交换机，串接网络，不改变原有网络拓扑。

  • 接口绑定二层安全域，归属 VSwitch

  • 适合现有网络不想改 IP 网段，直接串入做安全防护。

（3）混合模式

一台设备同时存在二层接口 + 三层接口，部分网段透明，部分网段路由。

（4）旁路模式 TAP

只镜像流量，不转发业务流量，用于审计监控，故障不会影响业务。

4.核心功能模块

（1）安全策略（访问控制） 匹配维度：源域、目的域、源地址、目的地址、服务、应用、用户、时间段；动作：允许 permit / 拒绝 deny。

山石策略顺序从上往下匹配，匹配即停止。

（2）NAT 地址转换

  • SNAT：源地址转换，内网访问互联网，多对多、接口出方向转换

  • DNAT：目的地址转换，外网访问内网服务器，端口映射

  • No‑NAT：不转换，内网互访，服务器互访

（3）威胁防护（NGFW 能力）

  • IPS 入侵防御：漏洞攻击、缓冲区溢出、SQL 注入、XSS

  • AV 防病毒：流量病毒查杀

  • SSL 解密：硬件解密引擎，解密 HTTPS 流量检测加密威胁山石网科

  • 沙箱：未知恶意文件检测

  • 应用识别：几千种应用，微信、抖音、网盘等基于应用管控，不只是端口

（4）VPN IPSec VPN、SSL‑VPN（SCVPN）、GRE；分支互联、远程员工接入。

（5）HA 高可用集群 HCSA 架构山石网科

  • AP 主备模式：一台转发，一台备份；会话同步；主故障自动切换。

  • AA 主主模式：两台同时转发流量，分担负载；故障互相接管。

HA 需要心跳口同步配置、会话表。支持会话同步，切换业务不中断。

（6）其他能力 链路负载均衡 LLB、流量 QoS 限流、日志审计、物联网识别、SD‑WAN。

实操

今天搭建我们搭建的是山石网科 Hillstone SG‑6000 CloudEdge 虚拟化防火墙（StoneOS 5.5R12 版本）山石的云版本防火墙系列

一、创建虚拟机

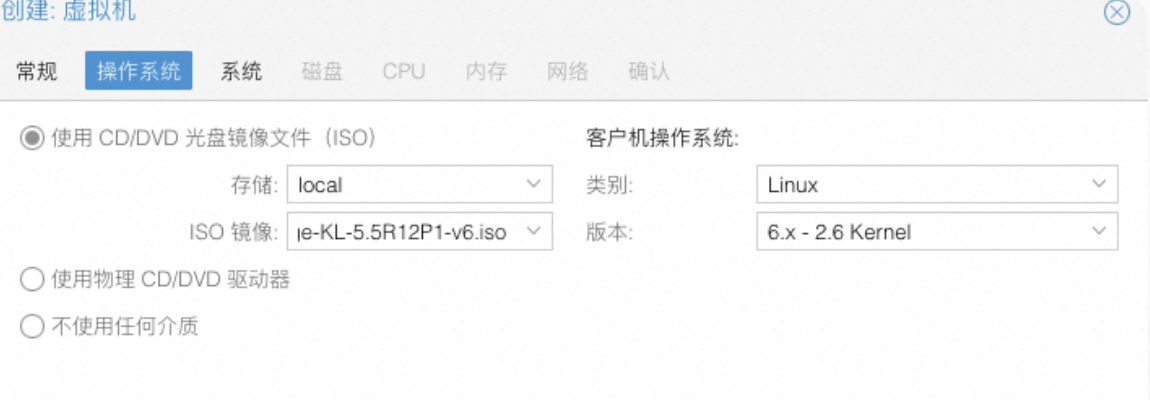

1.操作系统配置

重点版本选6.x - 2.6 Kernel。

山石 StoneOS 底层虽然用的是较新的 Linux 技术，但在虚拟化平台比如 PVE里，选 6.x - 2.6 Kernel 或者 5.x - 2.6 Kernel 是兼容性最好的“万金油”选项

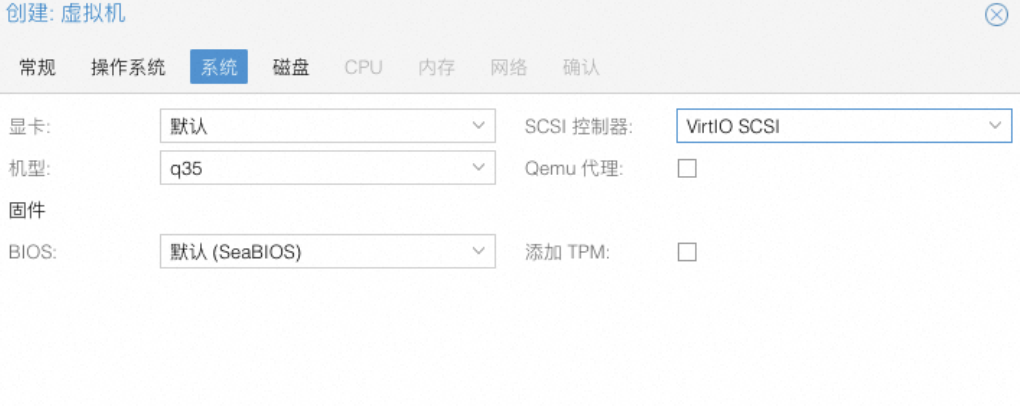

2.系统

  • 机型 q35：这是目前最推荐的现代虚拟芯片组，对新型 Linux 内核支持最好。

  • BIOS SeaBIOS：传统 BIOS 模式，兼容性极佳，山石 vFW 用这个启动最稳。

  • SCSI 控制器 VirtIO SCSI：高性能磁盘控制器，能在操作防火墙时感觉更流畅。

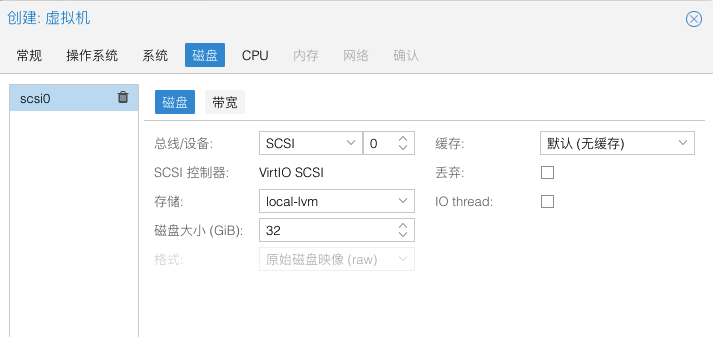

3.磁盘

  • 总线/设备：确保选的是 SCSI，因为刚刚我们选了 VirtIO SCSI 控制器。

  • 大小：建议设为 20 GB。

    • 注意：如果默认是 32GB 或更大也没关系，但千万别设太小（比如 4GB），否则系统装不进去。

  • 缓存：如果有这个选项，选 Write back 性能最好，或者默认的 Default 也行。

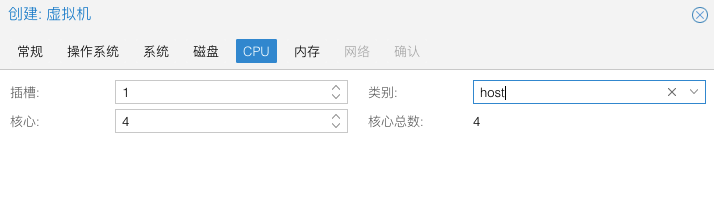

4.CPU配置

为什么这个配置很好？

  1. 性能绝对够用：山石防火墙（vFW）官方推荐配置通常只需要 2 核，我们给了 4 核，这意味着在做复杂的策略匹配、开启 IPS/AV 功能或者跑流量测试时，CPU 绝对不会成为瓶颈，Web 界面打开也会飞快。

  2. host：像x86-64-v2-AES这个类型在部分 PVE 版本中可能与 StoneOS 不兼容，建议改为 host 类型，以获得最佳兼容性和性能：

5.内存配置

建议设置：4096 MB (4 GB)

为什么选 4096 MB？

  1. 官方推荐标准：山石 vFW（StoneOS）在开启所有功能（如IPS、AV等）时，官方推荐就是 4GB。

  2. Web界面流畅度：防火墙的 Web 管理界面（Hillstone WebUI）是基于 Java/JavaScript 的，比较吃内存。如果只给低了，打开网页可能会卡顿，体验不好；给 4GB 就能丝滑运行。

注意事项

  • 不要低于 1024 MB (1GB)：这是启动的底线。如果给少了，虚拟机可能无法启动，或者启动后频繁报错“系统资源不足”。

  • ballooning (内存气泡)：在 PVE 里，建议把“最小内存”也设置为 4096 MB，也就是固定分配 4GB，不要让系统自动动态调整，因为防火墙这种网络设备，内存波动太大会影响稳定性。

6.网络

作为防火墙实验，只有一个网口是不够的。

山石防火墙至少需要两个口才能做实验，一个 WAN 口接外网，一个 LAN 口接内网电脑

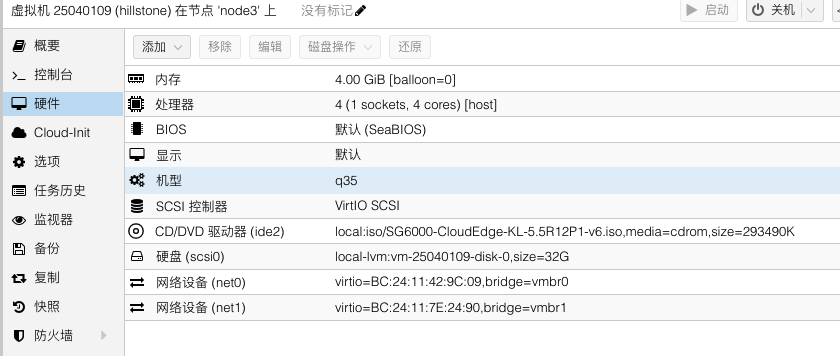

以上配置好以后可以选择开机使用了

二、登录防火墙

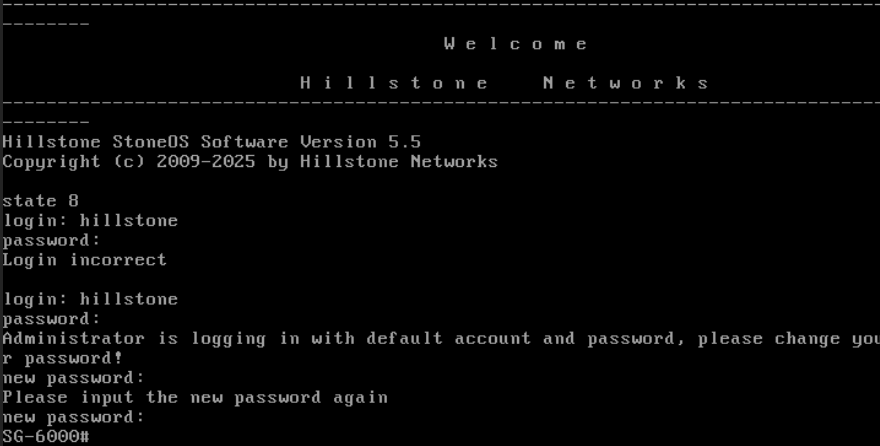

首次登录山石防火墙并强制修改默认密码的过程（如图），这是系统安全策略的强制要求，目的是防止使用默认弱口令带来的安全风险。

我们看到的界面流程如下：

  1. 系统提示 Administrator is logging in with default account and password, please change your password!

    • 这说明我们使用的是默认账户 hillstone 和默认密码 hillstone 登录。

    • 系统检测到这是首次使用默认凭证登录，强制要求我们立即修改密码，否则无法进入配置界面。

  2. 系统要求我们输入新密码两次（new password: 和 Please input the new password again）

    • 这是为了确保我们输入的密码无误。

    • 密码必须满足复杂度要求：至少8位，包含大小写字母、数字和特殊字符

  3. 修改成功后，提示符变为 SG-6000#

    • 这表示我们已成功登录并进入特权模式，可以开始配置防火墙了。

为什么必须改密码？

  • 安全合规：所有企业级网络设备（包括防火墙、路由器、交换机）在首次部署时都强制要求修改默认密码，这是行业安全基线要求。

  • 防止未授权访问：默认密码 hillstone/hillstone 是公开的，任何知道这个信息的人都可以登录我们的设备，造成严重安全风险。

  • 系统策略：StoneOS 5.5 版本内置了安全策略，不允许用户使用默认密码长期运行。

现在应该做什么？

  1. 输入一个强密码，并确认输入两次。

  2. 密码修改成功后，我们就可以开始配置接口IP、安全区域、路由等网络参数了。

  3. 务必记住新密码，后续通过Web界面或SSH登录都需要使用它。

三、配置防火墙接口

由于本次实验关于防火墙的ip已经被占，所以我将用10.10.1.30IP作为防火墙接口IP，业务上配置IP的话用例：10.10.1.1或者10.10.1.254

第一步：进入配置模式

首先输入 configure 进入全局配置模式：

configure

(此时提示符会变为 SG-6000(config)#)

第二步：配置接口 IP 和管理权限

我们需要把 ethernet0/0 接口（通常是第一个口）配置上你指定的 IP，并开启管理功能（允许 Ping、SSH 和 Web 访问）。

依次输入以下命令（每行输完按回车）：

interface ethernet0/0
ip address 10.10.1.230/24
manage ping
manage https
manage ssh
exit

  • 解释：

    • interface ethernet0/0：进入第一个物理接口。

    • ip address 10.10.1.230/24：设置 IP 为 10.10.1.230，子网掩码 24位（即 255.255.255.0）。

    • manage ping / https / ssh ：这一步非常关键，它允许我们从外部（比如我的 Kali ）通过 Ping 测试连通性，通过 HTTPS 访问 Web 管理界面，或者通过 SSH 远程连接，如果不加这一句，配了 IP 我们也连不上管理界面。

    • exit：退出接口配置视图。

第三步：将接口加入安全区域 (Zone)

山石防火墙是基于“区域”工作的，接口必须加入区域（例如 Trust 区域），流量才能被处理。

依次输入：

zone trust
interface ethernet0/0
exit

解释：

  • zone trust：进入信任区域配置视图。

  • interface ethernet0/0：把刚才配好 IP 的接口划入信任区。

  • exit：退出。

第四步：保存配置

为了防止重启后配置丢失，必须执行保存命令：

save all

(系统可能会提示是否确认，输入 y 并回车)

验证与下一步

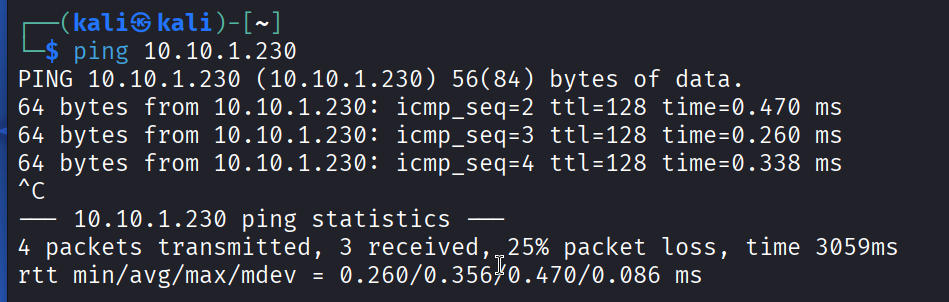

配置完成后，你可以尝试在你的 Kali Linux 终端里输入：

ping 10.10.1.230

如果能 Ping 通，说明网络层已经通了。

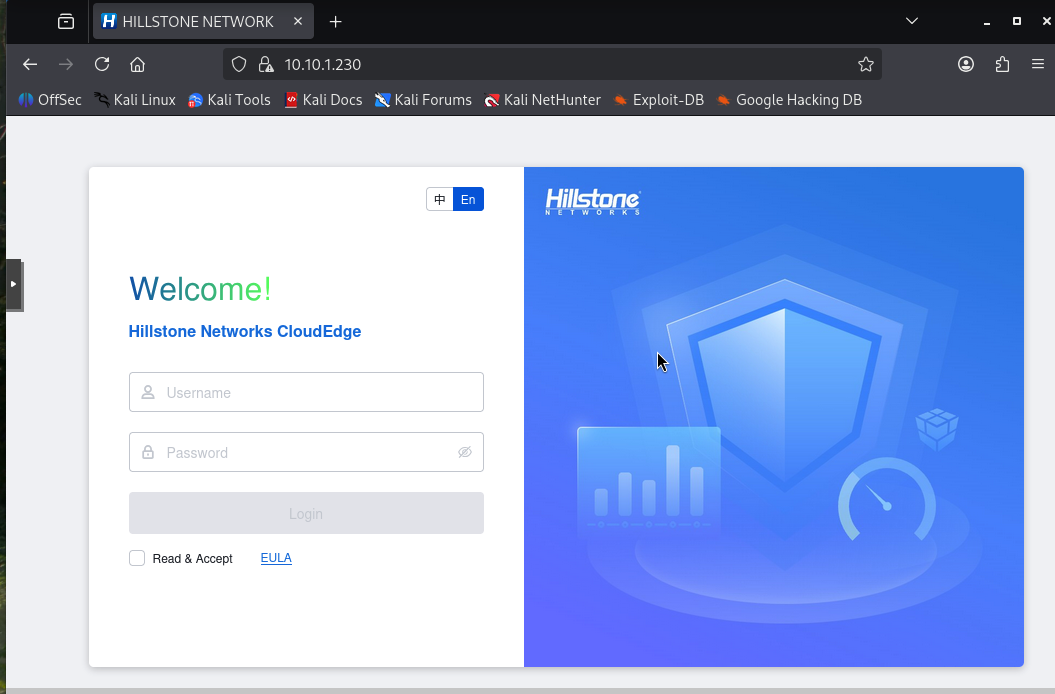

接下来，我们就可以去打开浏览器，访问 https://10.10.1.230 来登录 Web 管理界面进行更可视化的操作了（注意浏览器可能会提示证书不安全，点击“高级”->“继续访问”即可）。
