前言

此次试验基于奇安信网神防火墙 + 山石网科 WAF联动架构，采用路由模式完成边界部署与应用层防护全流程配置，通过合理规划接口、安全域及 IP 地址，在防火墙上配置目的 NAT (DNAT)，将外网访问 WAN 口的流量转发至内网 WAF 设备，配合精细化安全策略实现流量放行；同时开启 DHCP 服务为内网自动分配地址，结合已授权的入侵防御与威胁情报模块，构建基础安全能力

实验目的

此次实验我们基于山石网科 WAF 与奇安信网神 NGFW 进行联动部署：

• 掌握山石 vWAF 反向代理模式 的完整部署流程

• 学会 WAF 接口规划、安全域划分、安全策略放行

• 实现 WAF 对后端靶机的流量转发与安全防护

• 用台式机模拟外网用户，完成业务访问感知 + 攻击拦截感知

• 理解 WAF 与防火墙的区别，建立企业 Web 安全防护思维

• 掌握奇安信 NGFW 路由模式部署、接口配置、安全域划分与 NAT 代理配置

实验 IP 统一规划

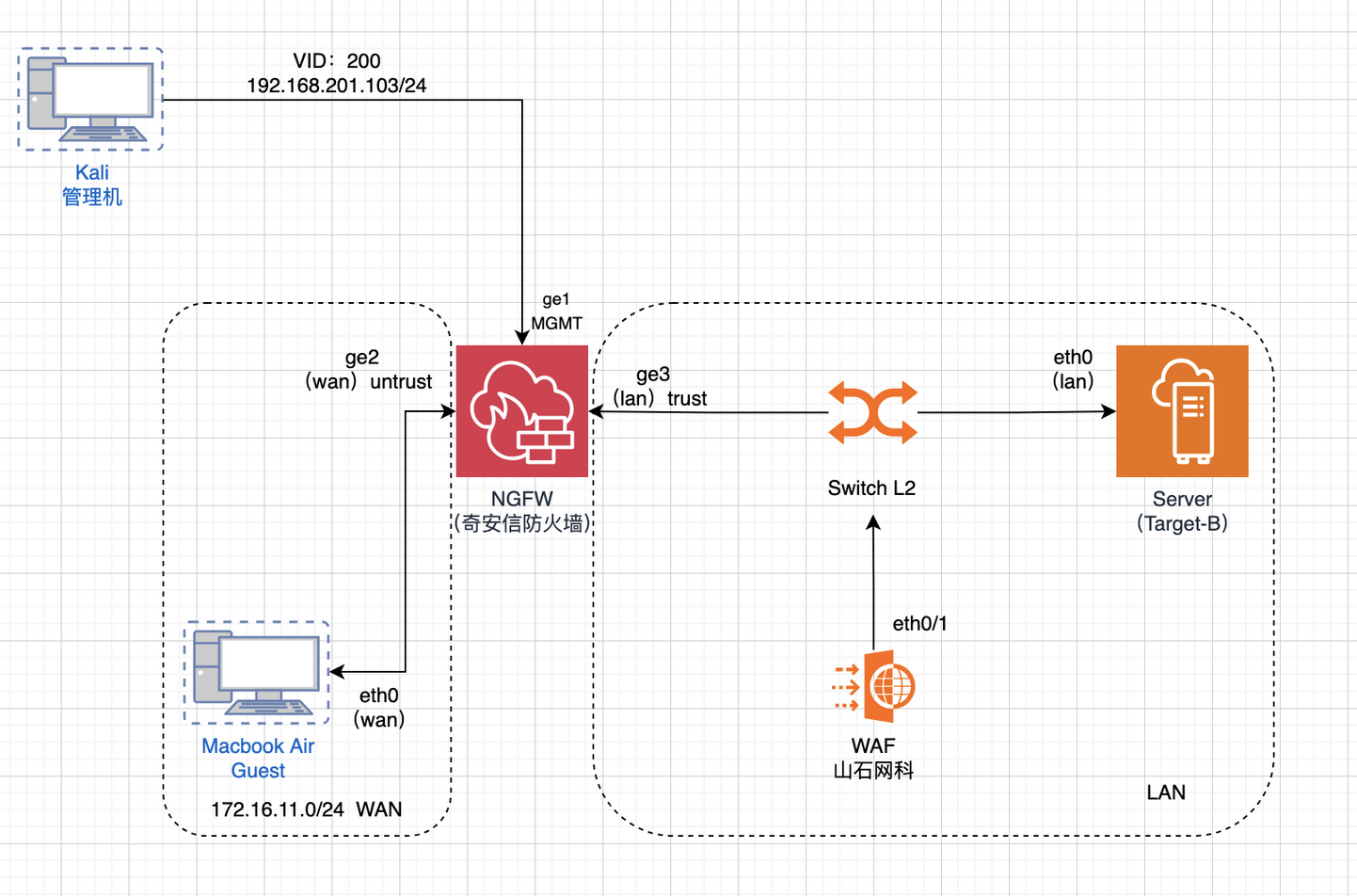

a.完整网络拓扑

b. IP 地址统一规划

这么做会出现什么结果

• WAF 管理口、业务口全部正常上线，IPv4 状态全绿

• 台式机可通过 WAF 访问靶机 Web 服务，链路通畅

• 扫描、注入等攻击会被 WAF 识别、告警、拦截

• 日志清晰记录：台式机 IP -> WAF -> 靶机 全流程

• 实现 合法流量放行、恶意流量拦截 的企业级安全效果

• 奇安信 NGFW 路由模式正常运行，内网终端通过防火墙代理访问外网，NAT 转换生效

• 防火墙与 WAF 联动，实现网络层 + 应用层双重防护，态势感知平台可统一采集全链路日志

为什么要这么做

• 隐藏真实服务器 ：外网只看到 WAF，看不到靶机，大幅降低攻击面

• 流量清洗 ：所有流量先过 WAF，再进业务系统

• 可审计、可追溯 ：谁访问、攻击时间、攻击类型全部留痕

• 符合安全规范 ：企业必须部署 WAF 满足等保要求

• 实战化学习 ：一步一验证，真正懂原理、会部署、能排查

• 分层防护：NGFW 负责网络层边界防护、NAT 代理与访问控制，WAF 负责应用层 Web 攻击防护，形成纵深防御体系

实验前准备

• PC 端能 ping 通 Hillstone WAF 与奇安信 NGFW

• vWAF 已正常导入开机

• 靶机已部署 Web 服务（80 端口）

• 台式机能通 WAF 业务网段

• 账号：hillstone /hillstone（WAF）、奇安信 NGFW 默认管理账号

• 二层交换机已完成基础配置，打通 LAN 内网链路

实验步骤

一、奇安信网神 NGFW 路由模式部署

a.部署模式选择

1. 登录 NGFW Web 管理界面

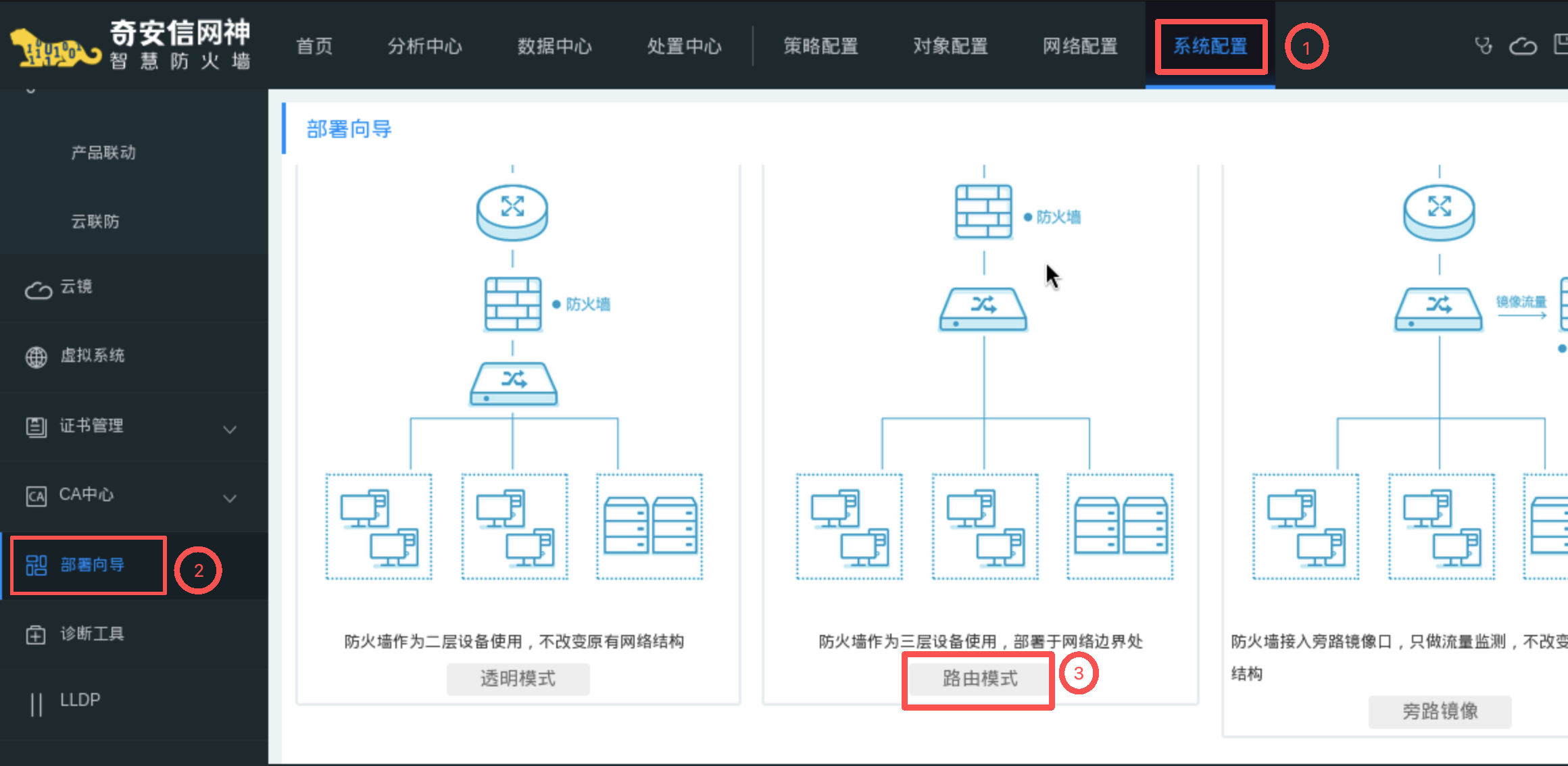

2. 进入【系统配置】->【部署向导】

3. 选择 路由模式

4. 步骤图

• 进入路由配置

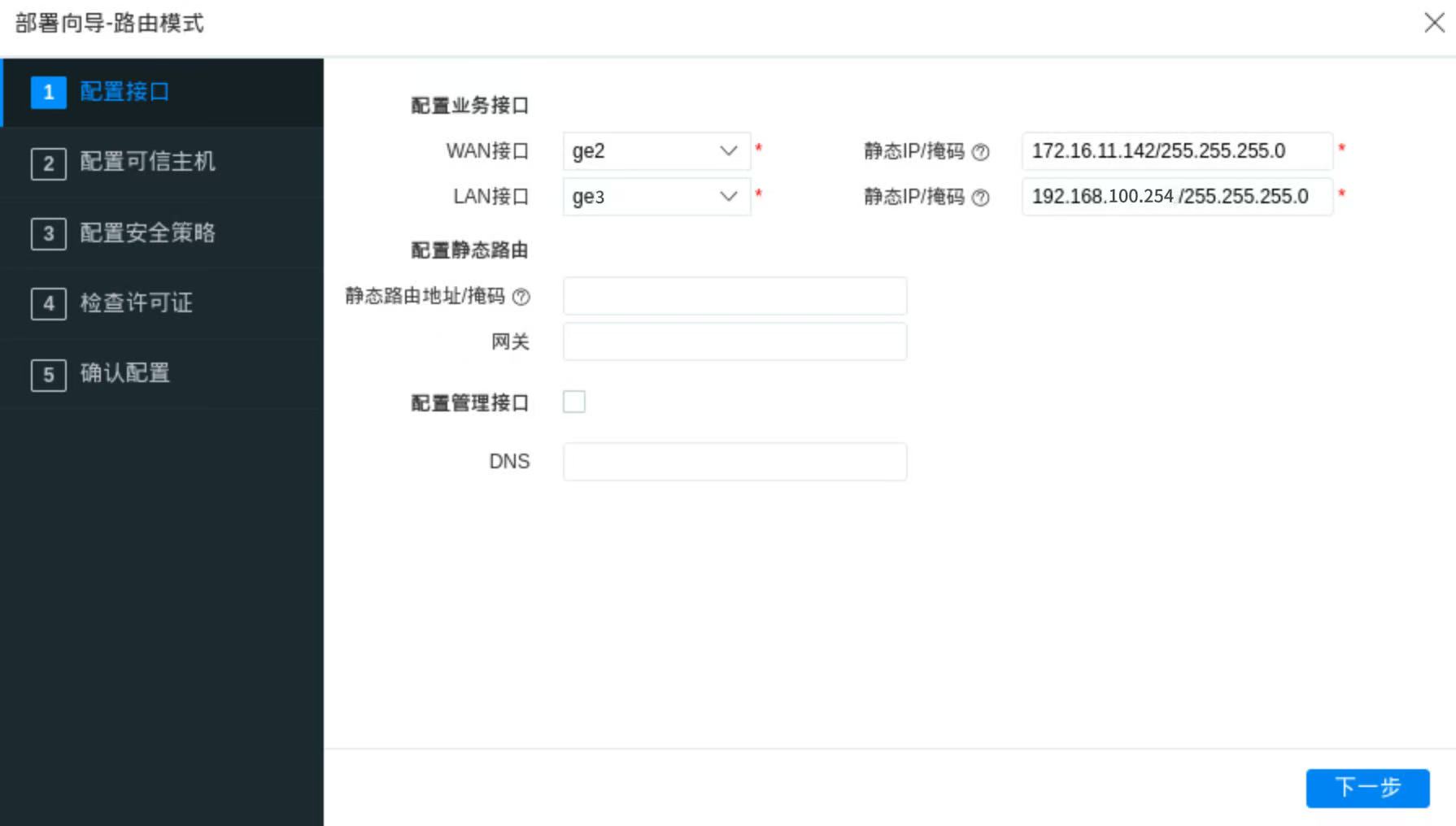

• 配置接口：配置WAN口（外网出口） -> LAN口（内网网段） -> 点击下一步

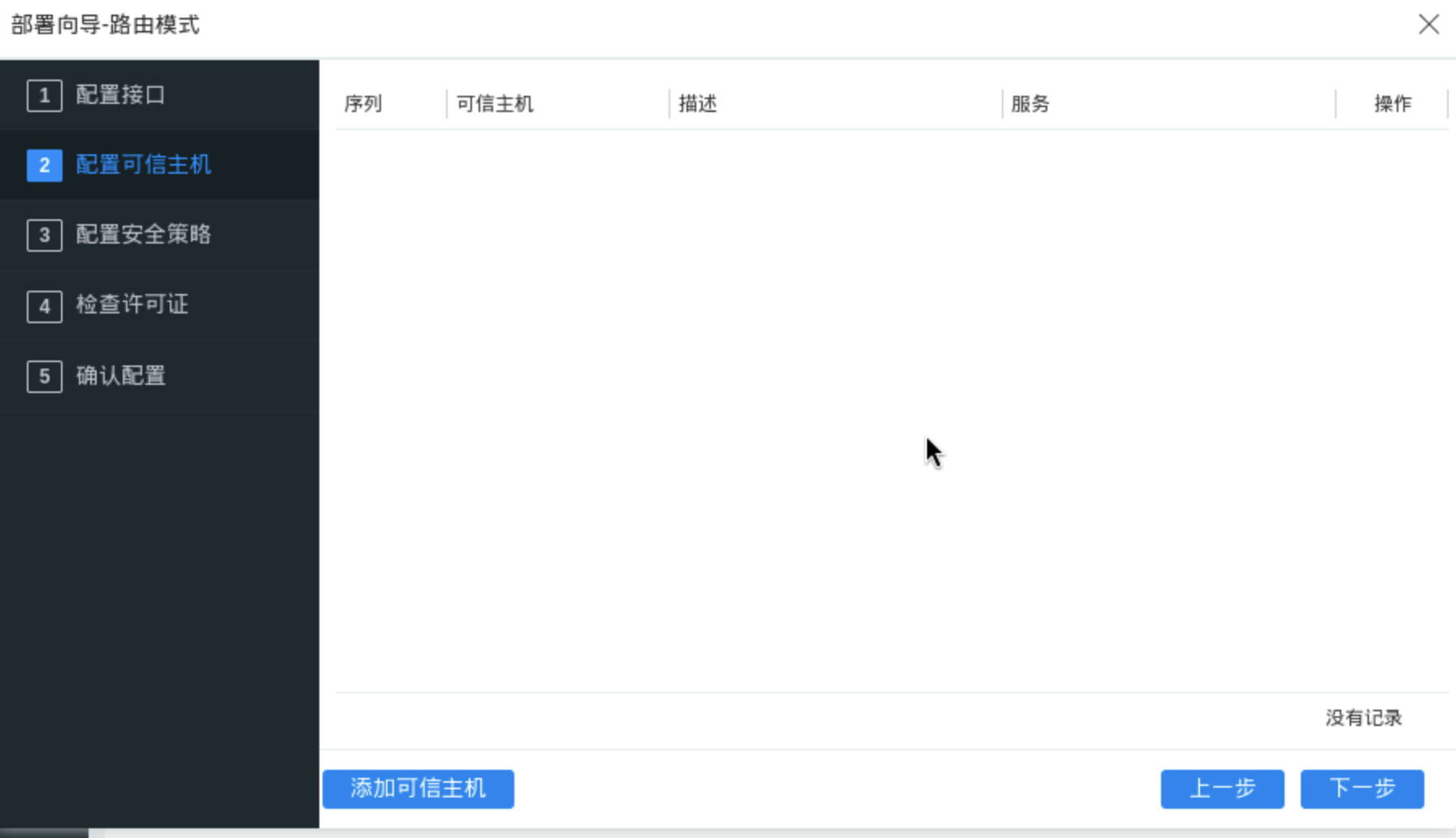

• 配置可信主机：直接点击下一步

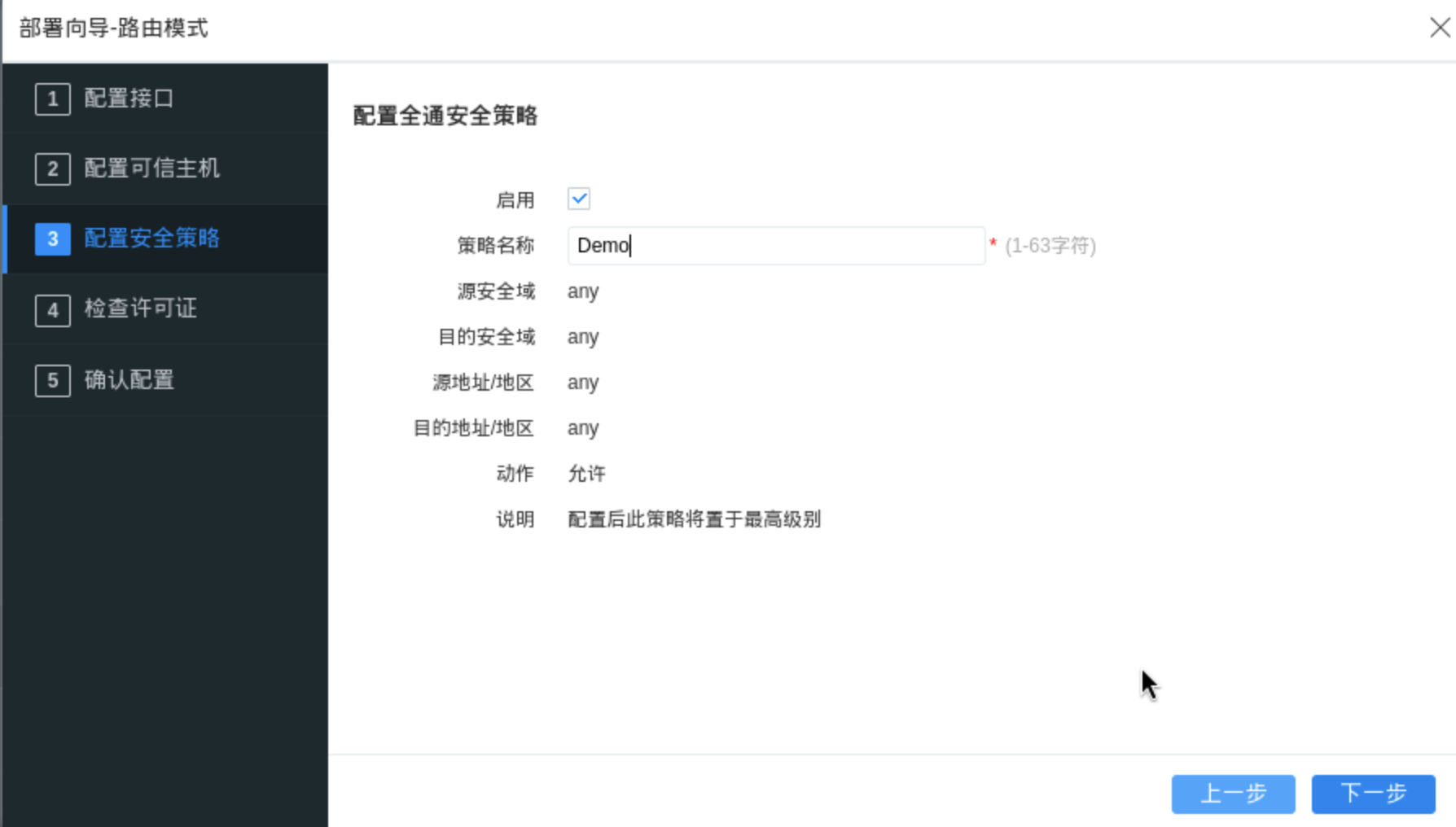

• 配置安全策略：填写策略名称 -> 点击下一步

• 检查许可证：没问题点击下一步

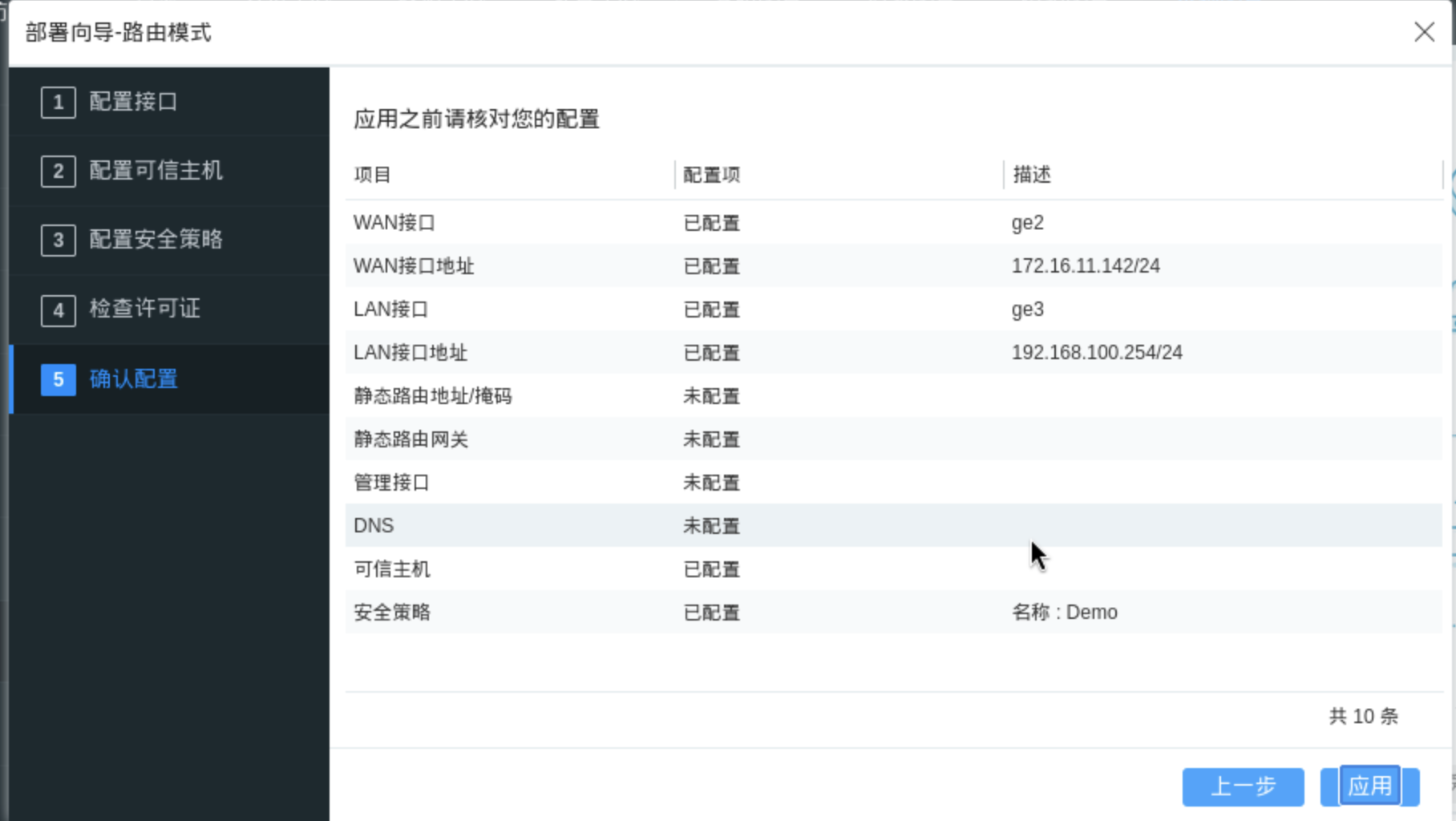

• 确认配置：点击应用

b.接口配置

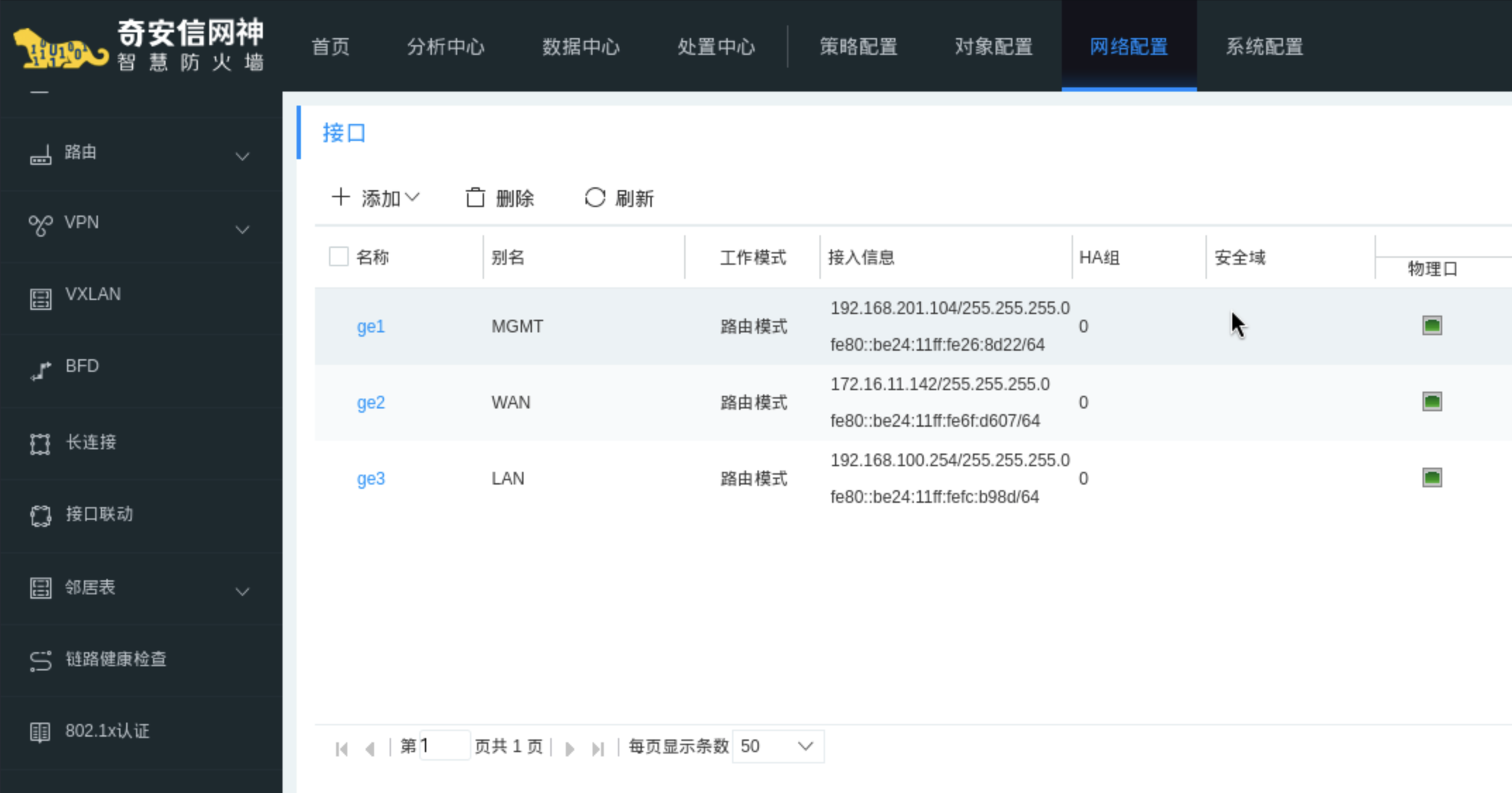

• 关键说明：ge1 仅用于 Kali 管理机远程管理，不承载业务流量；ge2 对接 WAN 网段，ge3 作为 LAN 内网网关，为 WAF 与服务器提供网络接入

c. 安全策略配置

• 核心作用：替代全通策略，仅放行必要的 Web 业务流量，拦截其他非法访问，实现精细化访问控制，保障内网安全

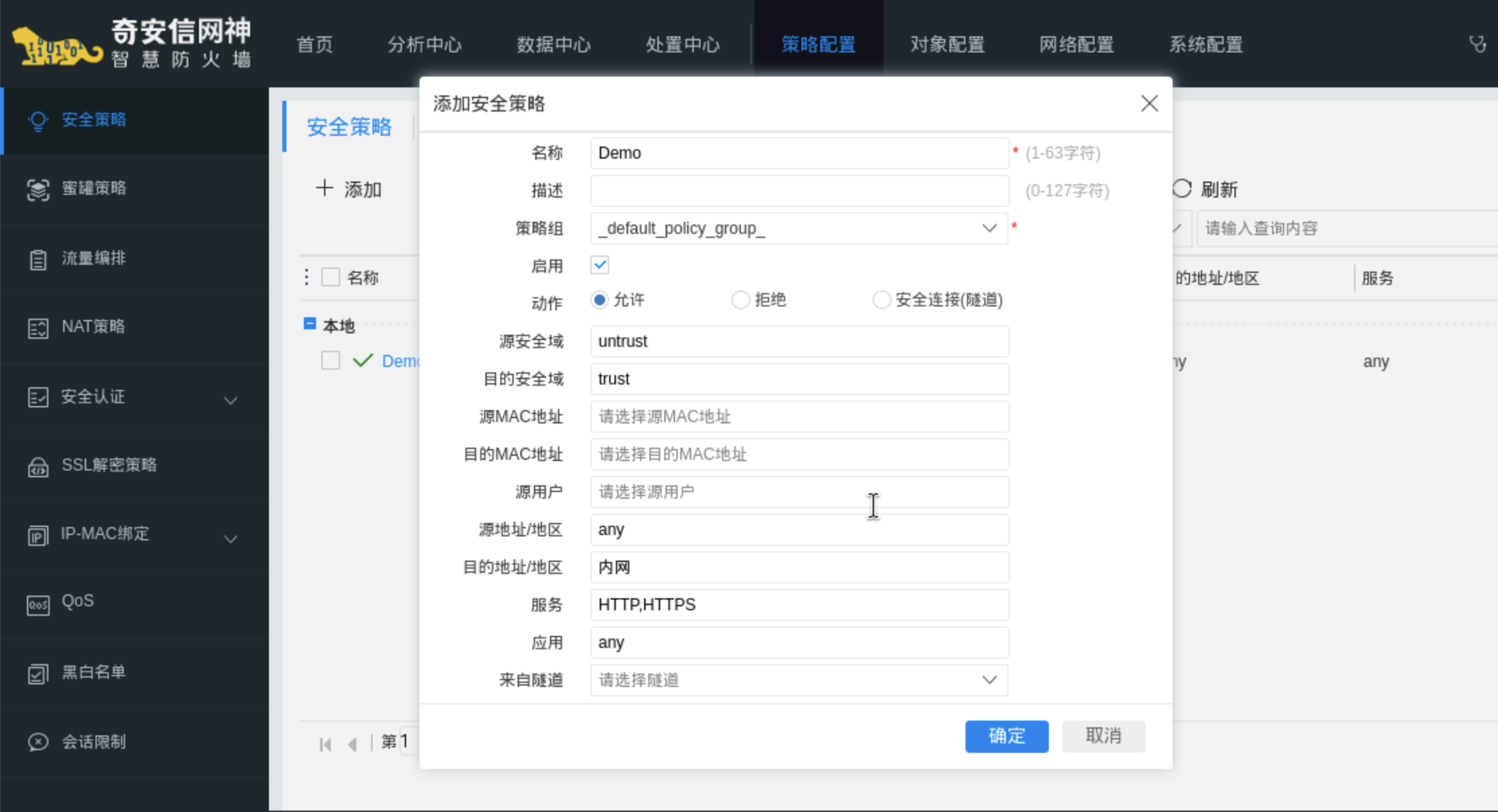

进入 【策略配置】-> 【安全策略】-> 【 + 添加】

d. DHCP 服务器配置（LAN 内网）

• 作用：为 WAF 等内网设备自动分配 IP，简化内网部署

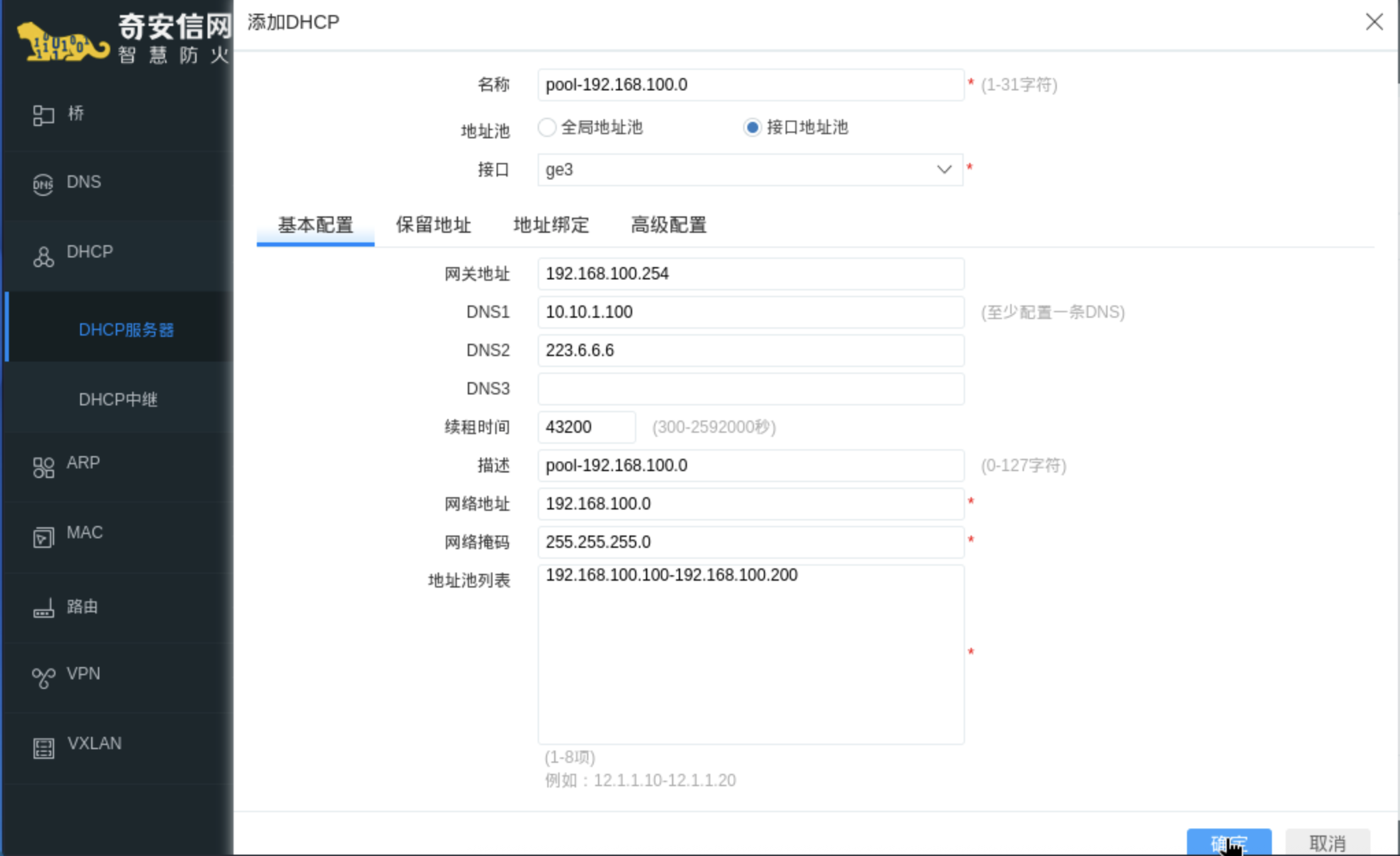

进入【网络配置】->【DHCP】->【DHCP 服务器】-> 【+ 添加】，为 LAN 网段配置地址池

e. 目的 NAT 配置

• 为实现外网用户（Macbook Air Guest）通过防火墙 WAN 口 IP 访问内网 WAF / 服务器，需配置目的 NAT（DNAT），将访问 WAN 口的流量转发到内网 WAF

• 核心原理：外网用户访问172.16.11.142:80/443时，防火墙将目的 IP 转换为192.168.100.101，转发给内网 WAF，由 WAF 完成反向代理与攻击拦截，最终转发到后端 Target-B 服务器，实现外网安全访问内网业务

进入 【策略配置】-> 【NAT策略】-> 【目的NAT】-> 【+ 添加】

二、vWAF 接口配置

a.学习重点

接口配置是 WAF 部署的网络地基，核心要解决两个问题：

• 明确每个接口的角色（管理口 / 业务口），实现网络隔离

• 确保接口物理、协议状态正常，为后续流量转发、防护生效打基础

• 清理冗余接口，避免路由转发混乱

b.操作步骤

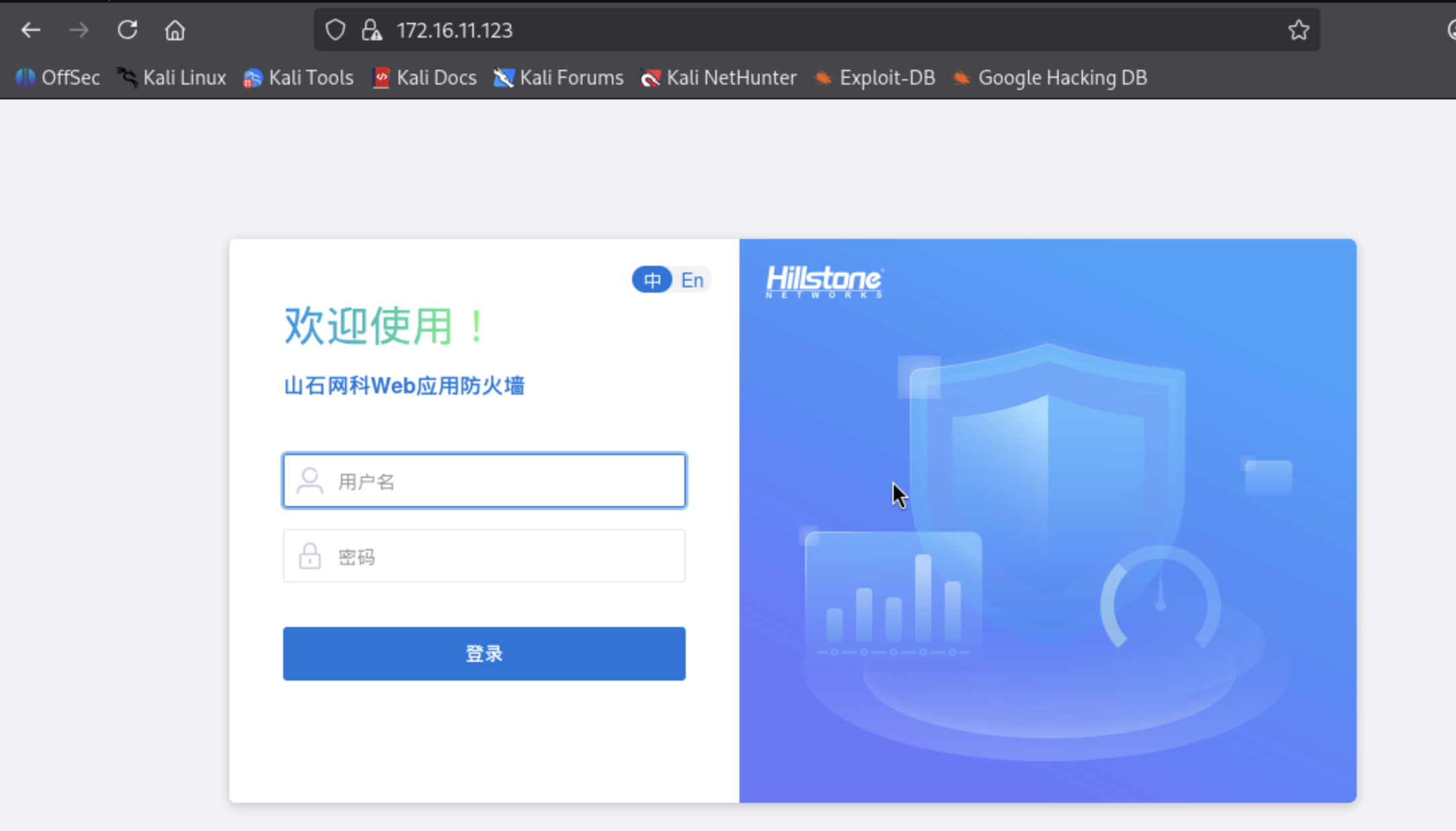

1. 浏览器访问 vWAF 管理口https://172.16.11.123，用默认账号hillstone/hillstone登录

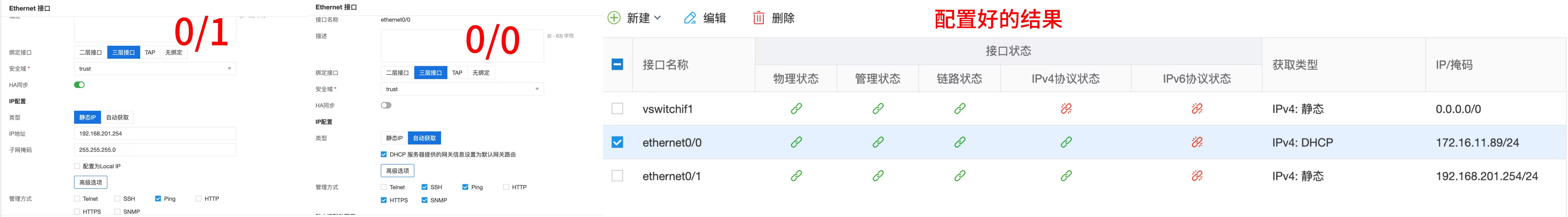

2. 进入【网络→接口】按以下规则配置核心接口：

三、安全策略配置

接口配置仅解决了 网络能不能通 的问题，WAF 此时只知道192.168.100.101这个 IP 是自己的，但不知道访问这个 IP 的流量要转发给谁，因此我们下一步必须配置安全策略，放行攻击机到 WAF 的合法流量，再通过反向代理配置，将流量转发到后端靶机，完成业务链路的打通

a.学习重点

WAF 默认遵循 默认拒绝所有 的防火墙逻辑，所有跨安全域流量都会被拦截，安全策略的核心作用是：

• 精准放行合法业务流量

• 拦截非法访问，保障网络边界安全

• 为反向代理的流量转发提供权限支持

b.操作步骤

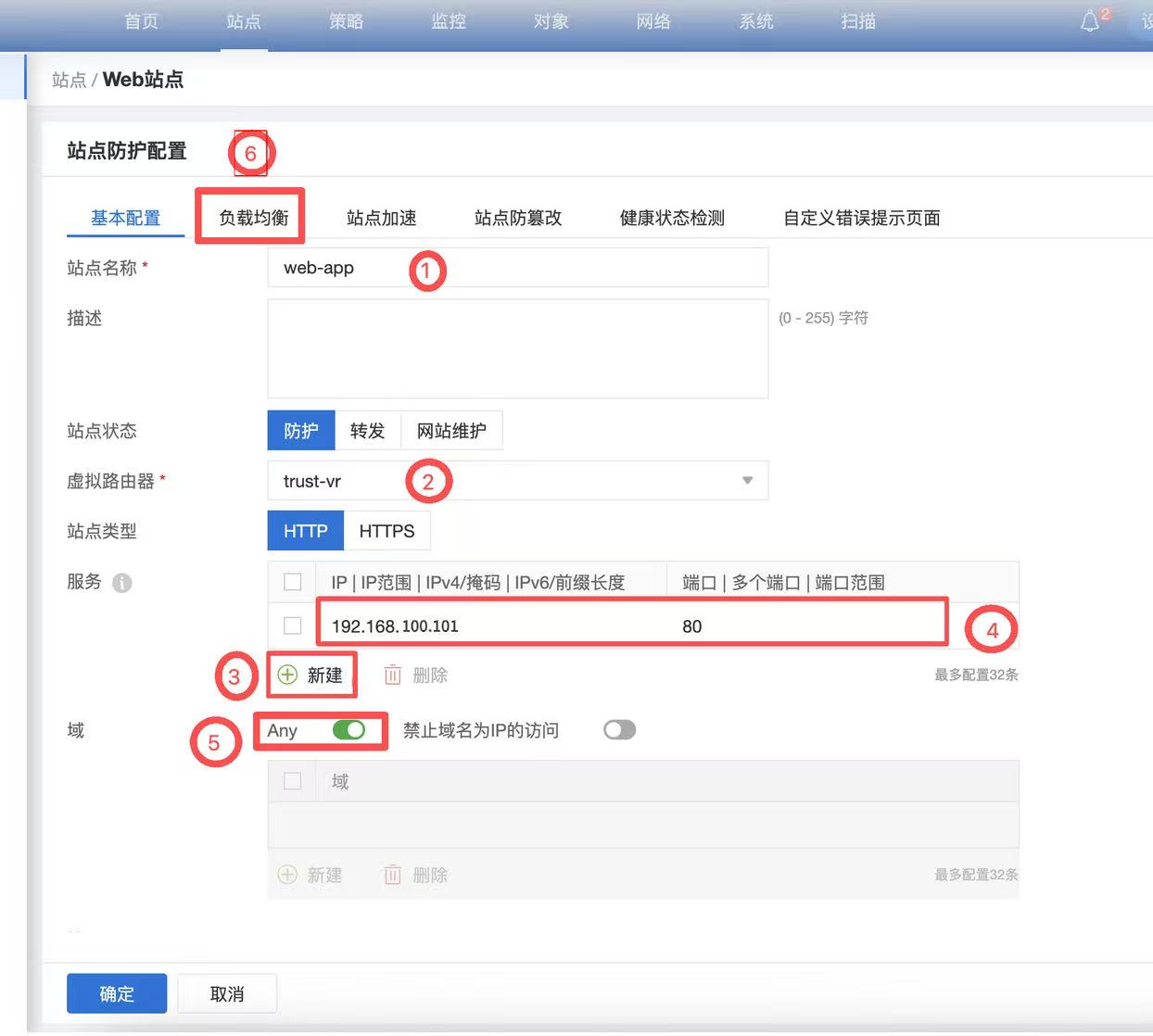

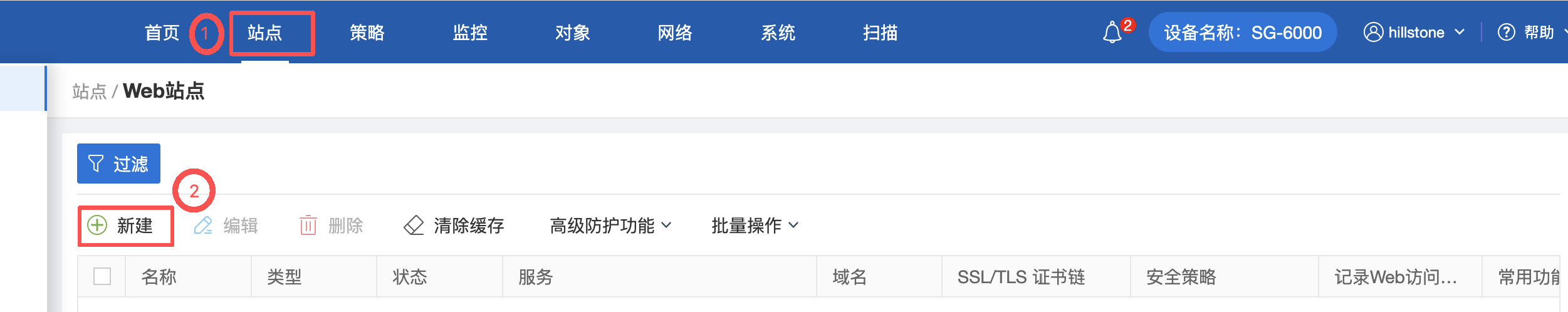

图1去添加站点

图2告诉 WAF：我要监听哪个 IP 作为业务入口

• 为什么：WAF 有多个业务口（比如 192.168.100.101），你必须明确告诉 WAF，当 192.168.100.101 的 80 端口收到请求时，才触发这个 web-app 的防护策略

四、反向代理与负载均衡配置

安全策略解决了 流量能不能过 WAF 的问题，下一步需要配置Web 站点反向代理，告诉 WAF「访问192.168.100.100的流量，要转发到靶机192.168.100.100」，实现业务访问

a.学习重点

反向代理是 WAF 的核心价值所在，它实现了三个关键目标：

• 隐藏后端靶机的真实 IP，台式机仅能看到 WAF 的192.168.100.100，避免靶机直接暴露在公网

• 对 HTTP/HTTPS 流量做深度应用层检测，拦截各类 Web 攻击

• 支持多台后端服务器的负载均衡，提升业务可用性

b.操作步骤

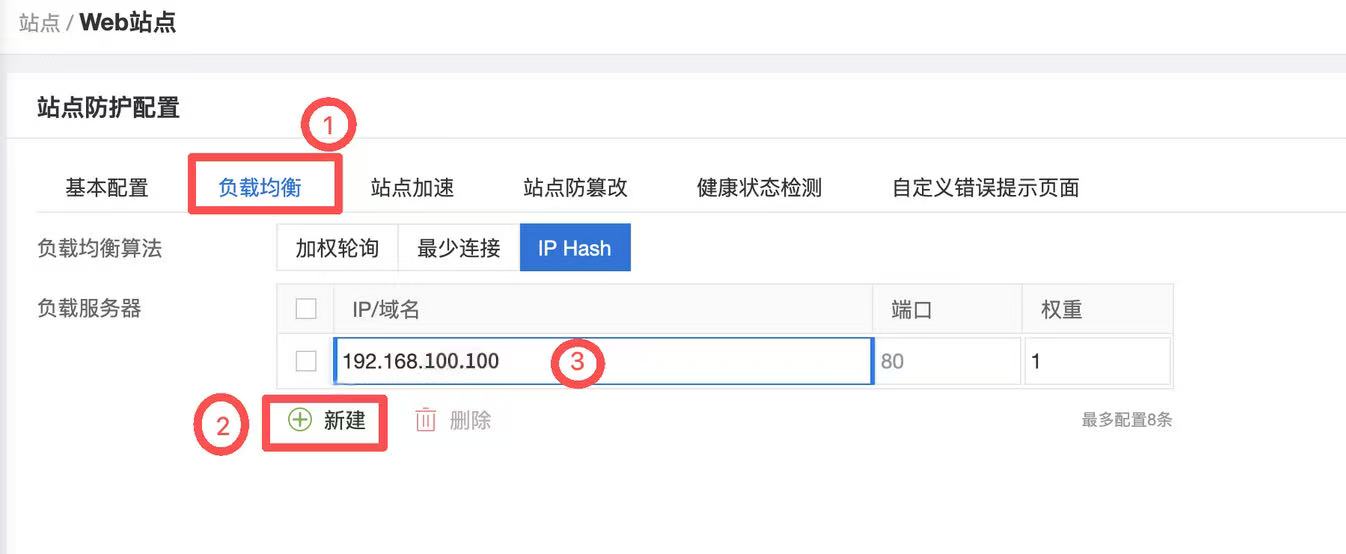

• 新建-> 输入ip-> 确认

五、总结

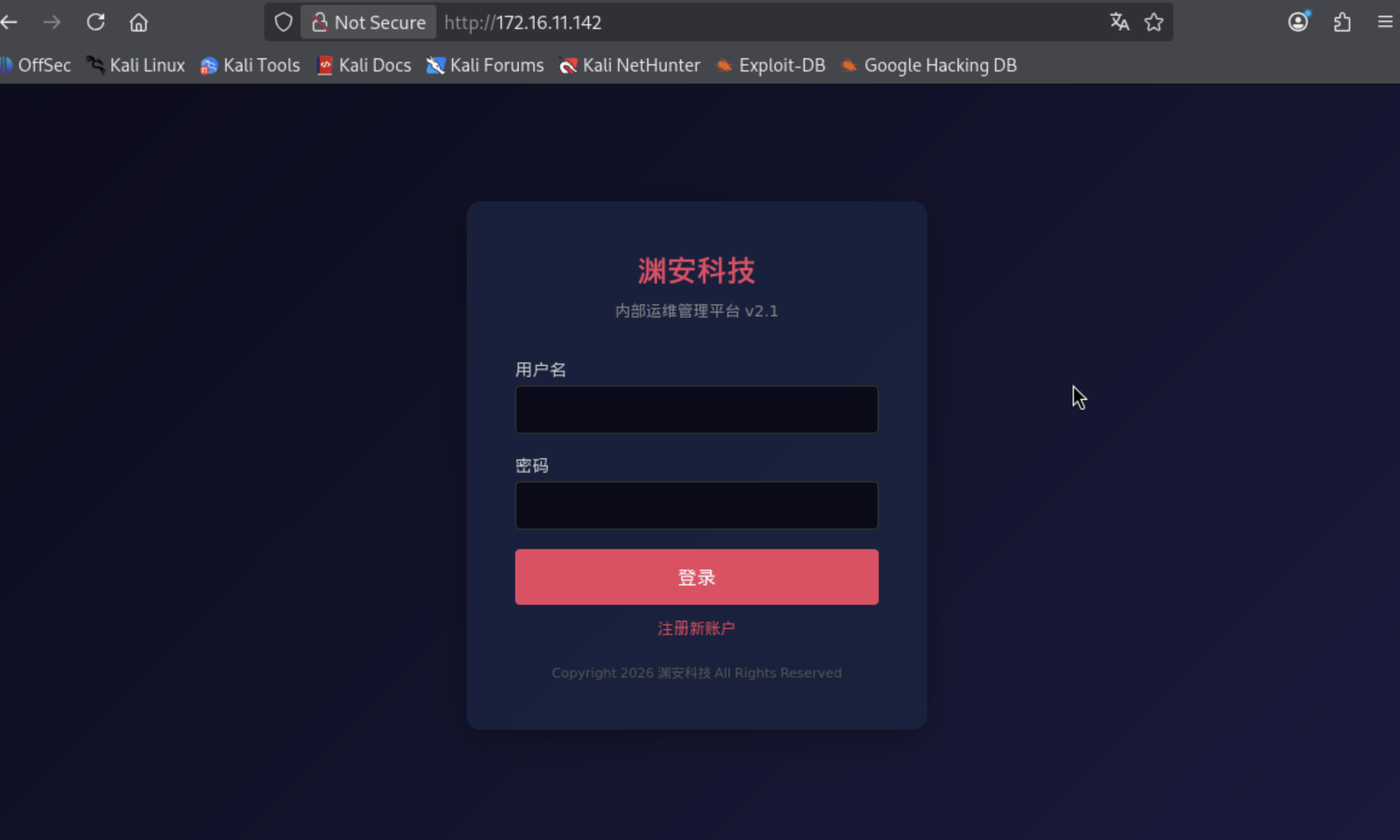

1. 当我们使用NGWF的WAN口ip在浏览器上实现访问到内部资源Target-b的界面，那么就表示配置成功

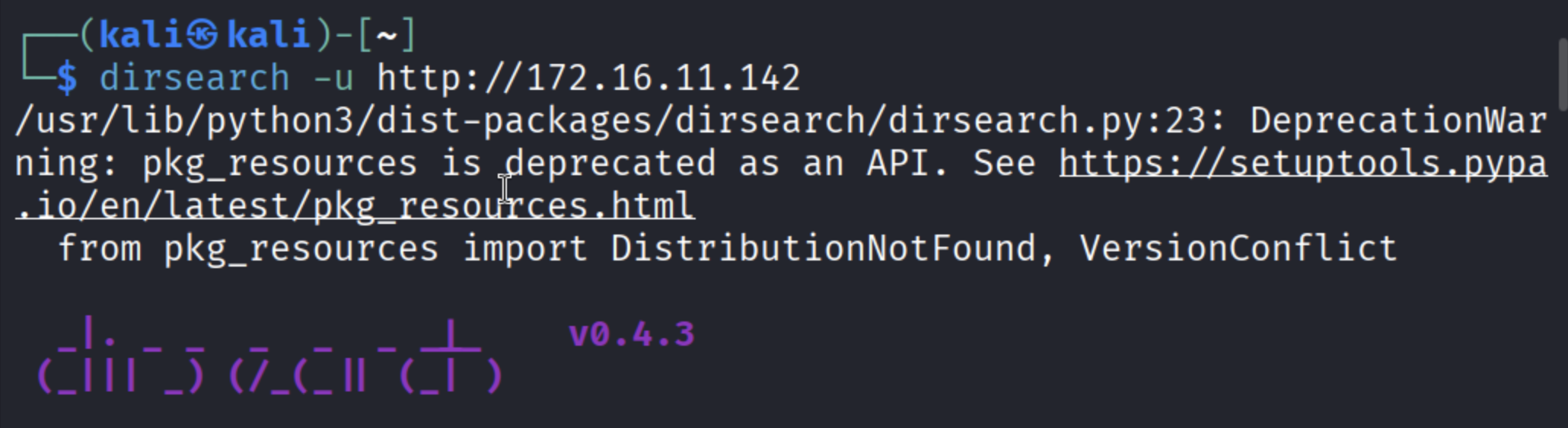

2. 使用kali再次使用kali管理机攻击业务

3. 查看WAF上的监控

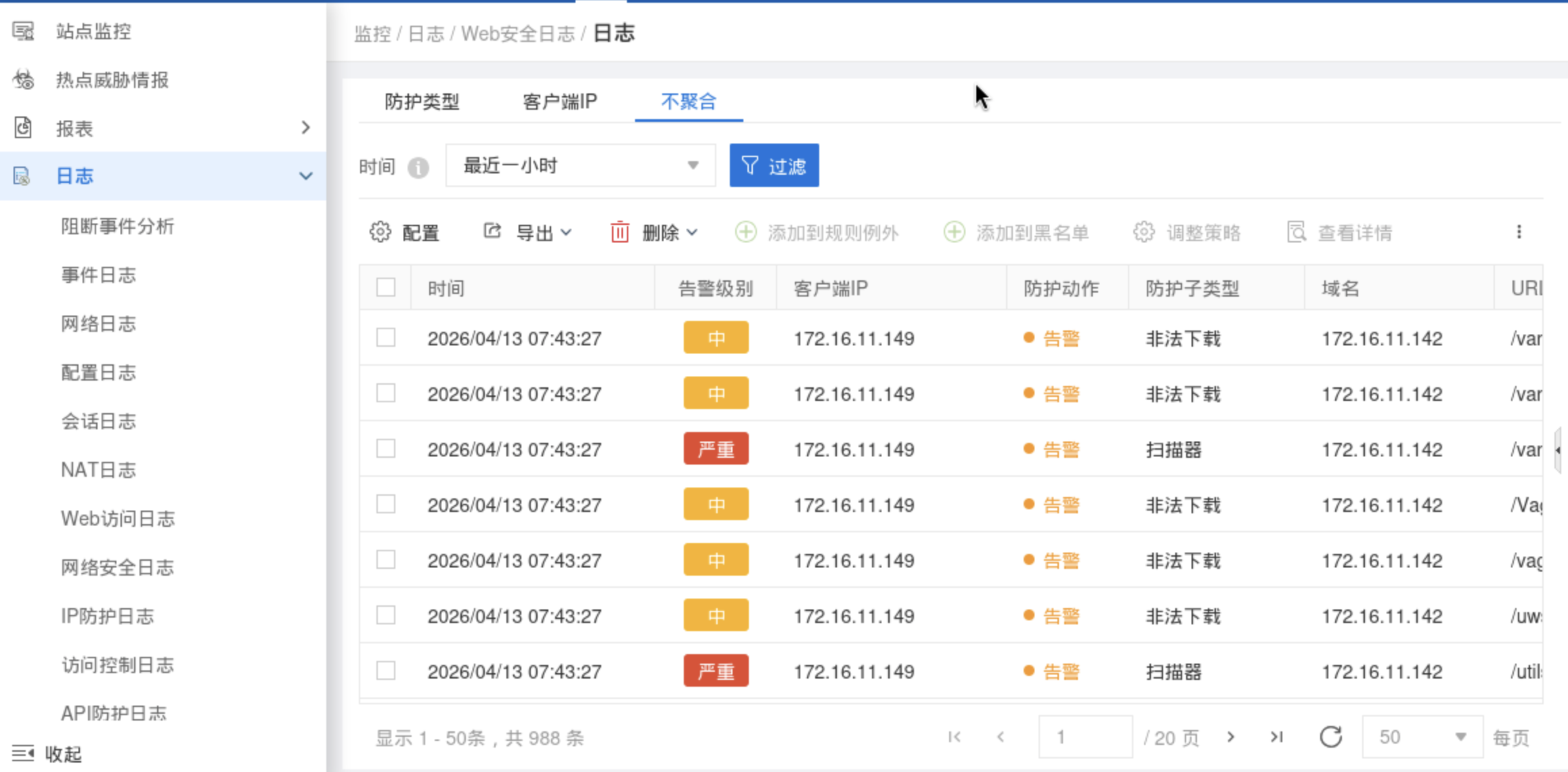

• 从这个图我们可以一目了然的看出来，攻击机的ip，使用了什么进行攻击，什么时间，那么表示态试感知也成功了

4. 在使用奇安信网络防火墙配置时，在配完以后一定要在左上角点击保存，不然关闭后，配置会恢复出厂设置

5. 外网用户流量经防火墙 DNAT 转发->WAF 反向代理清洗->后端业务服务器，形成网络层防护 + 应用层防护的纵深防御体系，既实现了业务正常访问，又能有效隐藏真实服务器、拦截 Web 攻击，完整复现了企业级 WAF 反向代理与边界防火墙协同部署的典型场景，具备较强的实战参考价值

6. 防火墙与WAF具体有什么区别：

防火墙相当于小区大门保安，管的是网络层：谁能进、谁不能进，IP 对不对、端口开没开，主要干的活就是，控制哪个 IP 能进内网，做 NAT 地址转换，相当于给外人报假地址，藏起真实服务器，管路由、管流量怎么走，但是它看不懂具体内容，它只知道 “这是个数据包”，但不知道包里是正常网页，还是攻击代码

WAF呢相当于楼里的安检员，管的是应用层：专门看 HTTP/HTTPS 网页流量，干的活就是检查你发的内容里有没有 SQL 注入、XSS 跨站、扫描器等 不安全的东西，只放行正常网页请求，恶意攻击直接拦，保护网站不被拖库、篡改、入侵，只关心 “网页业务”，不关心底层路由怎么跑
