奇安信防火墙 L2TP over IPSec 与 SSL VPN 配置

前言

在企业远程办公场景中，L2TP over IPSec 与 SSL VPN 是两种主流的远程接入方案。前者基于传统 IPSec 加密隧道，兼容性强、适配老旧系统；后者基于 HTTPS 协议，穿透性优、客户端配置更简洁

环境说明

  • 实现外网Win10通过VPN接入内网，访问WAF、后端服务器

  • 防火墙 WAN 口：ge2 / 172.16.11.142（外网接入入口）

  • 内网网段：192.168.100.0/24（WAF、后端服务器所在网段）

  • VPN 认证用户：userA ，密码：654321（本地认证，统一登录账号）

  • L2TP 预共享密钥：yxwa123456789（IPSec 加密身份验证密钥）

  • 客户端：Win10 专业版

L2TP over IPSec 配置

1.核心逻辑

L2TP over IPSec = IPSec 加密 + L2TP 封装，先通过IPSec建立加密隧道（保障数据安全），再通过L2TP协议实现远程接入（负责用户身份认证、IP分配），核心优势是Win10原生支持，无需安装任何客户端，适配老旧终端

2.学习重点

  • 核心：IPSec负责“加密”，L2TP负责“接入”，两者结合实现“安全+可用”

  • 关键：预共享密钥必须两端一致（防火墙+Win10客户端），认证协议要兼容Win10

  • 易错点：Win10预共享密钥隐藏在传统适配器属性中，需手动配置；安全策略必须放行IKE、ESP、L2TP三个核心协议

3.配置思路

  • 配置基础网络功能，使防火墙内的主机能够正常访问互联网。

  • 配置拨号用户组、IKE网关和IPSec VPN隧道。

  • 配置拨号用户。

  • 配置VPN地址池。

  • 配置L2TP VPN。

  • 配置安全策略，放行相关流量

4.实验步骤

步骤一：配置基础网络功能

配置防火墙基础网络功能，使防火墙内的主机能够正常访问互联网。具体配置功能见：https://blog.mario123.top/archives/waffan-xiang-dai-li-pei-zhi-yu-tai-shi-gan-zhi

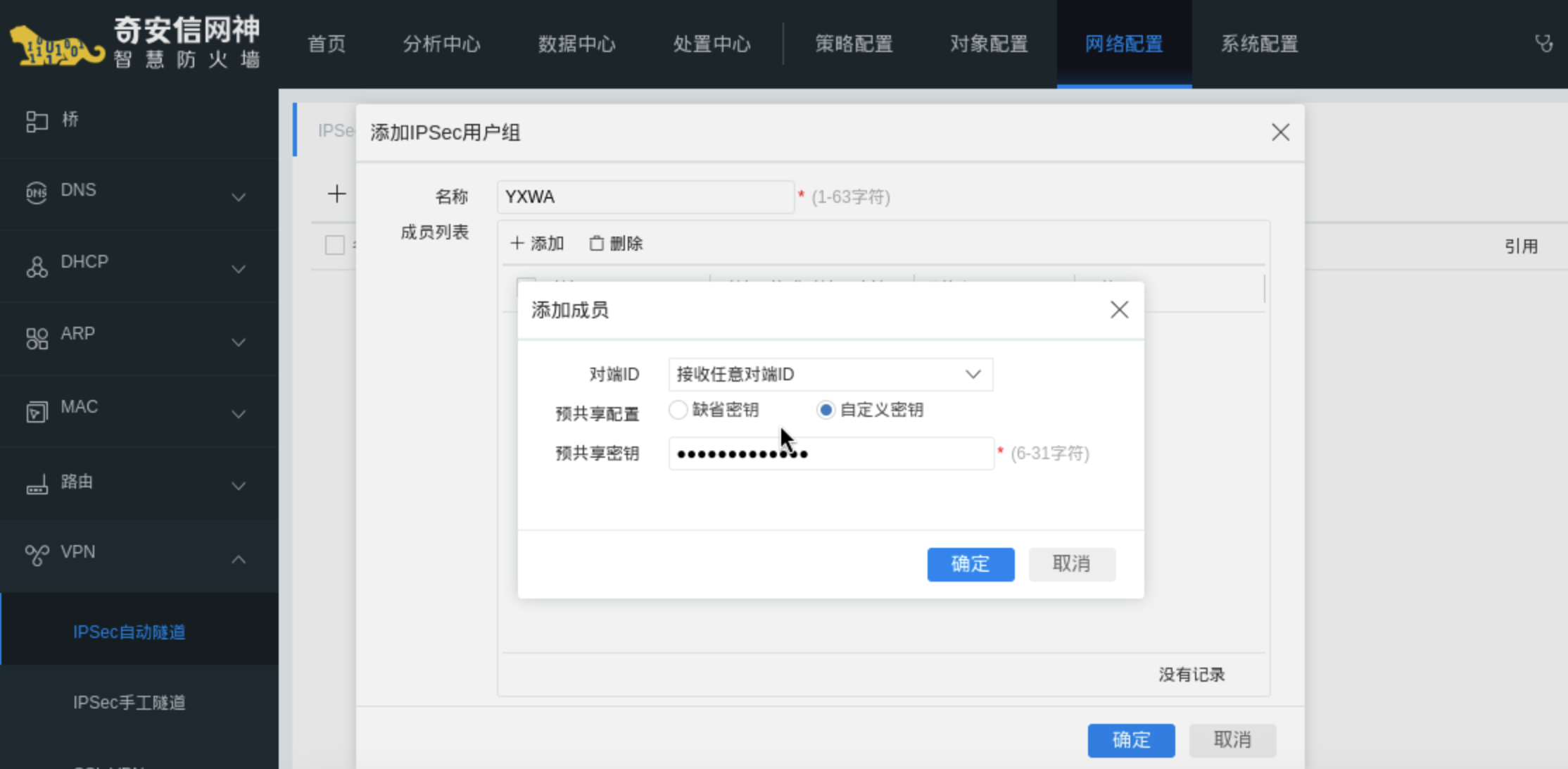

步骤二：新建 IPSec 用户组

  • 作用：统一管理L2TP VPN接入用户，通过预共享密钥实现IPSec隧道身份验证，避免未授权接入。

  • 操作路径：网络配置 -> VPN -> IPSec 自动隧道 -> IPSec用户组

    -> 添加

  • 配置图：对端ID选择“接收任意对端ID”，自定义预共享配置并配置预共享秘钥

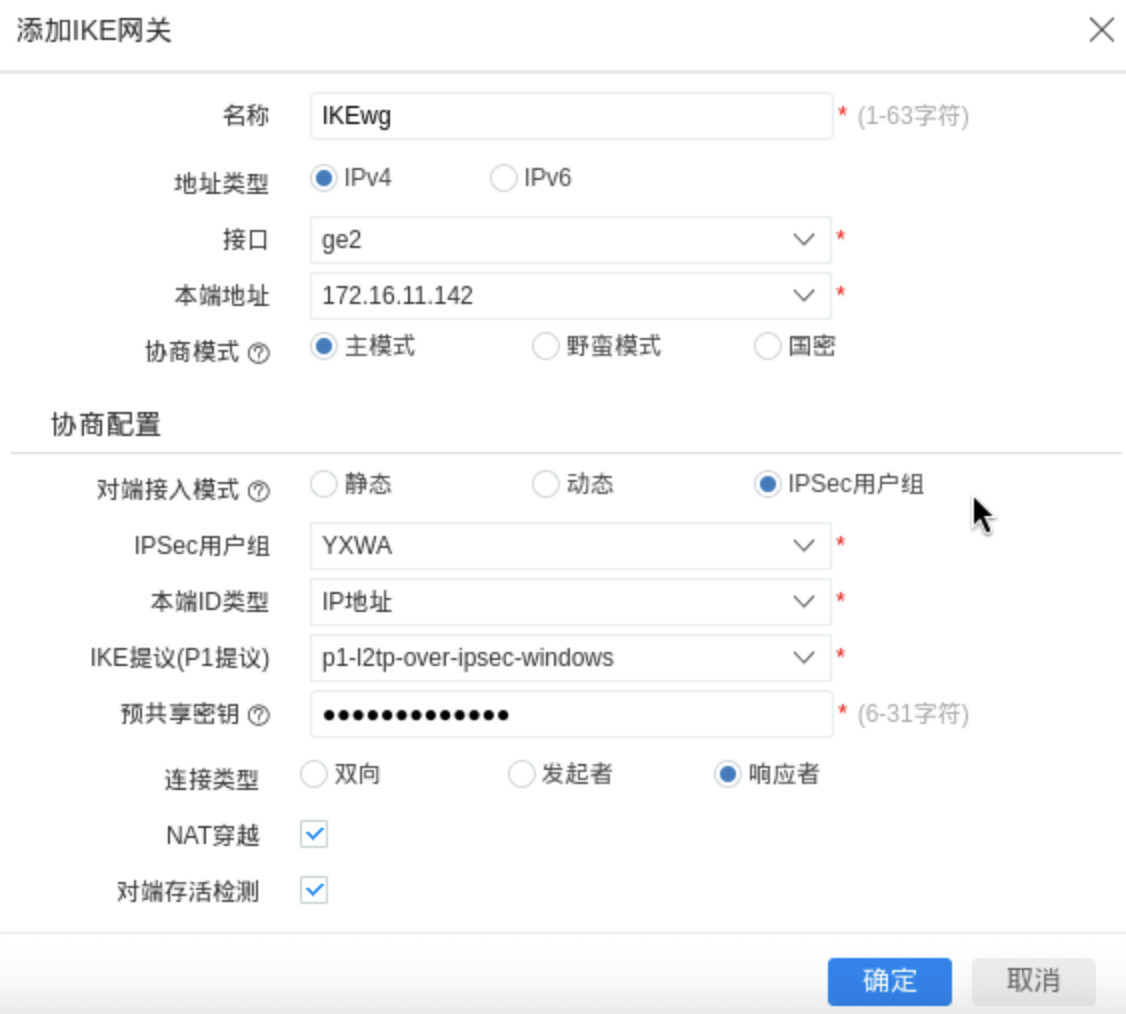

步骤三：新建 IKE 网关

  • 作用：负责与Win10客户端协商IPSec加密隧道，确定加密算法、认证方式，是IPSec隧道建立的“桥梁”。

  • 操作路径：网络配置 -> VPN -> IPSec 自动隧道 ->IPSec IKE1 网关 -> 添加

  • 配置图：结口选择是WAN，IPSec 用户组选择步骤一新建的

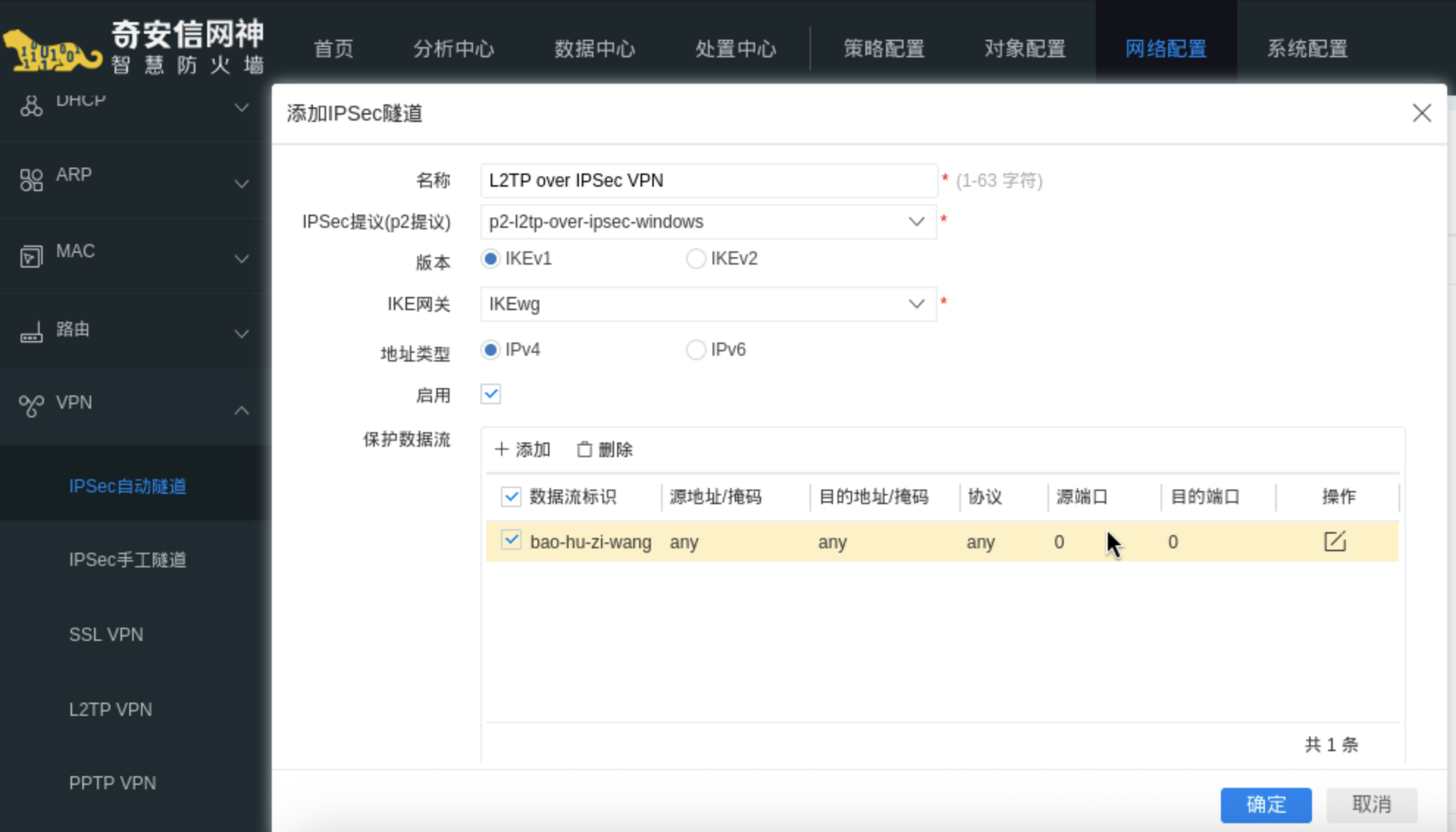

步骤四：新建 IPSec 隧道

  • 作用：基于IKE网关协商的参数，建立实际的加密隧道，所有VPN流量都通过该隧道传输，保障数据不被窃取、篡改。

  • 操作路径：网络配置 -> VPN -> IPSec 自动隧道 -> IPSec 隧道 -> 添加

  • 配置图：保护数据流，点击添加，配置any到any的保护数据流

步骤五：新建用户 userA并绑定认证服务器

  • 作用：创建VPN登录账号，只有该账号能通过L2TP VPN接入，实现用户权限管控。

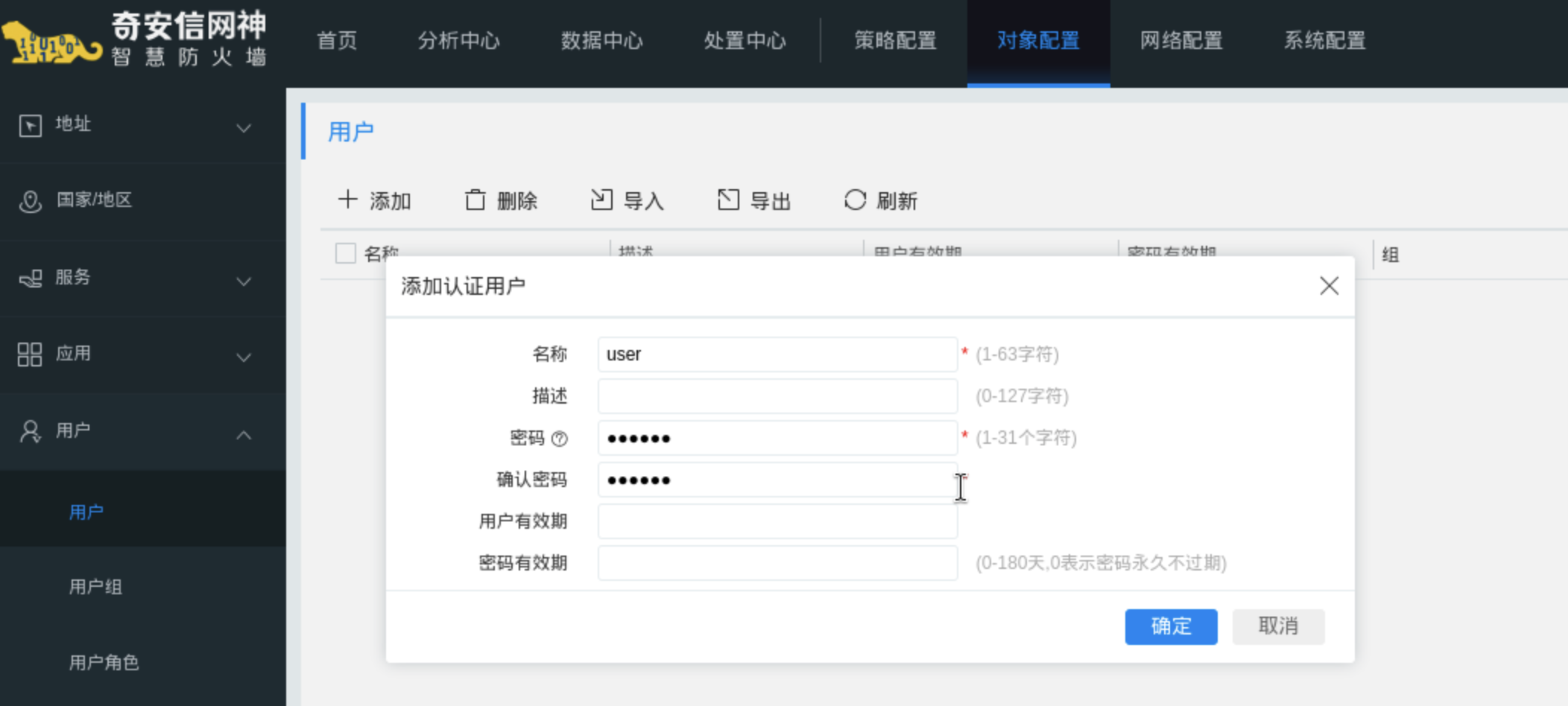

  • 操作路径1（新建用户）：对象配置 -> 用户 -> 用户新增拨号用户和密码

  • 配置图

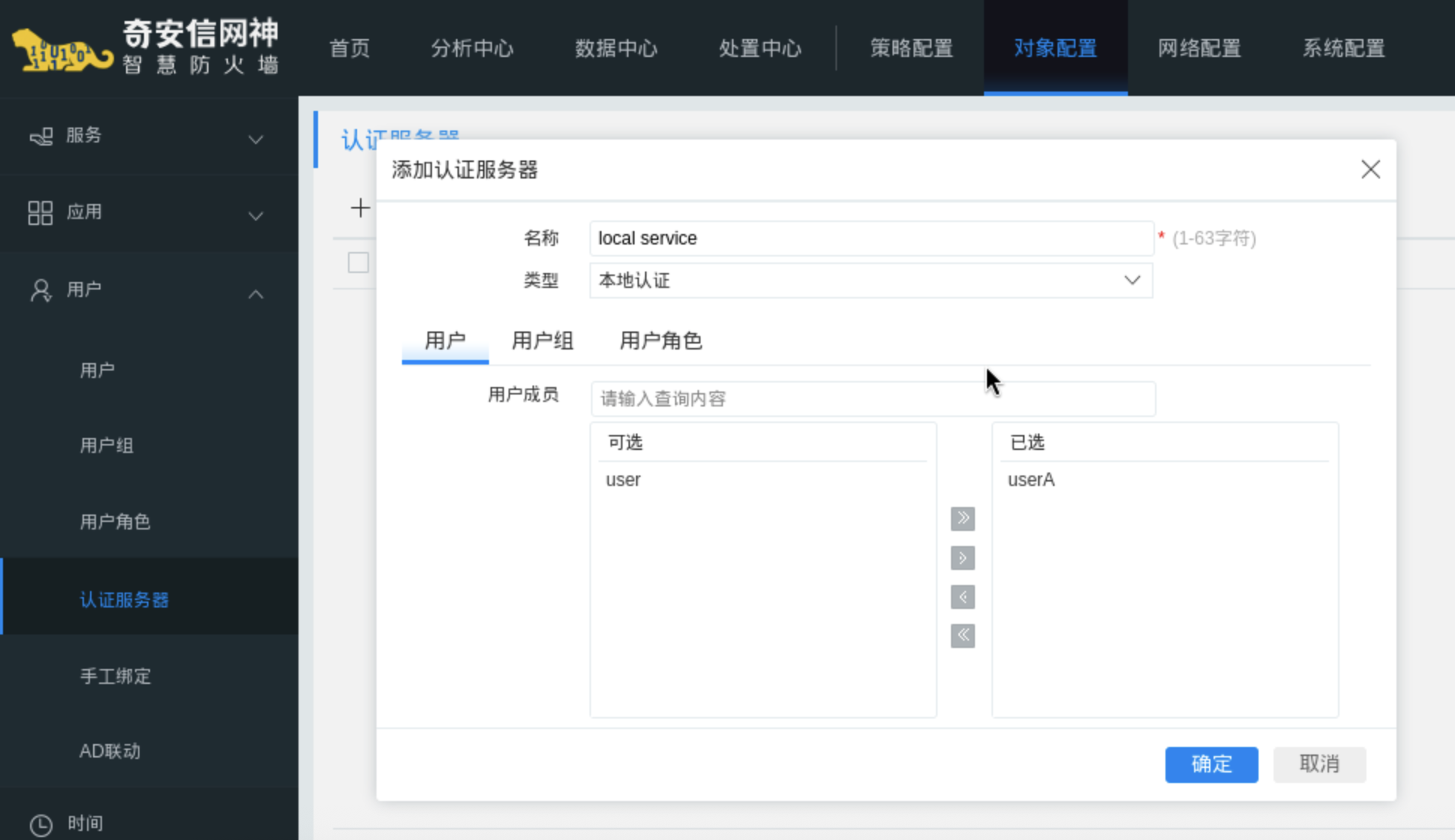

  • 操作路径2（绑定认证服务器）：对象配置 -> 用户 -> 认证服务器 -> local服务器 -> 编辑

  • 配置图：

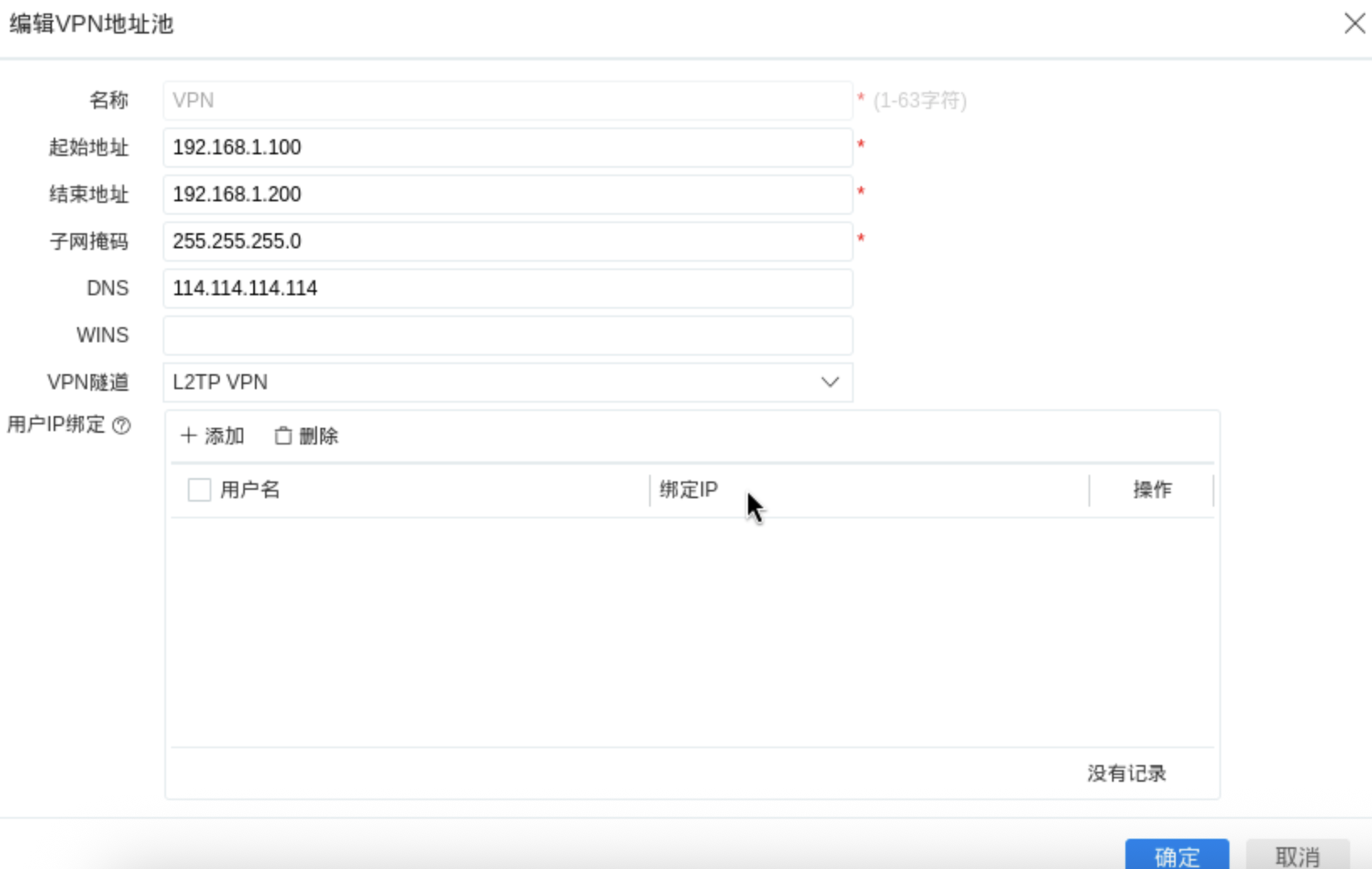

步骤六：新建 VPN 地址池

  • 作用：为接入的Win10客户端分配虚拟IP，让客户端获得内网“身份”，才能访问内网资源（相当于给远程终端分配一个内网临时IP）。

  • 操作路径：网络配置 -> VPN -> VPN 地址池 -> 添加

  • 配置图：

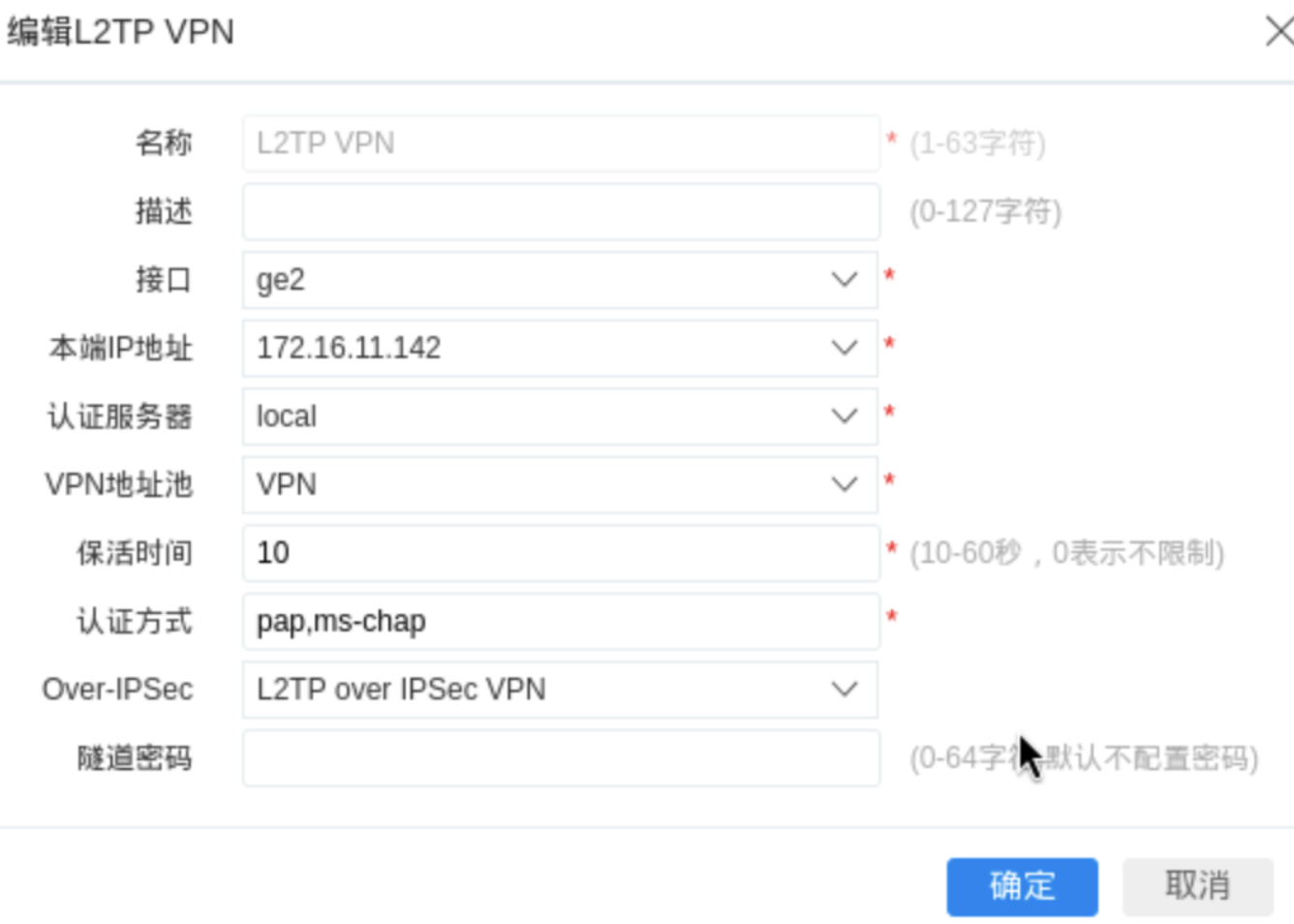

步骤七：新建 L2TP VPN

  • 作用：监听客户端的L2TP接入请求，验证用户身份（用户名/密码），分配虚拟IP，将L2TP流量封装到IPSec隧道中传输。

  • 操作路径：网络配置 -> VPN -> L2TP VP -> 添加

  • 配置图：

  • pap,ms-chap：同时兼容两种协议，避免Win10认证失败

  • Over IPSec：选择步骤四新建的L2TP over IPSec VPN，将L2TP流量绑定到IPSec隧道，实现加密

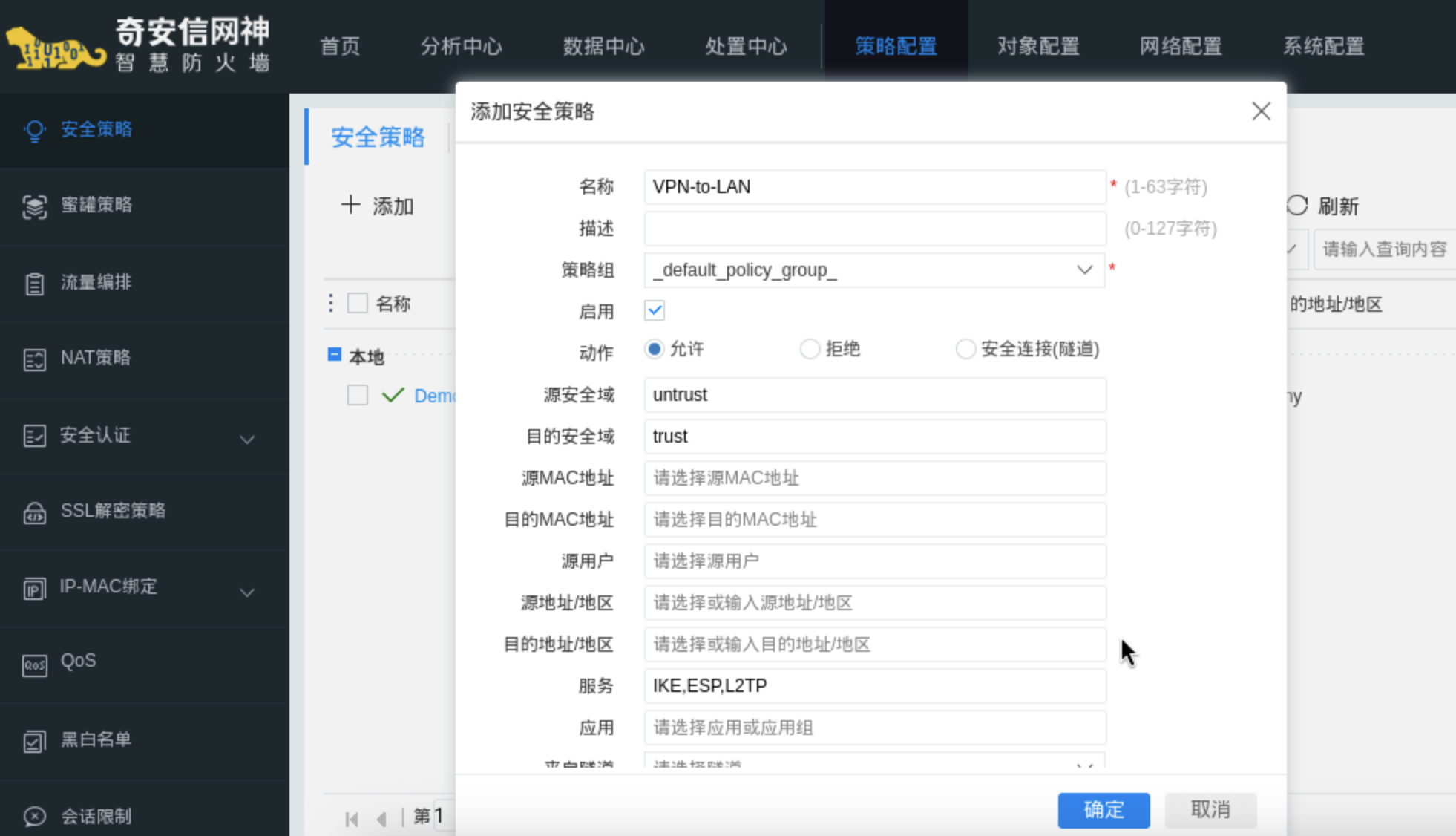

步骤八：放行安全策略

  • 作用：WAF、防火墙默认“拒绝所有跨安全域流量”，此步骤放行VPN客户端（外网untrust域）到内网（trust域）的流量，让VPN隧道能正常传输数据。

  • 操作路径：策略配置 -> 安全策略 -> 添加

  • 配置图：

步骤九：配置客户端Win10

  • 作用：配置客户端VPN连接参数，与防火墙建立连接，获取虚拟IP，接入内网。

  • 操作路径1（新建VPN连接）：设置 → 网络和 Internet → VPN → 添加 VPN

  • 配置图：

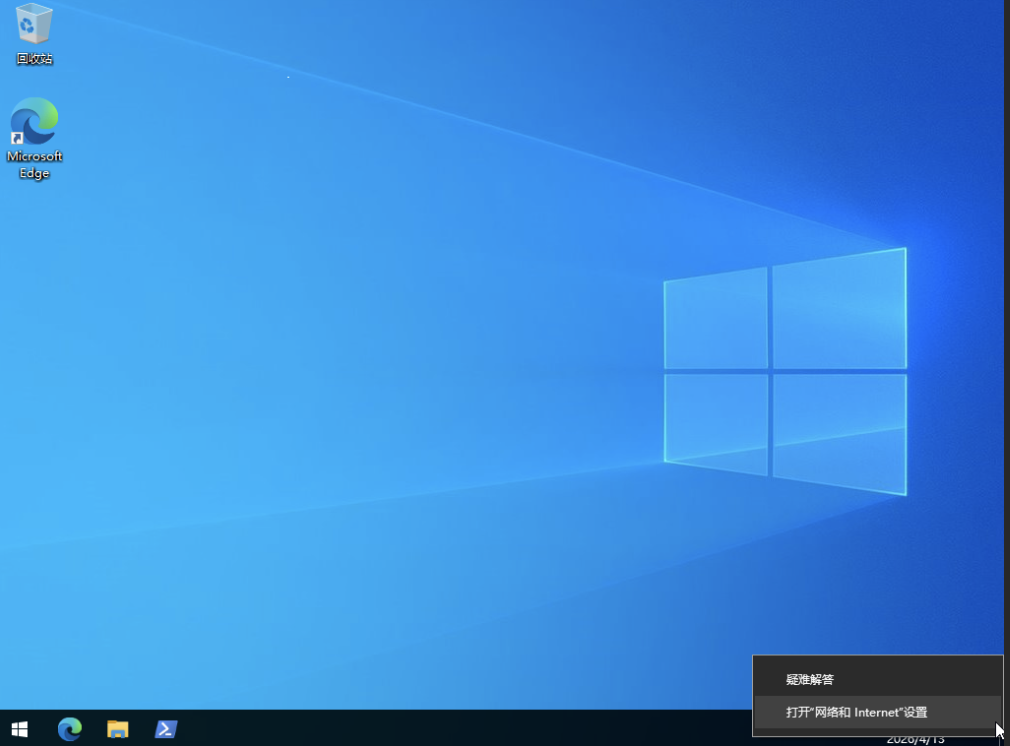

a. 进入 Windows 10 系统桌面，右键单击桌面右下角的网络图标，选择“打开

网络和 Internet 设置

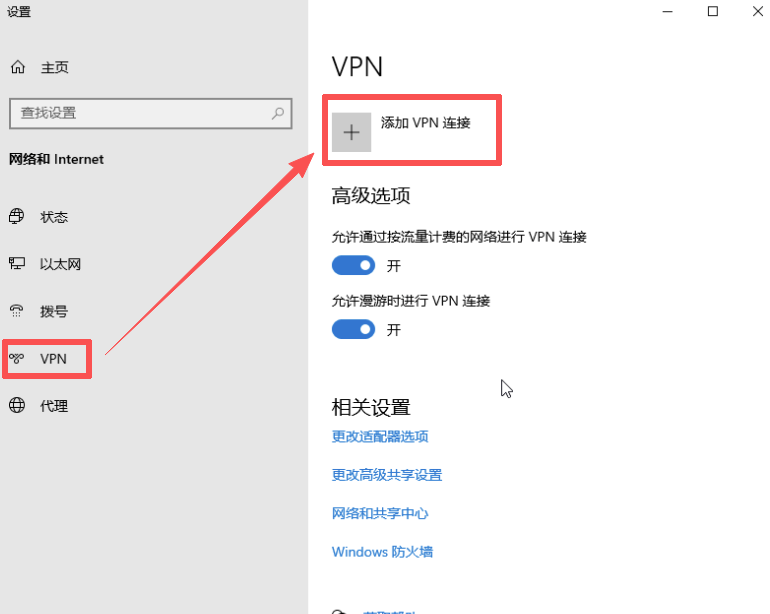

b. 选择“VPN”菜单，单击“添加 VPN 连接

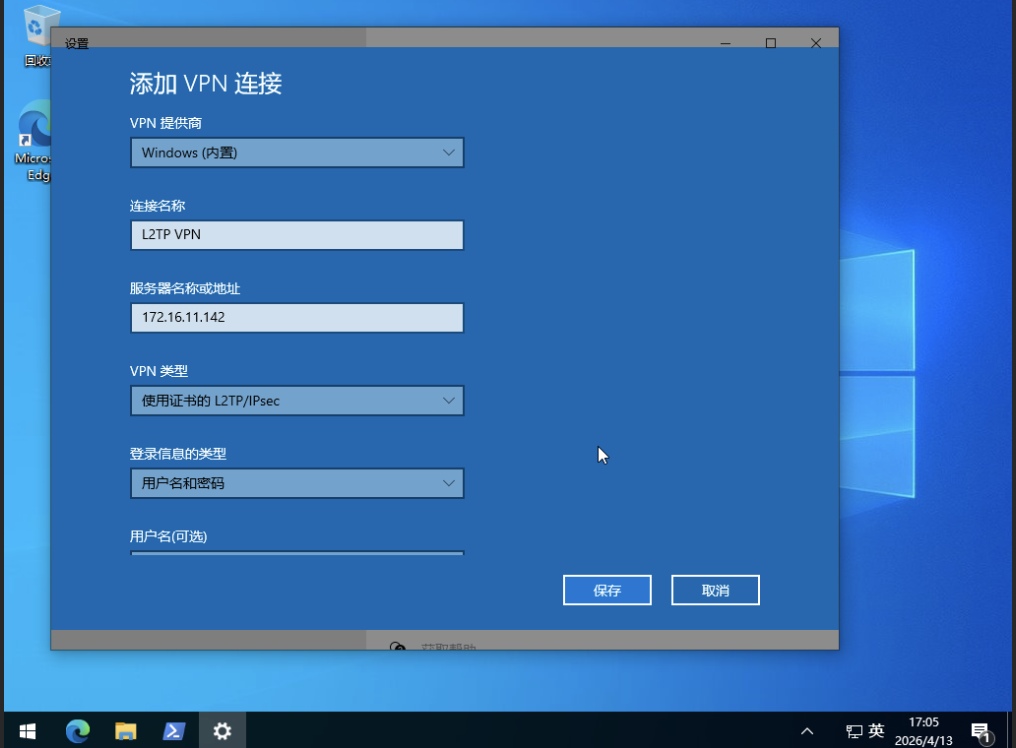

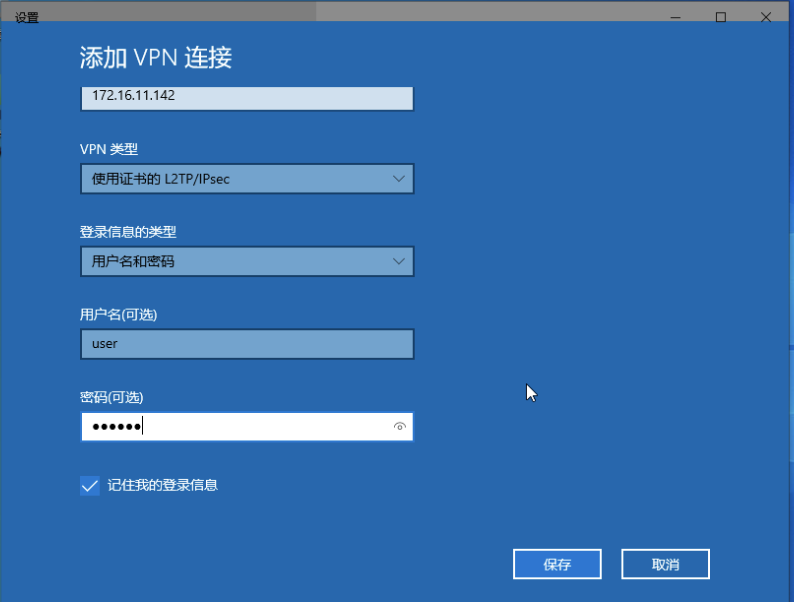

c.填写VPN链接

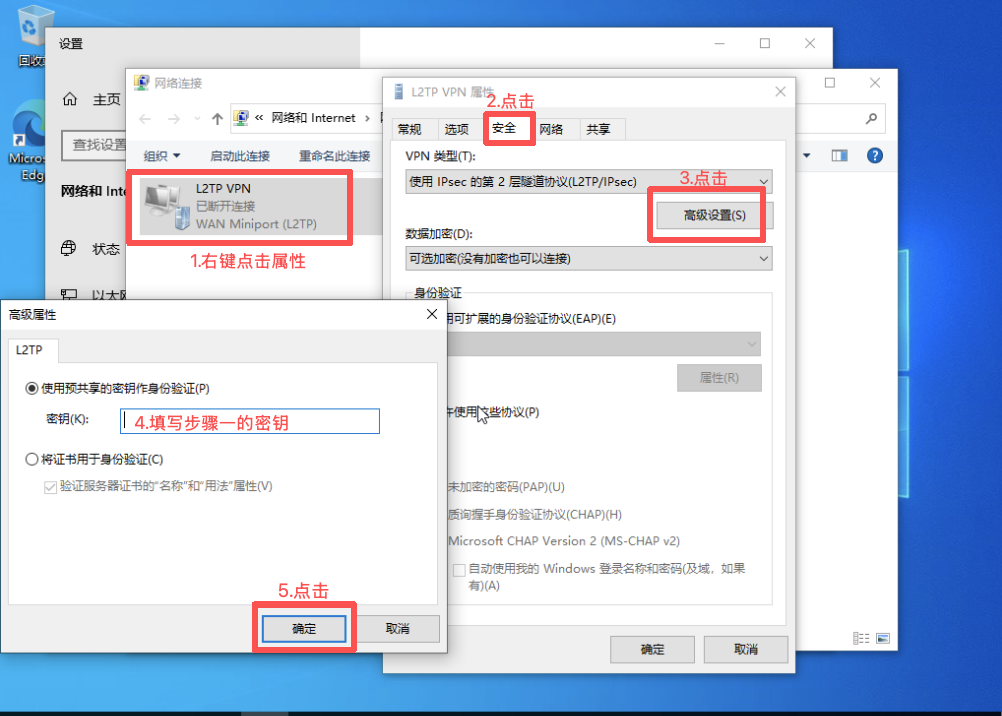

操作路径2补充预共享密钥：

  • 回到VPN列表，右键新建的“L2TP” -> 属性 -> 切换至【安全】标签页

  • 点击【高级设置】，勾选“使用预共享密钥进行身份验证”

  • 输入预共享密钥：步骤一创建的，与防火墙一致，不能错

  • 点击【确定】返回，在安全标签页中，勾选“Microsoft CHAP 版本2 (MS-CHAP v2)”

  • 点击【确定】保存配置

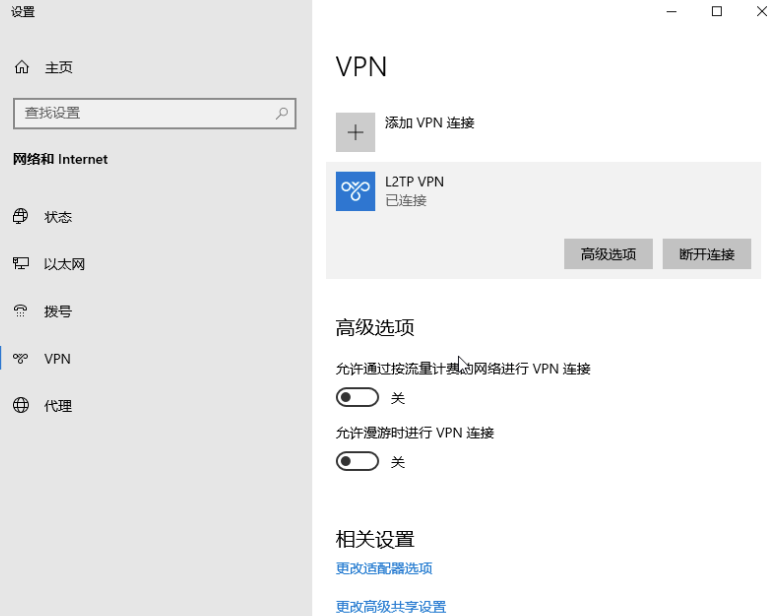

  • 操作路径3（连接VPN）：回到VPN列表，点击“连接”，等待连接成功即可

  • 结果图

步骤十：验证结果

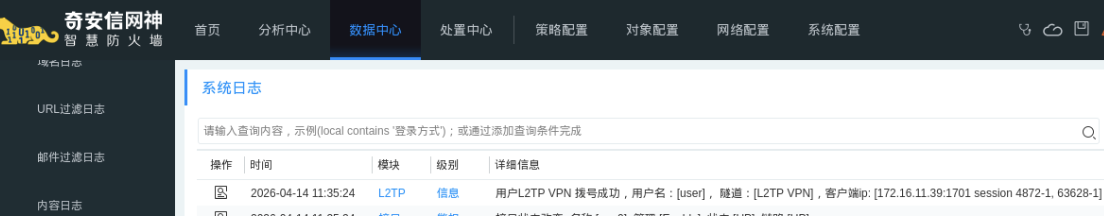

  • 验证1: 登录防火墙，选择数据中心 -> 系统日志 可以看到 IPSec VPN和L2TP VPN成功连接的日志

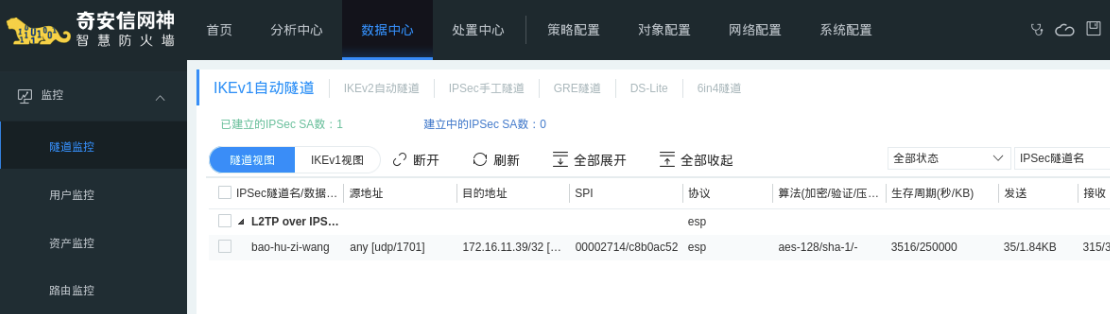

  • 验证2: 登录防火墙，选择数据中心 -> 监控 -> 隧道监控，可以查看建立的IPSec VPN的信息

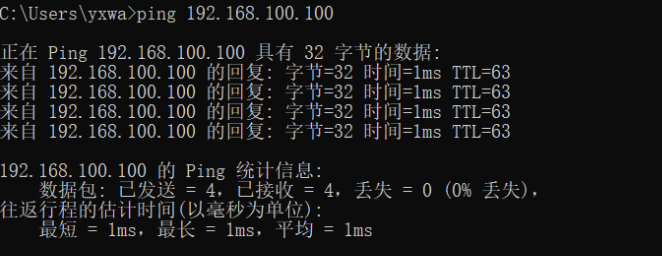

  • 验证3: 在客户端上尝试Ping内网服务器的IP地址，查看网络连通性

SSL VPN 配置

1.核心逻辑

SSL VPN 基于HTTPS协议（TLS加密），通过“自签名证书”实现加密验证，搭配奇安信轻量客户端，仅需开放一个HTTPS端口（64443），就能穿透路由器、交换机等NAT设备，核心优势是适配多终端、穿透性强，适合移动办公

2.学习重点

  • 核心：HTTPS加密（与网页加密一致），证书是加密的核心，必须正确生成和绑定

  • 关键：客户端必须与防火墙算法匹配（国际版/国密版），否则无法连接

  • 易错点：自签名证书需在CA中心生成，而非直接导入；客户端安装会被Windows Defender拦截，需手动放行

3.配置思路

  • 配置基本上网功能。

  • 配置 VPN 分配的地址池。

  • 配置认证用户及认证服务器。

  • 配置 SSL VPN 隧道

4.配置步骤

步骤1：生成自签名CA证书

  • 作用：SSL VPN基于HTTPS协议，必须有证书才能实现加密握手，自签名证书零成本、零配置，适合内网测试/企业内部使用（无需第三方CA背书）

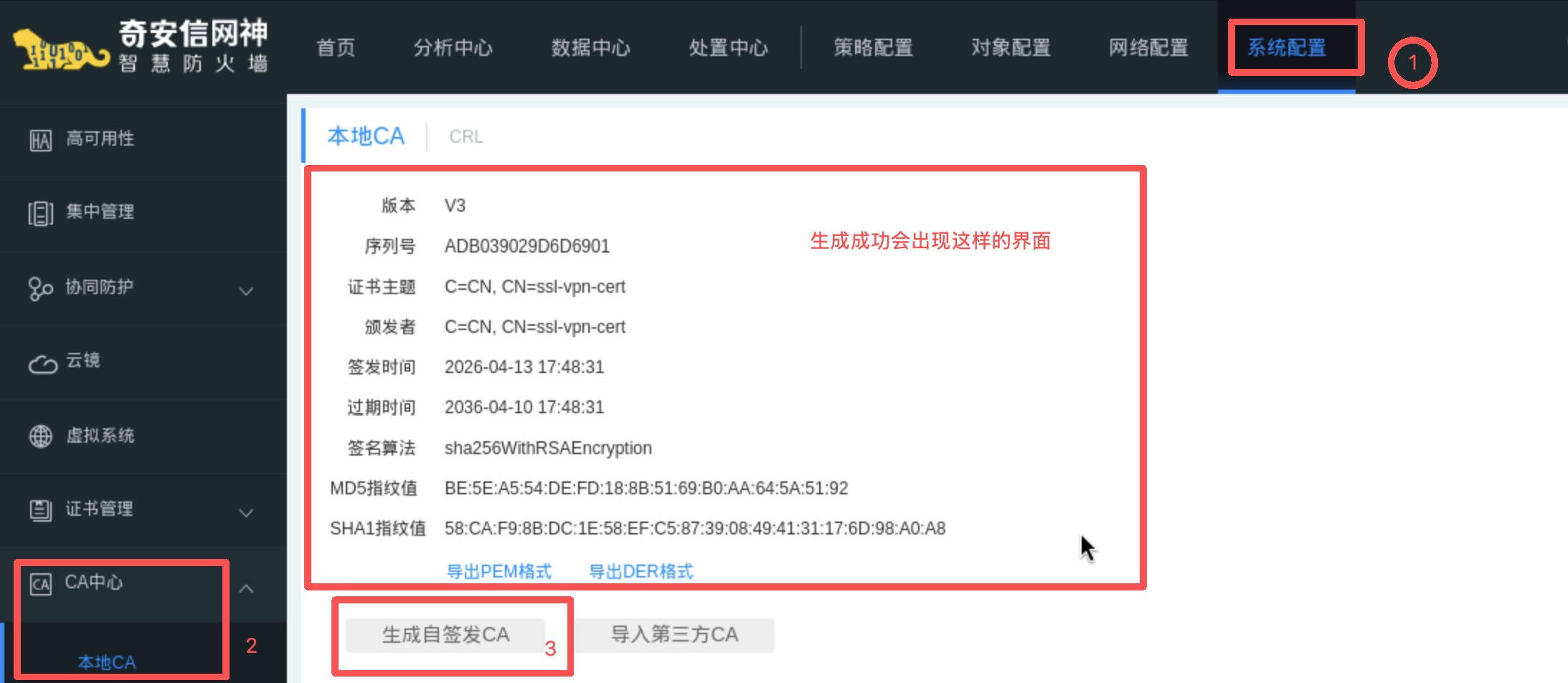

  • 操作路径 1 ：系统配置 -> CA中心 -> 本地CA -> 生成自签CA

  • 配置图

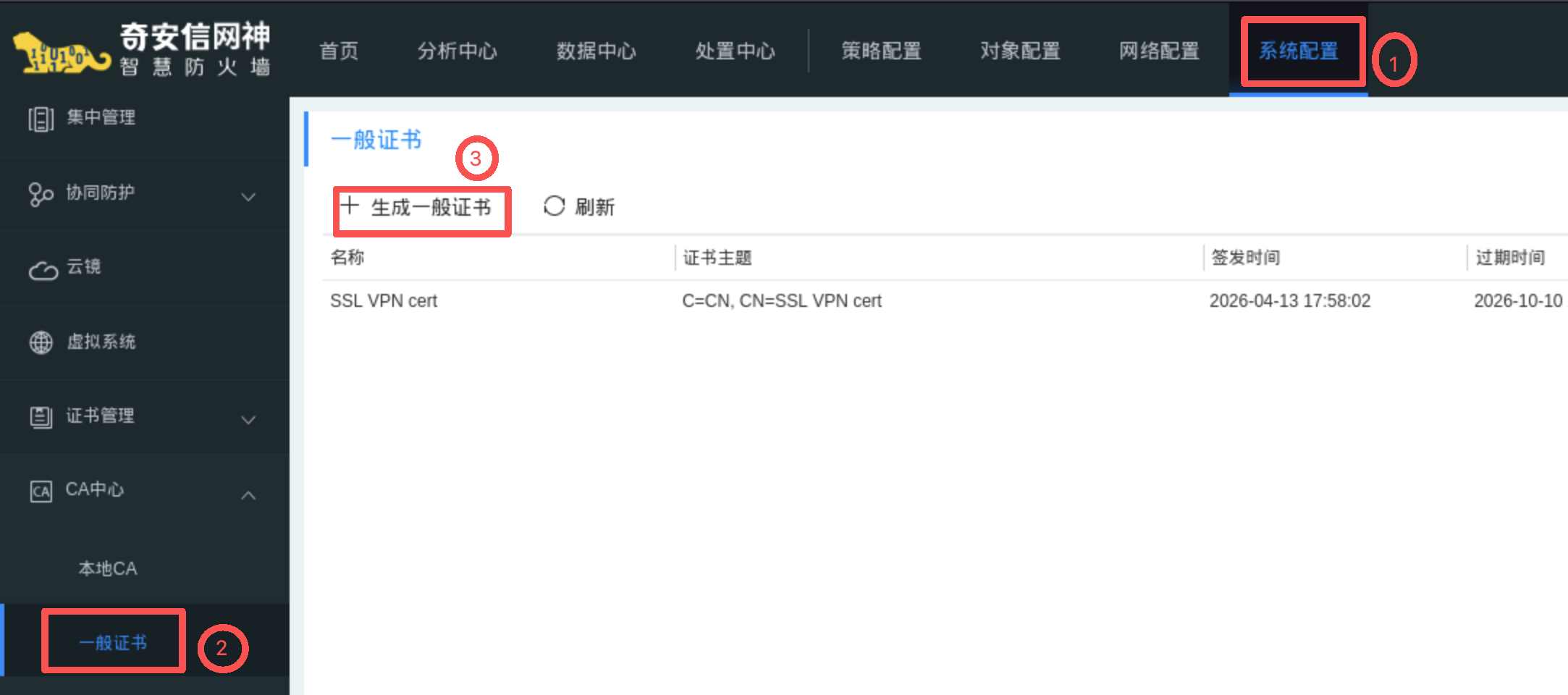

  • 操作路径 2 ：系统配置 -> CA中心 -> 一般证书 -> 生成一般证书

  • 配置图

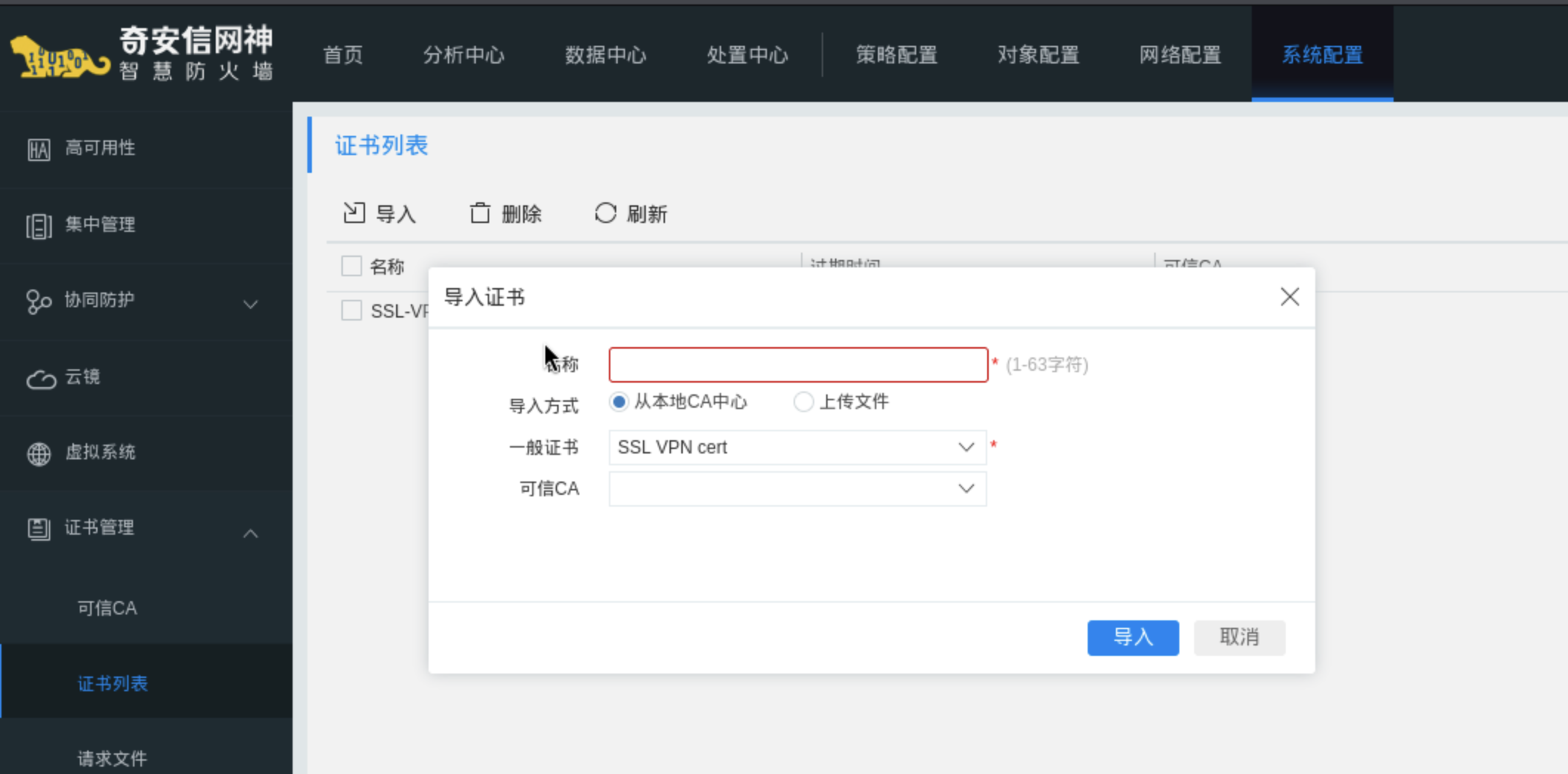

  • 操作路径 3 ：系统配置 -> 证书管理 -> 导入

  • 配置图：名称可根据自身情况填写，一般证书选择操作路径2生成的

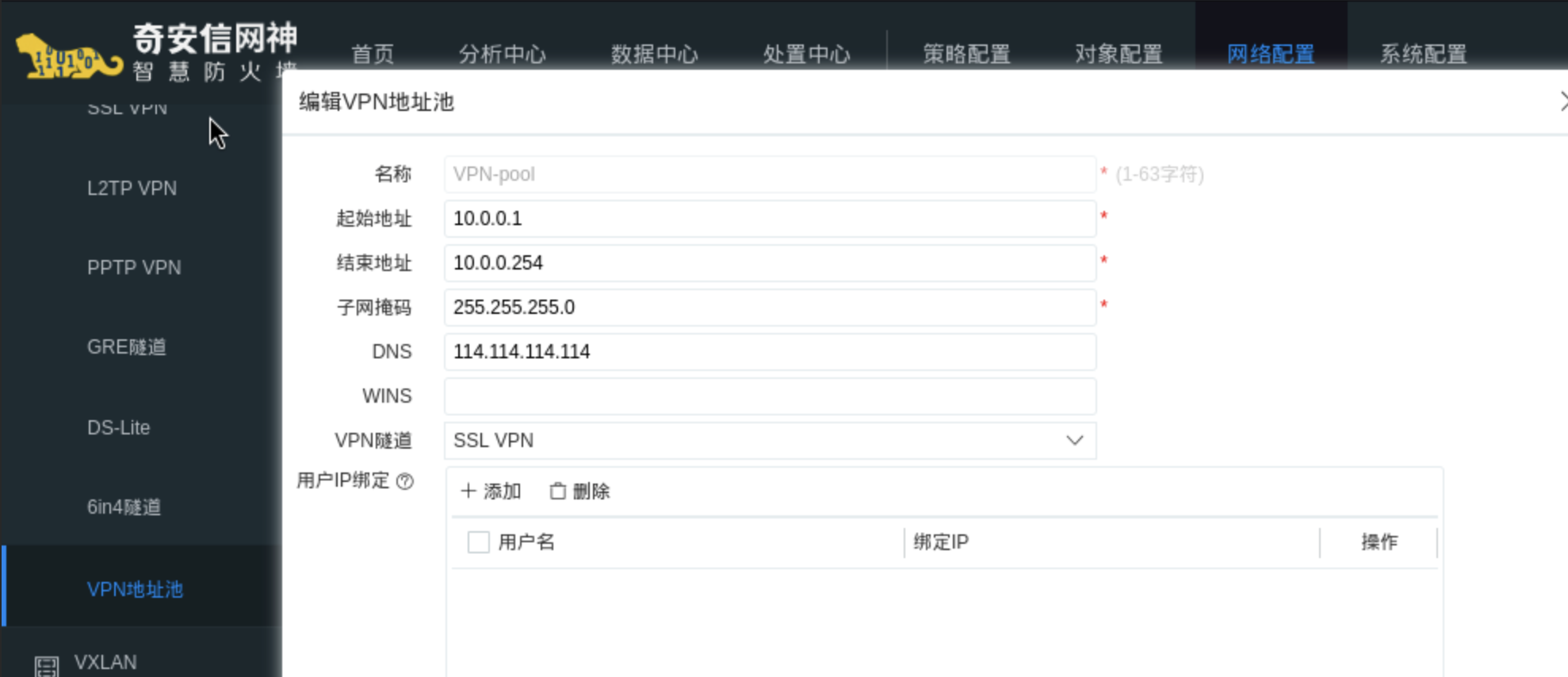

步骤2：新建 SSL VPN 地址池

  • 作用：与L2TP地址池作用一致，为SSL VPN客户端分配虚拟IP，让客户端获得内网“身份”，访问内网资源。

  • 操作路径：网络配置 -> VPN -> VPN 地址池 -> 添加

  • 配置图

步骤3 ：新建用户

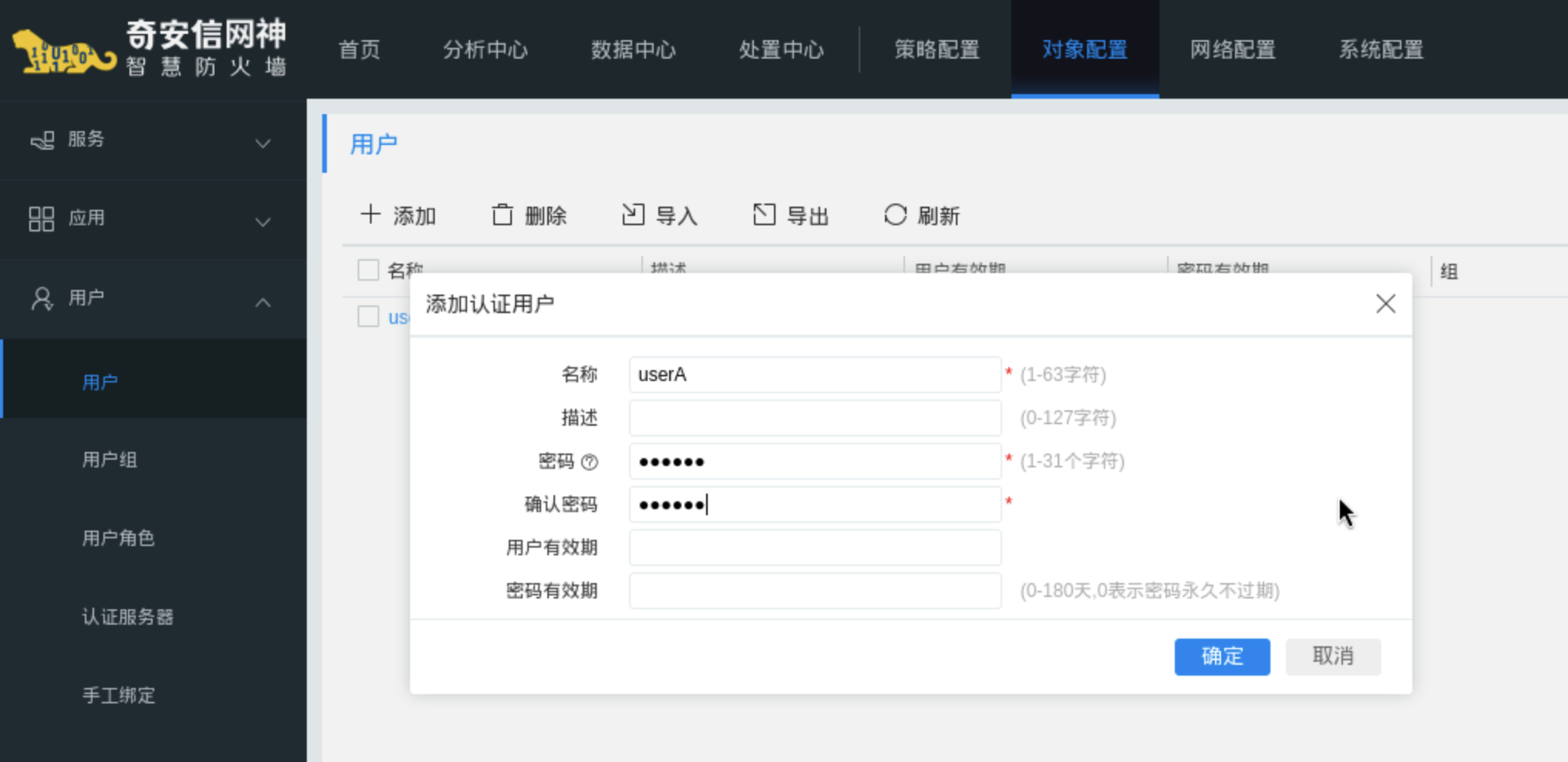

  • 操作路径：对象配置 -> 用户 -> 用户 -> 添加，配置认证用户

  • 配置图

步骤4:将用户绑定到服务器

  • 操作路径：对象配置 -> 用户 -> 认证服务器 -> 添加

  • 配置图

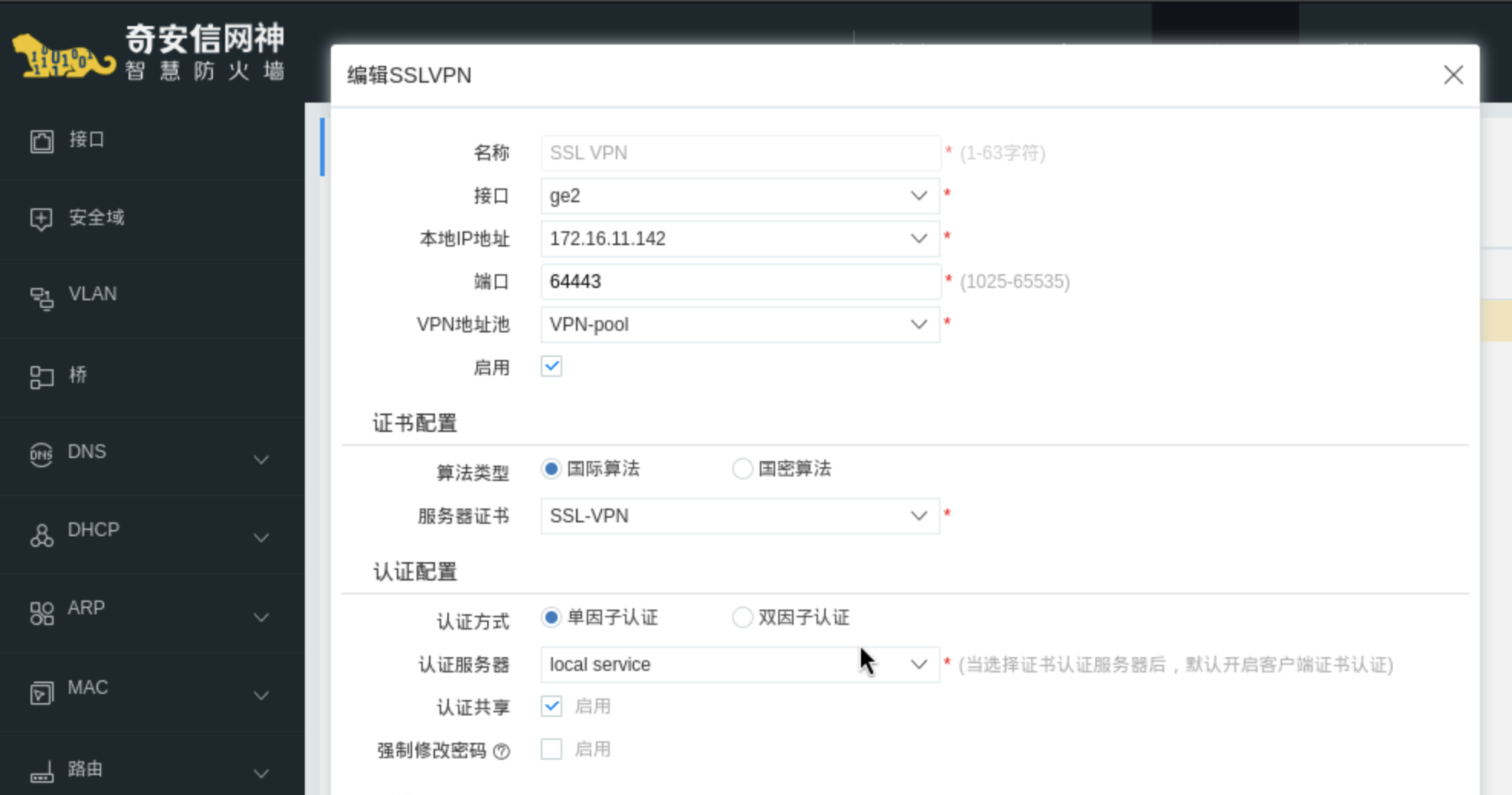

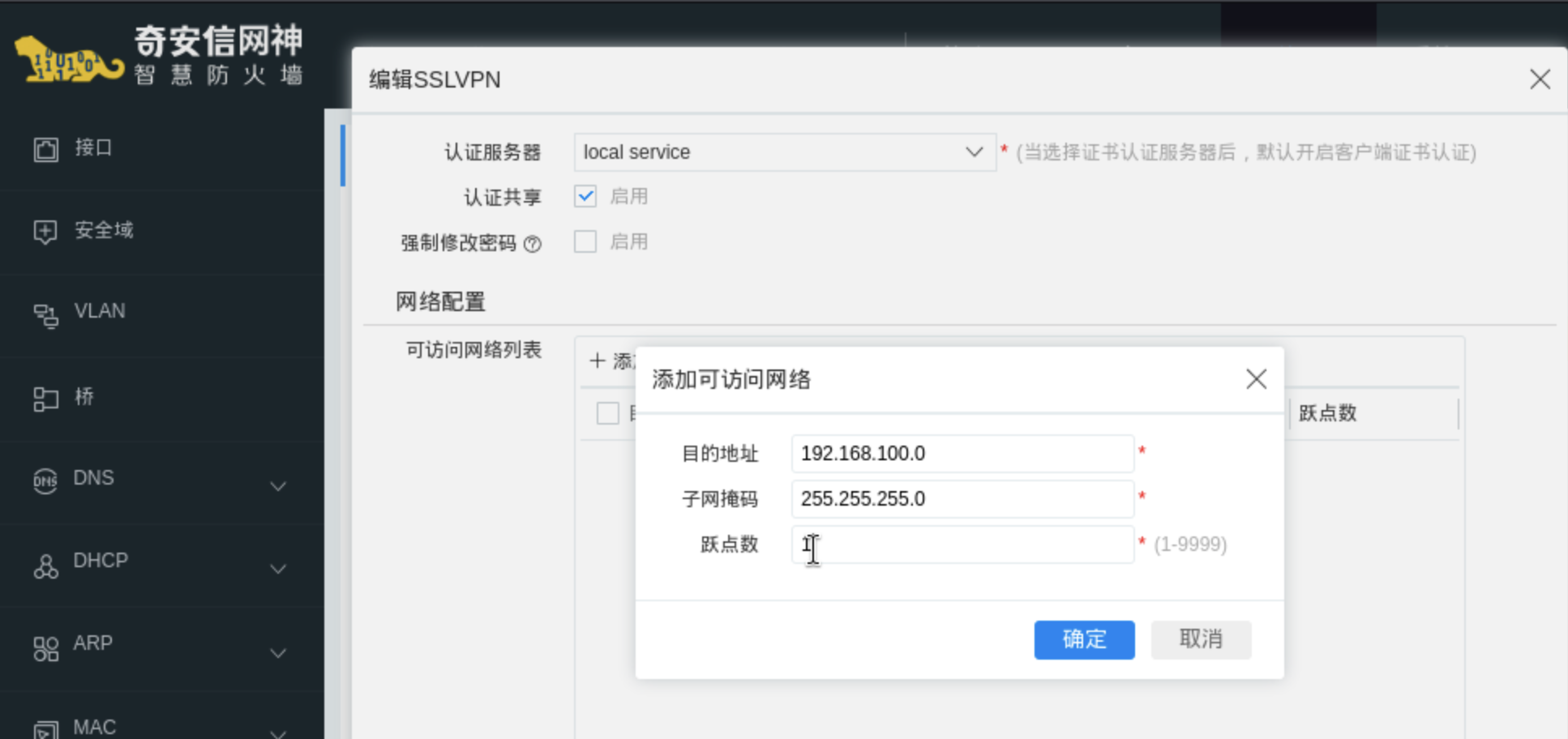

步骤5 ：新建 SSL VPN 服务

  • 作用：监听客户端的SSL VPN连接请求，验证用户身份、分配虚拟IP，建立HTTPS加密隧道，是SSL VPN的核心配置。

  • 操作路径：网络配置 -> VPN -> SSL VPN -> 添加

  • 配置图

步骤6:放行安全策略

  • 作用：放行外网客户端访问防火墙SSL VPN服务的流量（HTTPS 64443端口），让客户端能下载安装包、建立连接。

  • 操作路径：策略配置 -> 安全策略 -> 添加

  • 配置图

步骤5：Win10客户端配置

  • 作用：安装奇安信SSL VPN客户端，配置连接参数，与防火墙建立加密隧道，接入内网。

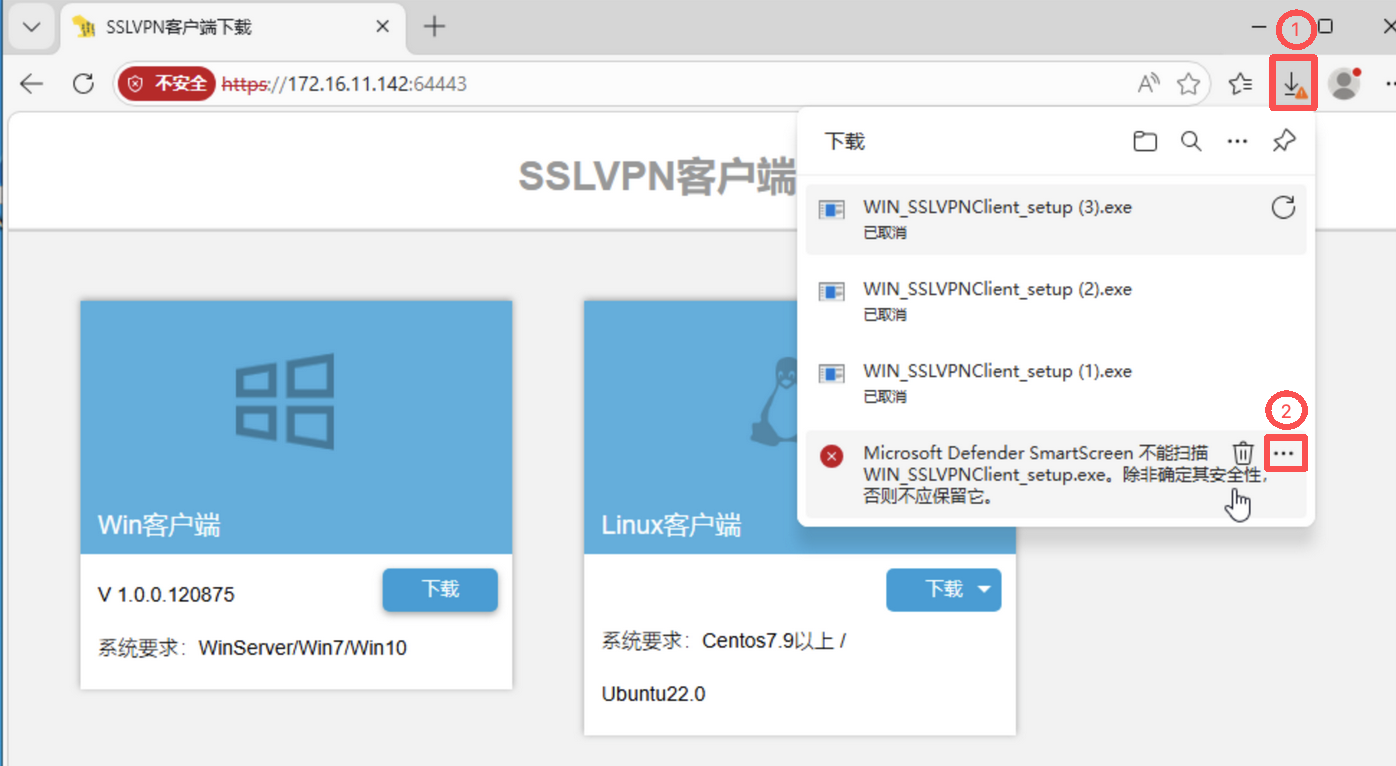

  • 操作路径1:下载客户端:

  • 打开Win10浏览器，输入地址：https://172.16.11.142:64443

  • 浏览器会提示 证书不安全 ，点击 高级 -> 继续访问 （自签名证书正常现象，无安全风险）

  • 进入奇安信SSL VPN登录页面，点击“下载 -> Windows客户端

    ，下载安装包

  • 下载时会被Windows Defender拦截，点击下载栏 三个点 -> 保留 -> 仍要保留,确认发布者为奇安信

操作路径2：

  • 右键下载的安装包 -> 以管理员身份运行

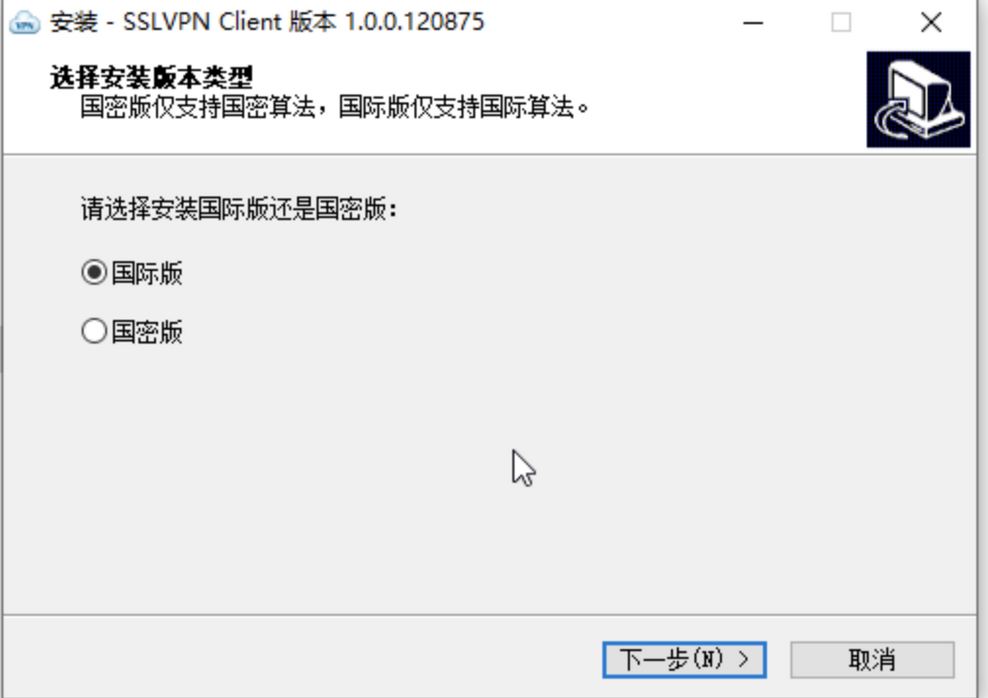

  • 安装界面选择 国际版,与防火墙算法类型一致，否则无法连接

  • 点击【下一步】-> 接受许可协议 -> 选择默认安装路径 -> 点击【安装】-> 【完成】

操作路径3：

  • 打开桌面“奇安信SSL VPN”客户端

  • 输入连接参数：地址172.16.11.142，端口64443（自动填充，无需修改）

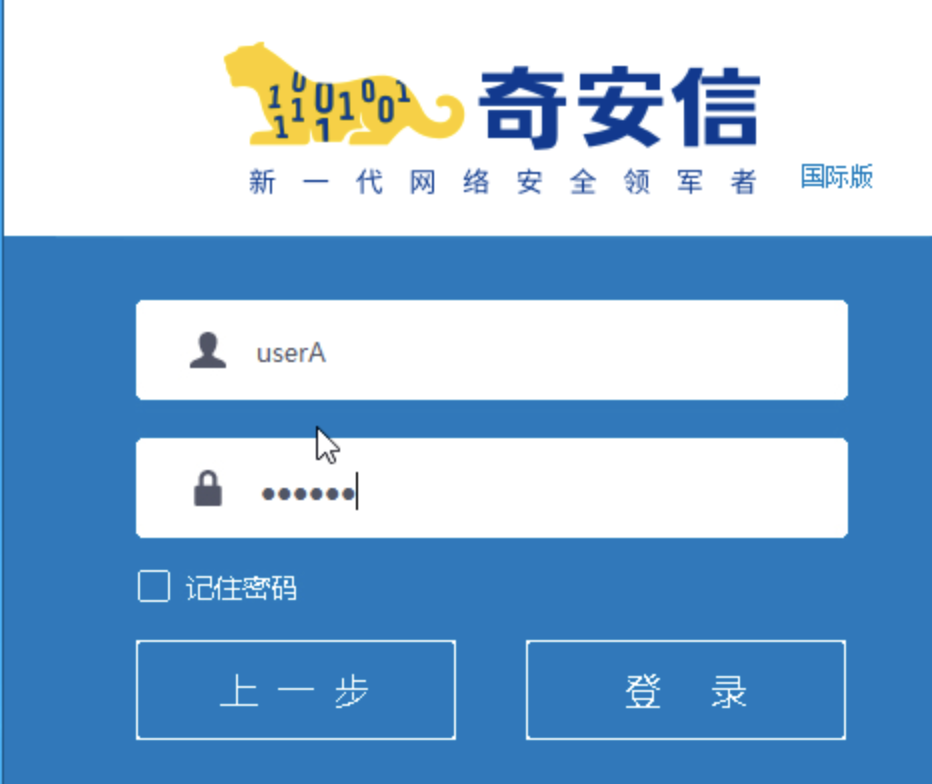

  • 点击【连接】，在登录界面输入：用户名，密码

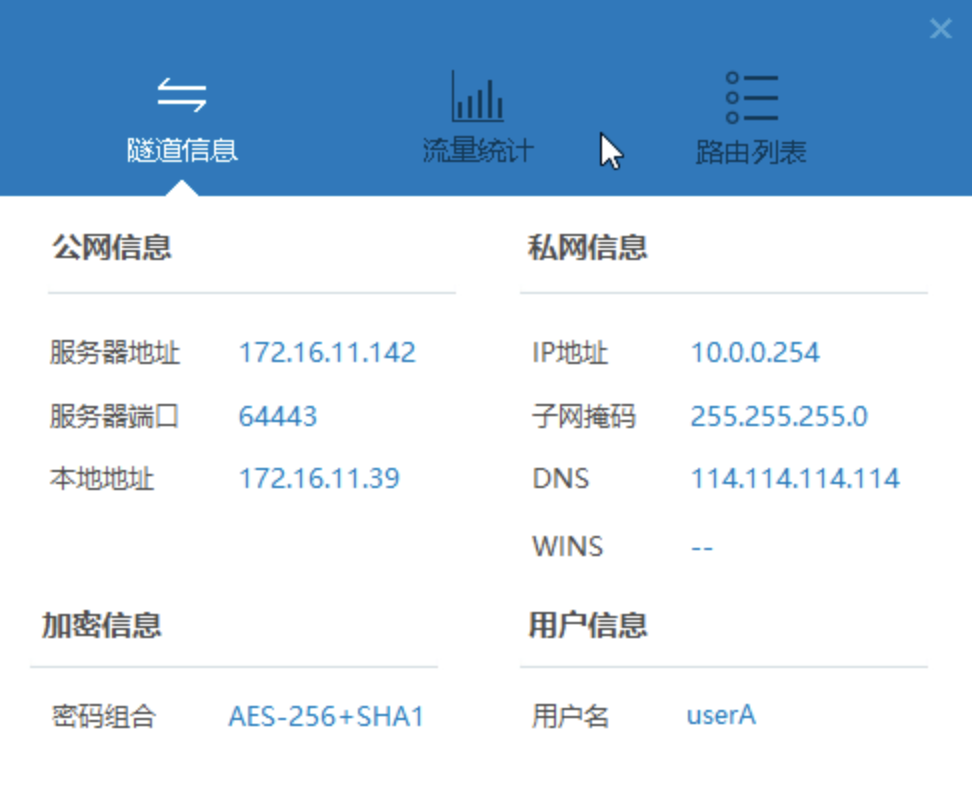

  • 点击【登录】，客户端显示“已连接”，即成功接入内网

常见问题排错

  • L2TP连接失败，提示“身份验证失败”：检查预共享密钥是否一致，认证方式是否勾选pap,ms-chap，客户端是否勾选MS-CHAP v2

  • SSL VPN客户端安装被拦截：确认发布者为奇安信，手动放行，安装国际版（与防火墙算法匹配）

  • SSL VPN无法登录，提示“证书错误”：检查服务器证书是否绑定正确，浏览器是否忽略证书提示

  • 能连接VPN，但ping不通内网：检查安全策略是否放行对应流量，地址池是否与内网网段不冲突

总结

  • L2TP over IPSec：Win10原生支持，不用装软件，配置稍多，适合固定终端、老旧系统

  • SSL VPN：需装轻量客户端，仅开放一个端口，穿透性强，适合移动办公、多终端接入

  • 两种方案均可结合山石WAF，实现远程流量的Web攻击检测，保障远程接入安全

  • 核心共性：都需要配置地址池、认证用户、安全策略，核心差异在于加密方式和客户端要求
