一、前言

在云原生 DevSecOps 实践中，私有镜像仓库是实现容器镜像安全管控、版本管理与自动化分发的核心基础设施。

Harbor 作为企业级开源镜像仓库，不仅提供基础的镜像存储功能，更集成了漏洞扫描、签名验证、RBAC 权限控制、镜像复制等安全特性，能够为 CI/CD 流水线提供从构建到部署的全链路镜像安全保障。

基于 Kubernetes 集群环境，通过 Helm 工具完成 Harbor 的离线部署，全程规避网络依赖问题，同时确保部署方案与后续 DevSecOps 流程无缝兼容，为后续容器化应用开发与安全运维提供稳定、安全的镜像管理能力。

二、环境准备

1.基础环境信息

组件	版本 / 配置	说明
Kubernetes 集群	v1.35	单主节点（master-01）+ 多工作节点架构（worker-1、worker-2）
Helm	v4.1.4	Kubernetes 包管理工具，用于 Harbor Chart 部署
Harbor 离线安装包	v2.14.3	含完整镜像文件与 Helm Chart 目录
操作系统	Ubuntu 20.04 LTS	集群节点统一操作系统
网络配置	集群网段：10.244.0.0/16，管理网段：172.16.11.0/24	确保节点间网络互通，代理配置仅用于 Helm 安装阶段

2.代理配置：让 Harbor 自动同步 Docker Hub 镜像

这是干嘛用的？

你平时拉取官方镜像比如 nginx、mysql、ubuntu，都是从 Docker Hub 拉的。但国内网络慢、不稳定。

我们要做的：让 Harbor 代替你去 Docker Hub 拉镜像，自动缓存、自动同步，以后你集群直接从本地 Harbor 拉，速度飞快、稳定、安全。

3.特殊镜像处理：quay.io/ghcr.io 镜像

这是干嘛用的？

有些镜像 不在 Docker Hub，比如：

quay.io（CoreOS、Prometheus、Cilium 等）
ghcr.io（GitHub 容器仓库）

国内直接拉取失败，必须特殊处理。

总的来说：用能上外网的电脑先下载 -> 传到本地 Harbor -> 集群再从 Harbor 拉取

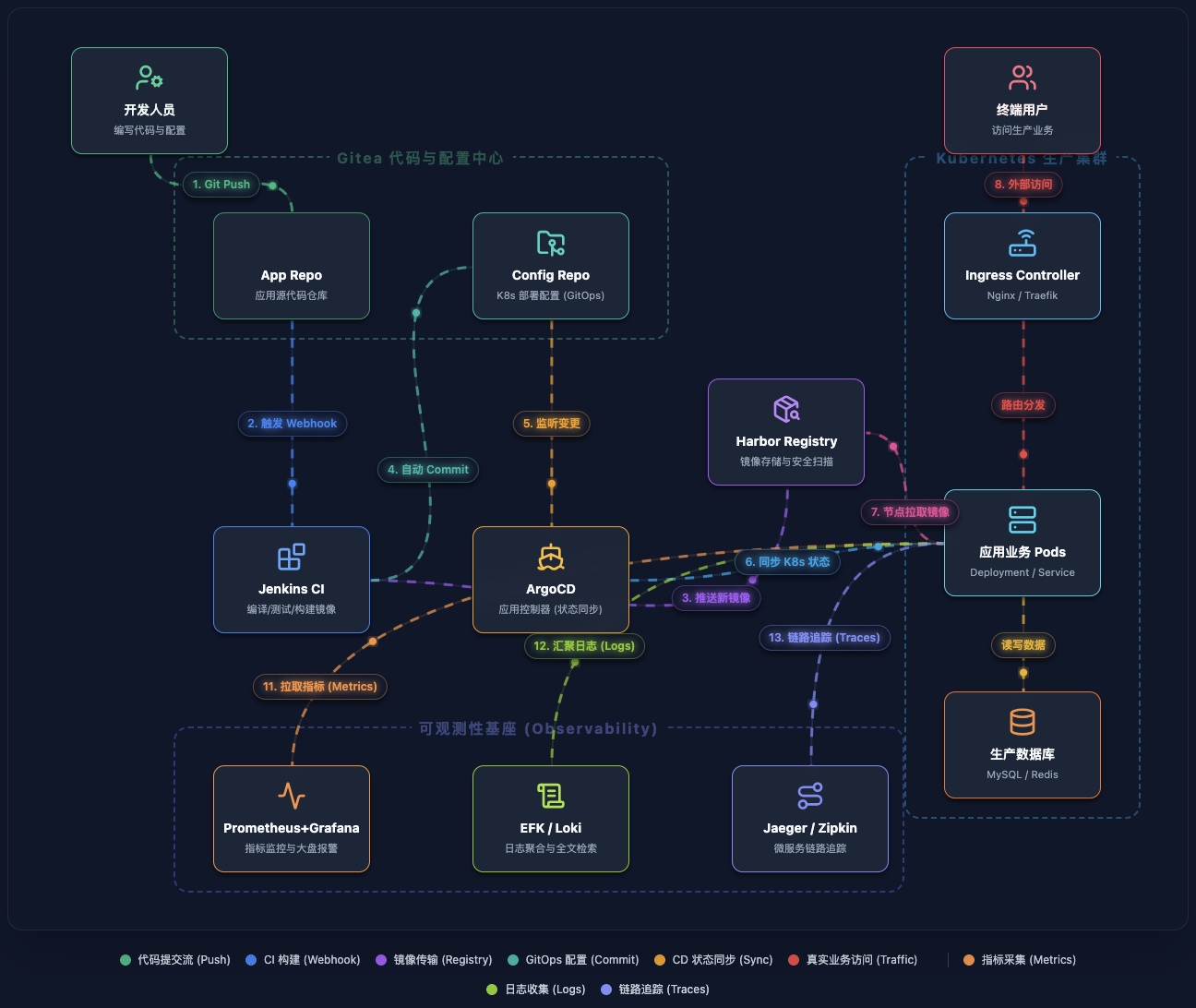

三、拓扑图

考虑到本次实验部署的业务规模较小、服务数量不多，为简化运维复杂度、降低配置成本，采用非隔离式仓库架构：整体只规划配置一个代码仓库，将业务应用代码、配置文件、部署脚本等全部统一存放至同一仓库中进行管理。
在正式生产环境中，为保障代码安全、权限隔离、版本可控以及故障影响范围最小化，建议对业务代码、配置代码、运维脚本进行分仓库物理隔离部署，实现权限分级管理与资源独立维护

四、安装和配置Harbor

在内网部署CI/CD流水线时候，镜像拉取就是一个老生常谈的问题。由于内网环境与公网隔离，常规的镜像拉取方式失效，依靠手动操作又过于低效。所以预先搭建Harbor，作为统一内网镜像托管中心，以彻底解决内网环境下的镜像存储与分发问题。
使用Helm方法搭建的Harbor，但是依然需要手动上传Harbor镜像包，可以去官网下载Harbor离线包，内有完整镜像。
此外，需要注意的是K8s 1.24以上的版本正式放弃Docker，采用的是containerd作为容器运行时，意味着镜像的可见性和存储都是containerd接管而不是传统Docker镜像库。所以镜像要导入进containerd特定空间，才能让K8s集群正常识别并调用镜像
由于 Ubuntu 默认并未内置 Helm，需要手动进行安装。根据网络环境的不同，通常有两种方案：一种是在线安装：适用于有代理的环境，另一种则是离线安装：通过下载二进制文件手动部署。将写入两种场景进行安装

1.安装helm

这一步主要是为了具备通过Helm 包管理工具在 K8s 集群上快速部署 Harbor 仓库的前提条件

执行命令

#相信自己的机器有代理
#临时代理，只在当前shell进行代理
export https_proxy=http://<代理IP:端口>
export http_proxy=http://<代理IP:端口>
export all_proxy=socks5://<代理IP:端口>

#系统永久代理，每次启动都有代理
sudo nano /etc/environment
#写入代理
PATH="/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/games:/usr/local/games:/snap/bin"
http_proxy="http://<代理IP:端口>"
https_proxy="http://<代理IP:端口>"
ftp_proxy="http://<代理IP:端口>"
no_proxy="localhost,127.0.0.1,172.16.11.1,192.168.0.0/16,10.0.0.0/8,172.16.0.0/12"

#方法一：一键使用snap来安装helm
sudo snap install helm --classic

#方法二：官方自动化脚本安装
sudo curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-4

#加权执行
 sudo ./get_helm.sh

#方法三：离线安装
#下载官方二进制包(.tar.gz)https://github.com/helm/helm/releases
#解压
tar -zxvf helm-v4.x.x-linux-amd64.tar.gz
#移动并赋予执行权限
sudo mv linux-amd64/helm /usr/local/bin/helm && sudo chmod +x /usr/local/bin/helm
#验证
helm version

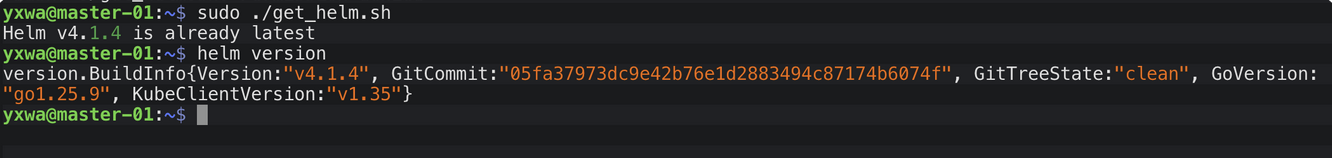

执行结果

2.安装Harbor

Helm 安装方式具备自动化、一键化、离线可用的特点，完美适配小型实验环境；代理配置实现了外网镜像同步加速，内部白名单保证集群通信稳定，整体部署结构简洁、易于理解，可作为 DevSecOps 体系中的镜像仓库基础平台。

执行命令

# 1. 创建持久化挂载
#在worker-02*(pv.yaml定义挂载节点)创建文件
sudo mkdir -p /mnt/harbor/{registry,database,redis,chartmuseum,jobservice,trivy}

#给权限
sudo chmod -R 777 /mnt/harbor

# 2. 在 master 运行这个 yaml 文件， 配置文件在下面
kubectl apply -f harbor.pv.yaml

#验证
kubectl get pv

# 3. 投递Harbor离线安装包进虚拟机
#解压安装包 master节点不用做
tar -zxvf harbor-offline-installer-v2.14.3.tgz

#将解压出的镜像包导入 containerd 存储
cd harbor && sudo ctr -n k8s.io images import harbor.v2.14.3.tar.gz

# 4. 在 master 上使用 Helm 部署 Harbor 私有镜像仓库
helm install harbor harbor/harbor \
# 安装 Harbor，将 Helm 发布实例命名为 harbor，便于管理
    --namespace harbor --create-namespace \
# 指定命名空间为 harbor，不存在则自动创建，实现资源隔离
    --set expose.type=nodePort \
# 使用 NodePort 方式暴露服务，支持通过节点 IP + 端口访问
    --set expose.tls.enabled=false \
# 关闭 HTTPS 加密（仅测试环境使用，生产必须开启 TLS）
    --set externalURL=http://172.16.11.53:30002 \
# 外部访问地址，用于 docker pull、镜像推送、控制台登录
    --set image.tag=v2.14.3 \
# 指定使用的镜像版本，与离线安装包保持一致
    --set image.pullPolicy=IfNotPresent \
# 镜像拉取策略：本地有则使用本地镜像，避免联网下载
    --set persistence.enabled=false \
# 临时关闭持久化存储（仅实验环境）
# 警告：Pod 重建、节点重启、删除命名空间都会导致数据丢失
# 生产环境必须启用持久化存储（PVC）
    --set proxy.httpProxy="http://10.10.1.78:7890" \
# 配置 HTTP 代理，用于 Harbor 拉取外网镜像（Docker Hub）
    --set proxy.httpsProxy="http://10.10.1.78:7890" \
# 配置 HTTPS 代理
    --set proxy.noProxy="127.0.0.1,localhost,.local,.internal,harbor-core,harbor-jobservice,harbor-database,harbor-registry,harbor-portal,10.96.0.0/12,10.244.0.0/16,172.16.0.0/12"
# 代理白名单（不走代理）
# 包含本地地址、内部服务、集群网段、Harbor 自身组件
# 目的：内部通信不走外网代理，保证速度与稳定性

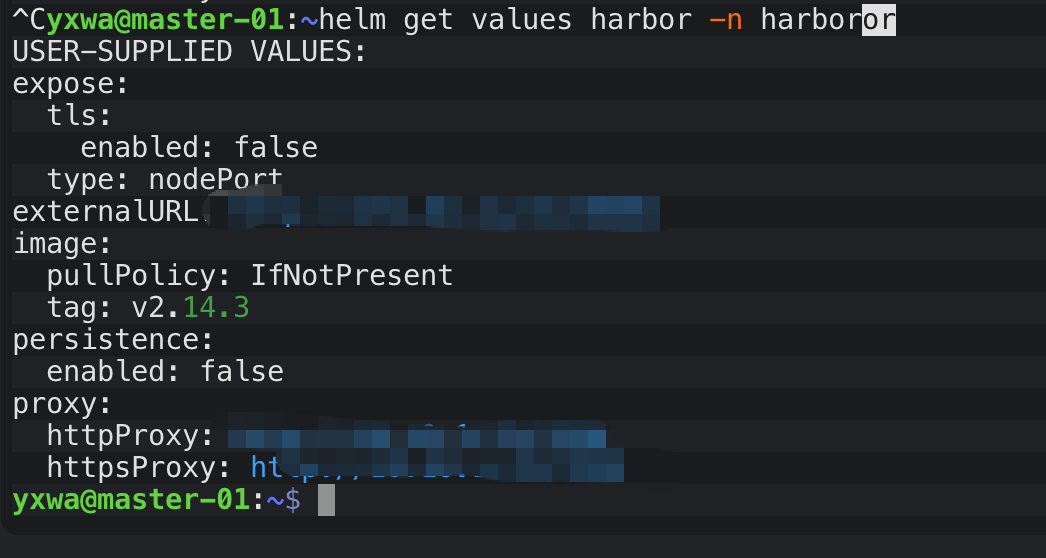

# 4. 验证安装
helm get values harbor -n harbor

harbor.pv.yaml文件

这个文件一共创建了 6 个持久化存储（PV），分别给 Harbor 的 6 个组件用：

harbor-registry-pv → 存镜像文件（最重要）
harbor-database-pv → 存数据库（用户、项目、权限）
harbor-redis-pv → 存缓存
harbor-chartmuseum-pv → 存 Helm Chart
harbor-jobservice-pv → 存任务日志
harbor-trivy-pv → 存漏洞扫描库

# 1.Harbor镜像仓库存储(Registry)
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-registry-pv
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-registryl-storage
  hostPath:
    path: /mnt/harbor/registry
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02

---
# 2.Harbor数据库存储(Database)
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-database-pv
spec:
  capacity:
    storage: 2Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-database-storage
  hostPath:
    path: /mnt/harbor/database
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02

---
# 3.Harbor缓存存储(Redis)
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-redis-pv
spec:
  capacity:
    storage: 2Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-redis-storage
  hostPath:
    path: /mnt/harbor/redis
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02
---
# 4.Harbor Chartmuseum存储
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-chartmuseum-pv
spec:
  capacity:
    storage: 5Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-chartmuseum-storage
  hostPath:
    path: /mnt/harbor/chartmuseum
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02

---
# 5.Harbor Jobservice
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-jobservice-pv
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-jobservice-storage
  hostPath:
    path: /mnt/harbor/jobservice
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02
---
# 6. Harbor 漏洞扫描存储 (Trivy)
apiVersion: v1
kind: PersistentVolume
metadata:
  name: harbor-trivy-pv
spec:
  capacity:
    storage: 5Gi  # 漏洞库比较大，建议至少 5Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: harbor-trivy-storage
  hostPath:
    path: /mnt/harbor/trivy
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - worker-02

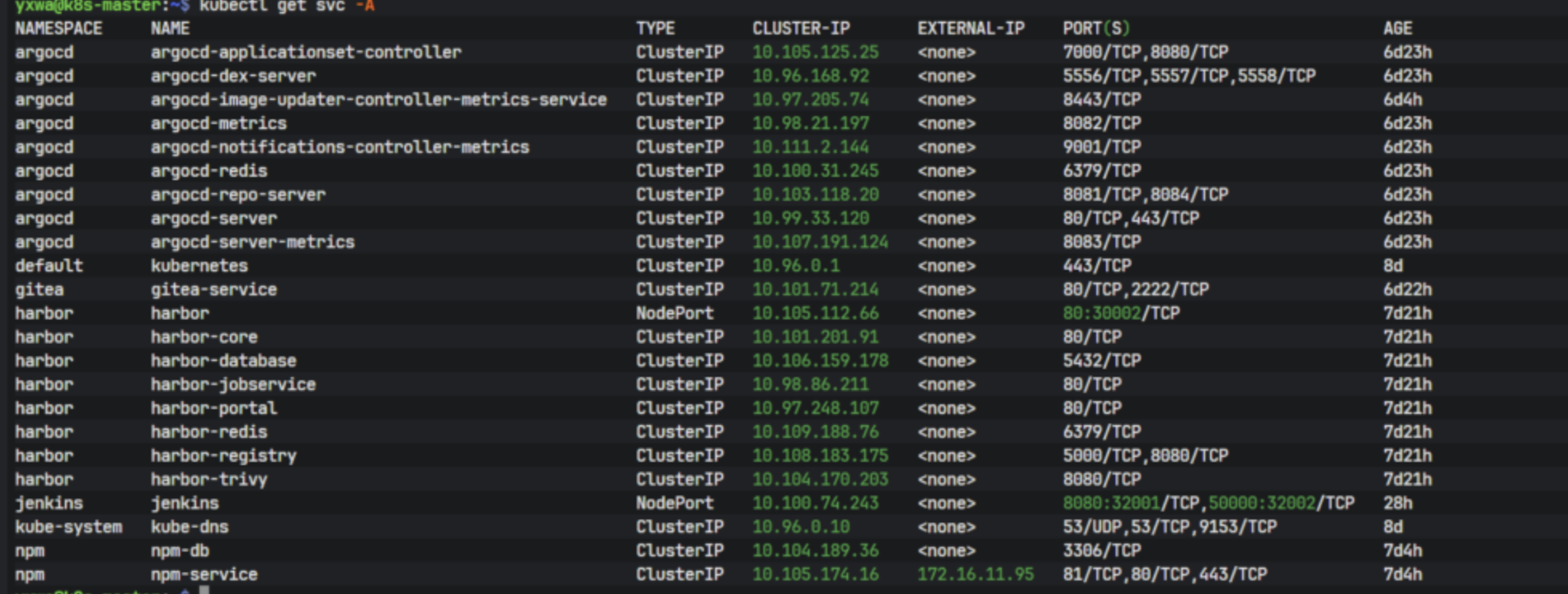

验证安装结果

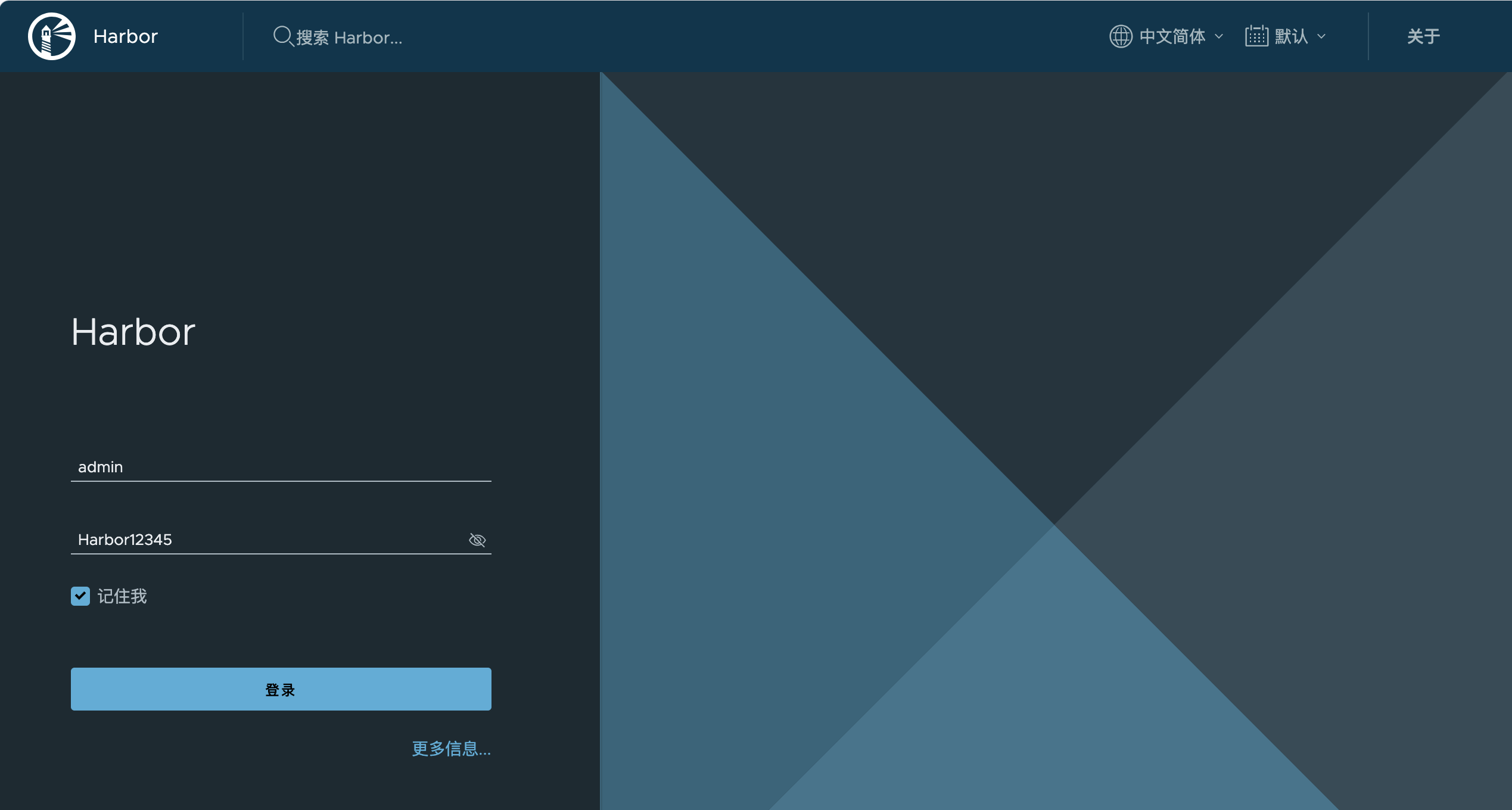

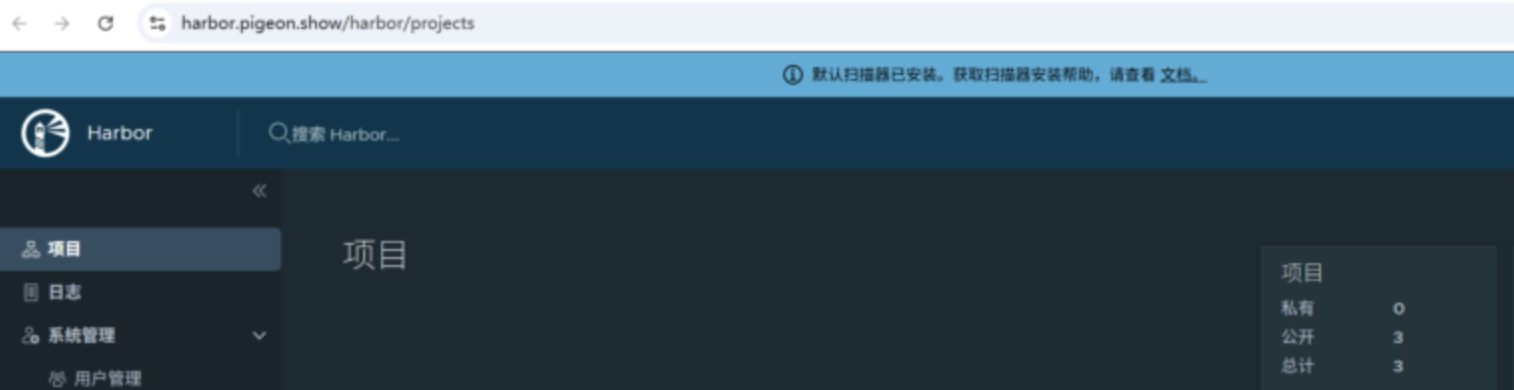

访问 Harbor 控制台

2.Harbor代理

在内网部署 CI/CD 流程中，Harbor不仅仅是发挥镜像托管与中转作用，还承担着对接上游镜像仓库，实现自动拉取公网镜像并进行本地缓存。并且在安装Harbor的时候，已经明确写入代理，就不用去修改congfigmap文件。确保了环境的一致性和可维护性

创建Harbor代理镜像过程视频如下，有点粗糙和显示不全请见谅，建议重点关注配置流程，这也只是对接Docker hub上的，也可以去对接quay.io和 ghcr.io，因为有些镜像Docker hub上没有

3.配置不安全仓库(HTTP)

在内网环境下，Harbor运行的是HTTP模式，但是K8s因为安全策略默认走的是HTTPS，所以需要配置不安全仓库，实现内部通信协议降级，让集群内部信任不安全仓库，拉取未加密的私有镜像源

执行命令

# 1. Master 节点配置（Docker 信任 Harbor）
sudo nano /etc/docker/daemon.json

#写入以下固定内容
{
  "insecure-registries": ["172.17.11.104:30002"]
}

# 重启服务生效
sudo systemctl daemon-reload
sudo systemctl restart docker

# 2. 所有 Worker 节点配置（containerd 信任 Harbor）
sudo mkdir -p /etc/containerd/certs.d/172.17.11.104:30002

# 写入配置文件
sudo tee /etc/containerd/certs.d/172.17.11.104:30002/hosts.toml <<EOF
server = "http://172.17.11.104:30002"
[host."http://172.17.11.104:30002"]
  capabilities = ["pull", "resolve"]
  skip_verify = true
EOF

# 检查 containerd 配置
sudo nano /etc/containerd/config.toml

# 重启生效
sudo systemctl restart containerd

# 3. 拉取镜像
sudo crictl pull 172.17.11.104:30002/proxy/redis:latest

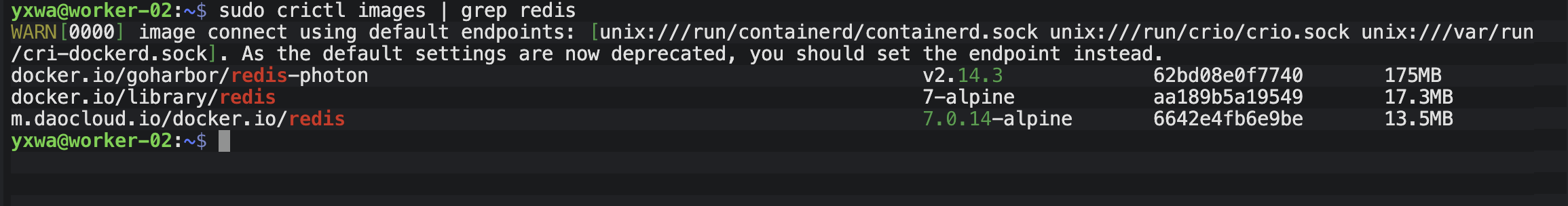

# 验证是否成功拉取镜像
sudo crictl images | grep redis

sudo nano /etc/containerd/config.toml这一步是验证 K8s 节点能从 Harbor 拉取镜像，确认 containerd 配置、Harbor 代理和网络链路都正常，提前排雷，避免后续部署 Pod 时出现拉取失败的问题
执行结果

4.安装和配置Argo CD

我们在配置Argo CD我们首先要知道它是来做什么的

我们可以把 Argo CD 理解成 K8s 的 “全自动运维管家”，核心就是帮我们管应用的部署和更新，让整个过程又稳又省心。

它的核心逻辑：GitOps 到底是什么？

简单说就是 “用 Git 当唯一的‘配置源’，所有操作都从 Git 来”。

你把应用的配置（比如 Pod 怎么跑、用哪个镜像、开多少个副本）写进 Git 仓库
Argo CD 会自动盯着这个 Git 仓库
一旦你改了 Git 里的配置，Argo CD 就会自动把 K8s 里的应用更新成和 Git 里一模一样的状态

举个例子：你想把应用的镜像从 v1 升级到 v2，不用手动去 K8s 里敲命令，只要在 Git 里把镜像版本改成 v2，提交代码，Argo CD 就会自动帮你完成更新，全程不用人工干预。

它解决了什么问题？

避免 “配置漂移”：以前可能有人手动改 K8s 配置，改了没记录，时间长了没人知道现在的配置是啥样，Argo CD 让所有配置都在 Git 里，清清楚楚，谁改了什么、什么时候改的都有记录
部署更稳定：所有操作都是自动化的，不用怕人工敲错命令导致部署失败
方便回滚：如果更新出问题，直接在 Git 里回退到上一个版本，Argo CD 就会自动把应用也回退回去，不用再手动折腾

执行命令

# 第一个方法：有网环境安装 Argo CD
# 创建命名空间
kubectl create namespace argocd

#  一键安装 Argo CD（自动拉镜像、自动部署）
kubectl apply -n argocd --server-side --force-conflicts -f https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml

# 第二个方法：无网环境安装 Argo CD（最常用、企业内网必学）
# 无网 = 不能访问公网，必须把镜像先放进 Harbor
# 步骤 1：在能上网的机器下载配置文件
curl -L https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml -o argocd-install.yaml

#步骤 2：下载 Argo CD 必需镜像
docker pull quay.io/argoproj/argocd:v2.13.3
docker pull ghcr.io/dexidp/dex:v2.41.1
docker pull redis

# 步骤 3：打包镜像
docker save quay.io/argoproj/argocd:v2.13.3 ghcr.io/dexidp/dex:v2.41.1 redis -o argocd.tar

# 步骤 4：把 argocd.tar 传到内网 master 节点
# 在内网 master 执行
sudo docker load < argocd.tar

# 步骤 5：打标签并推送到你的 Harbor
sudo docker tag quay.io/argoproj/argocd:v2.13.3 172.16.11.104:30002/library/argocd:v2.13.3
sudo docker tag ghcr.io/dexidp/dex:v2.41.1       172.16.11.104:30002/library/dex:v2.41.1
sudo docker tag redis                            172.16.11.104:30002/proxy/redis

sudo docker push 172.16.11.104:30002/library/argocd:v2.13.3
sudo docker push 172.16.11.104:30002/library/dex:v2.41.1
sudo docker push 172.16.11.104:30002/proxy/redis

# 步骤 6：修改 YAML，把镜像全部指向内网 Harbor
sed -i 's|quay.io/argoproj|172.16.11.104:30002/library|g' argocd-install.yaml
sed -i 's|image: redis|image: 172.16.11.104:30002/proxy/redis|g' argocd-install.yaml
sed -i 's|library/dex:.*|172.16.11.104:30002/library/dex:v2.41.1|g' argocd-install.yaml

# 步骤 7：检查有没有漏改的镜像
grep "image:" argocd-install.yaml | grep -v "172.16.11.104"
# 不出东西 = 全部改成功

# 步骤 8：开始安装 Argo CD
kubectl apply -f argocd-install.yaml -n argocd --server-side

# 步骤 9：查看是否启动成功

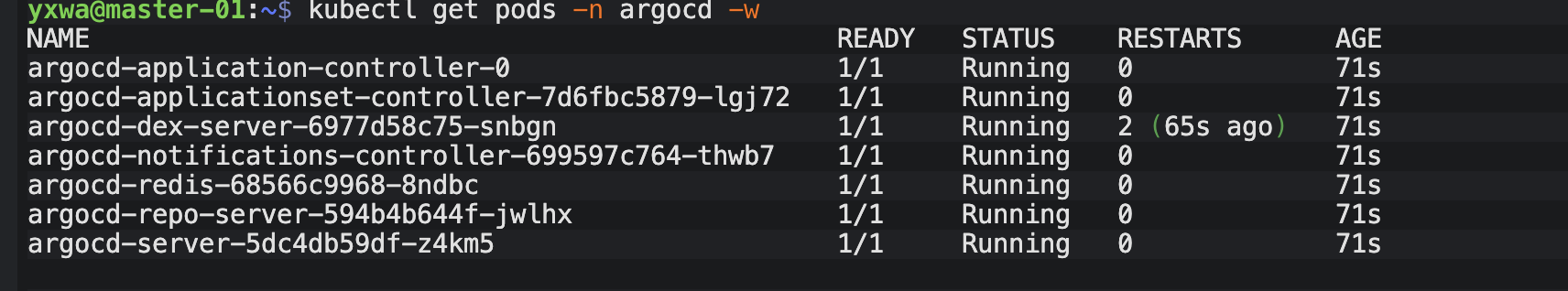

kubectl get pods -n argocd -w

# 步骤 10：如果报错，查看详细原因
kubectl describe pod 你的pod名字 -n argocd

执行结果

如果每个pod全部running，就可以查看初次登录的密码了，记得一定要base64 转码(中间隔断一下，要不然代码太长了看着累)

#自定义Argo CD端口
#作用：让你可以在浏览器外网 / 内网访问 Argo CD 面板
kubectl patch svc argocd-server -n argocd -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8080, "nodePort": 30000}]}}'

#获取登录密码
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d

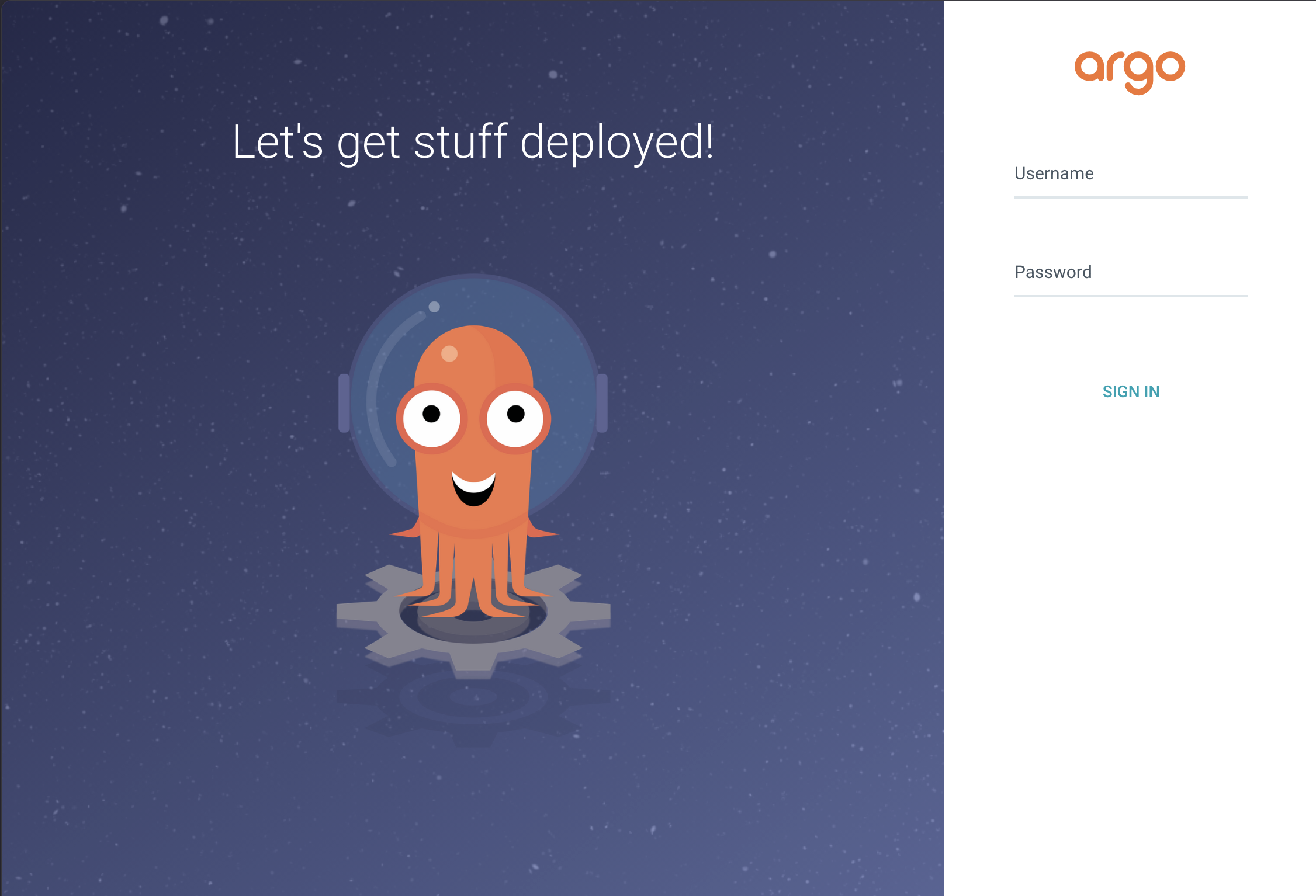

访问对应页面https://<Master_IP>:30000输入账号：admin

这里的配置先告一段落，服务起来就好，再去创建Gitea(代码仓库)，部署好Gitea后和Argo CD去串联，实现业务自动化部署。

五、安装和部署Gitea

部署Gitea就简单多了，镜像也是直接用Harbor做代理下来就行

执行命令

#对应gitea.yaml文件
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gitea
  namespace: gitea
  labels:
    app: gitea
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gitea
  template:
    metadata:
      labels:
        app: gitea
    spec:
      containers:
      - name: gitea
        image: <对应HarborIP:端口>/<代理项目>/gitea/gitea:latest
        imagePullPolicy: IfNotPresent
        env:
        - name: USER_UID
          value: "1000"
        - name: USER_GID
          value: "1000"

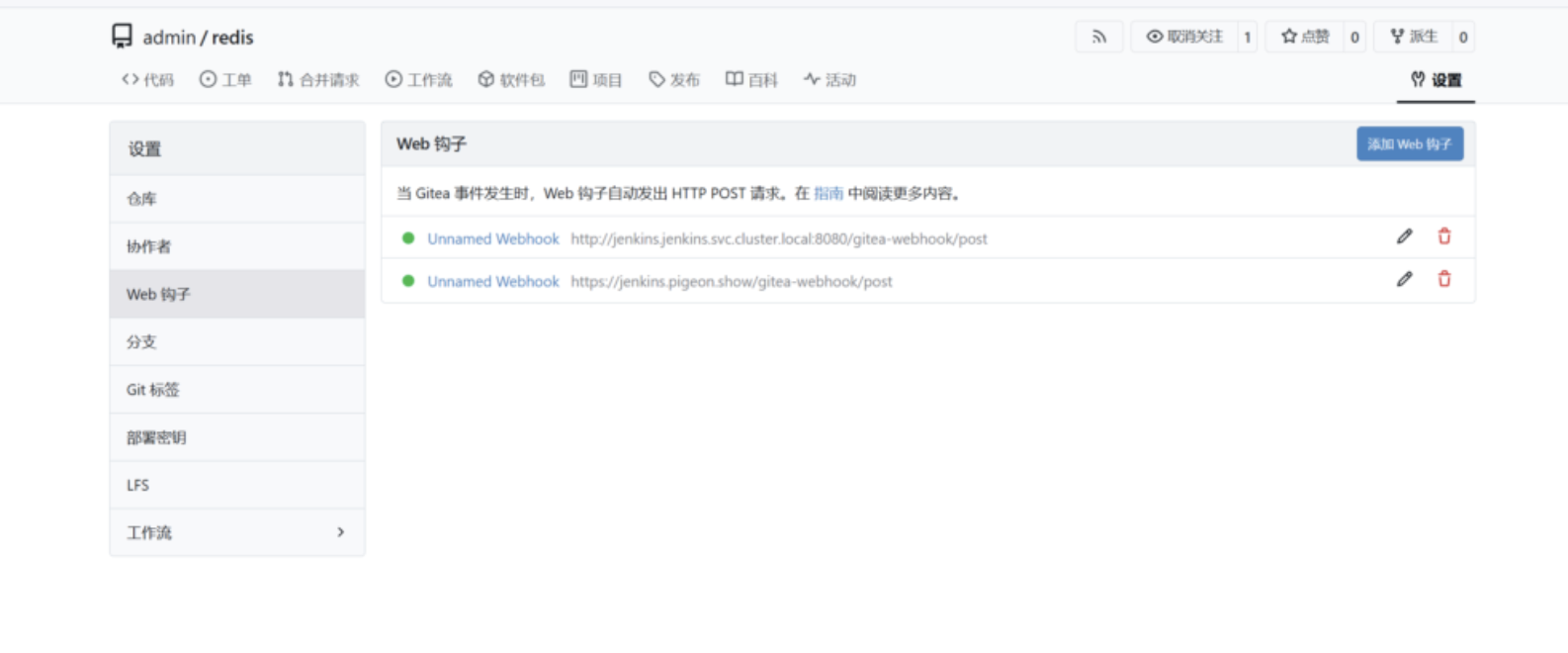

        - name: GITEA__webhook__ALLOWED_HOST_LIST
          value: "private"
        ports:
        - containerPort: 3000
          name: http
        - containerPort: 22
          name: ssh
        volumeMounts:
        - mountPath: /data
          name: gitea-data
      nodeName: <对应节点名>
      volumes:
      - name: gitea-data
        hostPath:
          path: /mnt/gitea/data
---
apiVersion: v1
kind: Service
metadata:
  name: gitea-service
  namespace: gitea
spec:
  ports:
  - name: http
    port: 80
    targetPort: 3000
  - name: ssh
    port: 2222
    targetPort: 22
  selector:
    app: gitea

# 去woker-02节点去运用
sudo mkdir -p /mnt/gitea/data

# 开放权限 确保容器进程拥有完整的读写权限，仅测试用
sudo chmod -R 777 /mnt/gitea/data

# 以下在master上做
#创建空间
kubectl create ns gitea
#运用yaml
kubectl apply -f gitea.yaml
# 查看状态
kubectl get pods -n gitea -w
kubectl get svc -n gitea

#运行完成在woker-02降级处理
#正常运行后，降级处理
sudo chown -R 1000:1000 /mnt/gitea/data

以下是关于 YAML 配置细节的补充说明

环境变量 (Env)上设置了- name: GITEA__webhook__ALLOWED_HOST_LIST value: "private"解除了Gtiea默认禁用向私有IP发送Webhook请求，为了对接后续部署的Jenkins流水线

存储卷使用了物理挂载，在对应的节点创建目录给予对应权限。若不通过 nodeName 进行节点锁定，一旦发生 Pod 自动漂移（重新调度到其他节点），Gitea 将因无法访问原始物理路径而导致镜像库、数据库等核心数据丢失

初始化参考我前面的文章，但是端口可以不用改，无所谓https://shuta.pigeon.show/?p=764

六、安装NPM（Nginx Proxy Manager ）

其实这个组件并非强制项，但有了它，域名看着确实顺眼不少（主要目的），统一化管理（不是）。配置NPM很快，通过接入 Cloudflare 的泛域名证书，可以实现全站 HTTPS 化，告别 IP+端口的原始感。

以上如同废话，开始部署yaml，诶这时候就可以开始使用Gitea和Argo CD进行串联了

进入Gitea，对应的yaml(其实这是一个悖论，因为我的gitea没有暴露端口出来，所以还是kubectl apply -f)

apiVersion: apps/v1
kind: Deployment
metadata:
  name: npm-db
  namespace: npm
  labels:
    app: npm-db
spec:
  replicas: 1
  selector:
    matchLabels:
      app: npm-db
  template:
    metadata:
      labels:
        app: npm-db
    spec:
      containers:
      - name: db
        image: <对应HarborIP:端口>/<代理项目>/library/mariadb:10.4
        imagePullPolicy: IfNotPresent
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: npm_root_pwd
        - name: MYSQL_DATABASE
          value: npm
        - name: MYSQL_USER
          value: npm_user
        - name: MYSQL_PASSWORD
          value: npm_pass
        volumeMounts:
        - mountPath: /var/lib/mysql
          name: db-data
      nodeName: worker-02
      volumes:
      - name: db-data
        hostPath:
          path: /mnt/npm/db
---
apiVersion: v1
kind: Service
metadata:
  name: npm-db
  namespace: npm
spec:
  ports:
  - port: 3306
  selector:
    app: npm-db
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: npm
  namespace: npm
  labels:
    app: npm
spec:
  replicas: 1
  selector:
    matchLabels:
      app: npm
  template:
    metadata:
      labels:
        app: npm
    spec:
      initContainers:
      - name: wait-for-db
        image: <对应HarborIP:端口>/<代理项目>/library/busybox:latest
        imagePullPolicy: IfNotPresent
        command: ['sh', '-c', 'until nc -z npm-db 3306; do echo waiting for db; sleep 2; done;']
      containers:
      - name: npm
        image: <对应HarborIP:端口>/<代理项目>/jc21/nginx-proxy-manager:latest
        imagePullPolicy: IfNotPresent
        env:
        - name: DB_MYSQL_HOST
          value: npm-db
        - name: DB_MYSQL_PORT
          value: "3306"
        - name: DB_MYSQL_USER
          value: npm_user
        - name: DB_MYSQL_PASSWORD
          value: npm_pass
        - name: DB_MYSQL_NAME
          value: npm
        ports:
        - containerPort: 81
        - containerPort: 80
        - containerPort: 443
        volumeMounts:
        - mountPath: /data
          name: npm-data
        - mountPath: /etc/letsencrypt
          name: npm-letsencrypt
      nodeName: <你爱存储挂载节点>
      volumes:
      - name: npm-data
        hostPath:
          path: /mnt/npm/data
      - name: npm-letsencrypt
        hostPath:
          path: /mnt/npm/letsencrypt
---
apiVersion: v1
kind: Service
metadata:
  name: npm-service
  namespace: npm
spec:
  externalIPs:
  - <masterIP>
  ports:
  - name: admin
    port: 81
  - name: http
    port: 80
  - name: https
    port: 443
  selector:
    app: npm

#去对应节点创建目录
mkdir -p /mnt/npm/db /mnt/npm/data /mnt/npm/letsencrypt
chmod -R 777 /mnt/npm/
#后续根据UID细化 但是我好像只是775

# 回到 master 创建命名空间
kubectl create namespace npm

# 部署 NPM
kubectl apply -f npm.yaml -n npm

# 查看是否启动成功
kubectl get pods -n npm -w

以下是关于 YAML 配置细节的补充说明

等待db容器，等待是为了避免更多的报错

  initContainers:
      - name: wait-for-db
        image: <对应HarborIP:端口>/<代理项目>/library/busybox:latest
        command: ['sh', '-c', 'until nc -z npm-db 3306; do echo waiting for db; sleep 2; done;']

这里使用 busybox镜像执行循环脚本，不断去探查npm-db:3306是否存活，防止数据库还没启动完毕，NPM 就抢先启动导致报错崩溃。只有数据库准备好了，主容器才会开始运行

指定流量入口，作为流量网关

spec:
  externalIPs:
  - <masterIP>

配置NPM的Service资源，通过externalIPs指定流量入口。当外部流量访问该 IP时，K8s将根据端口映射规则，将其作为流量网关转发至对应服务，因此访问http://<masterIP>:81就可以进入NPM服务

默认账号：admin@example.com 密码：changeme 登录后强制更新，填入管理员邮箱和密码就ok了

1.获取证书

获取证书大致流程如下，如果申请失败，请看看是否token复制完没有，证书申请要等一会，做NPM反代了应该有自己的域名吧（点头）

2.建立反向代理

已知K8s集群内部内置DNS服务，且Service的域名通常以.svc.cluster.local结尾。推荐使用内部域名而并非Pod_IP进行反向代理。防止出现Pod漂移和重启导致IP不一致，反向代理失败

#查看集群范围内的服务信息
kubectl get svc -A

就以Gitea和Harbor服务举例，在NPM里配置如下

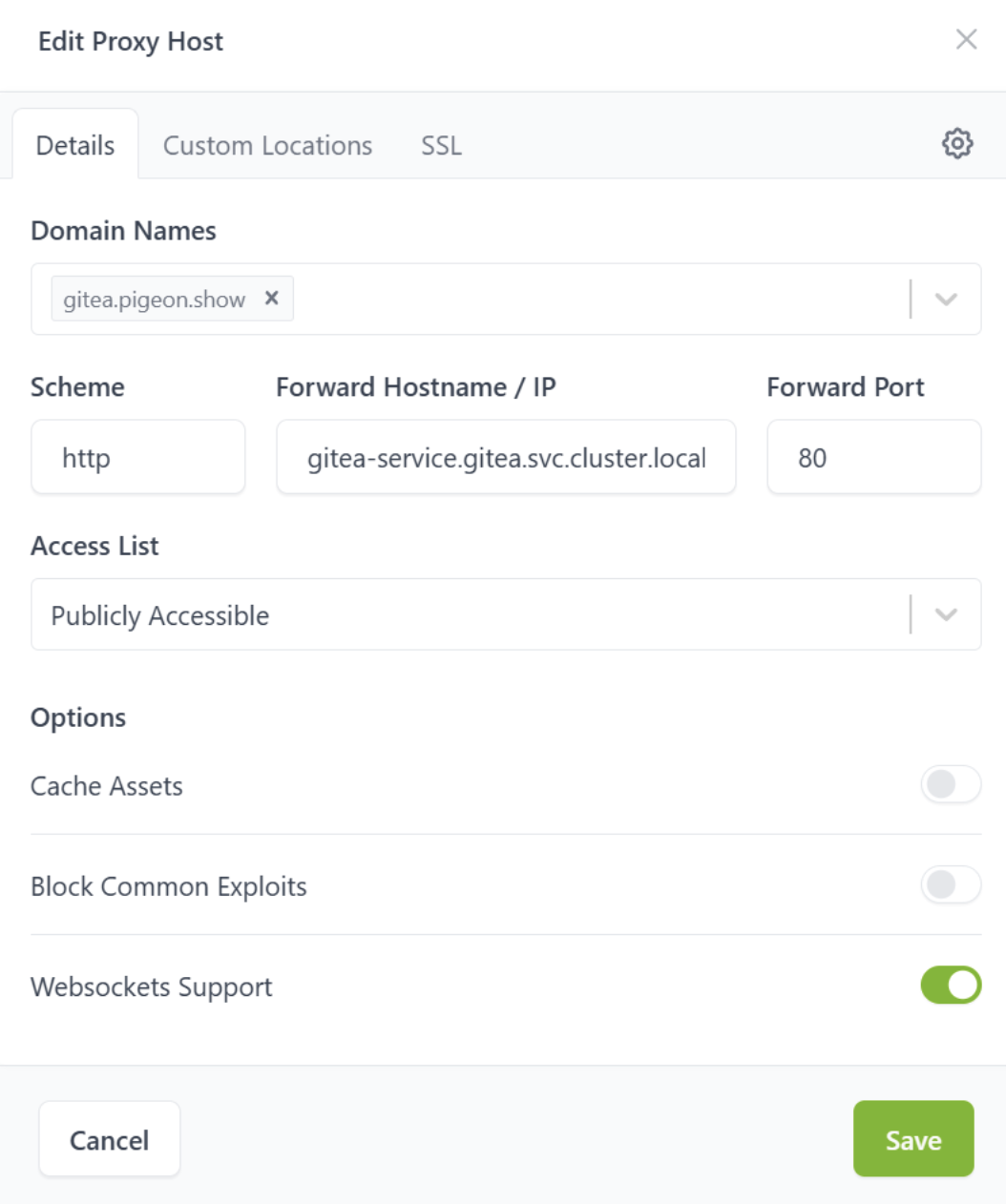

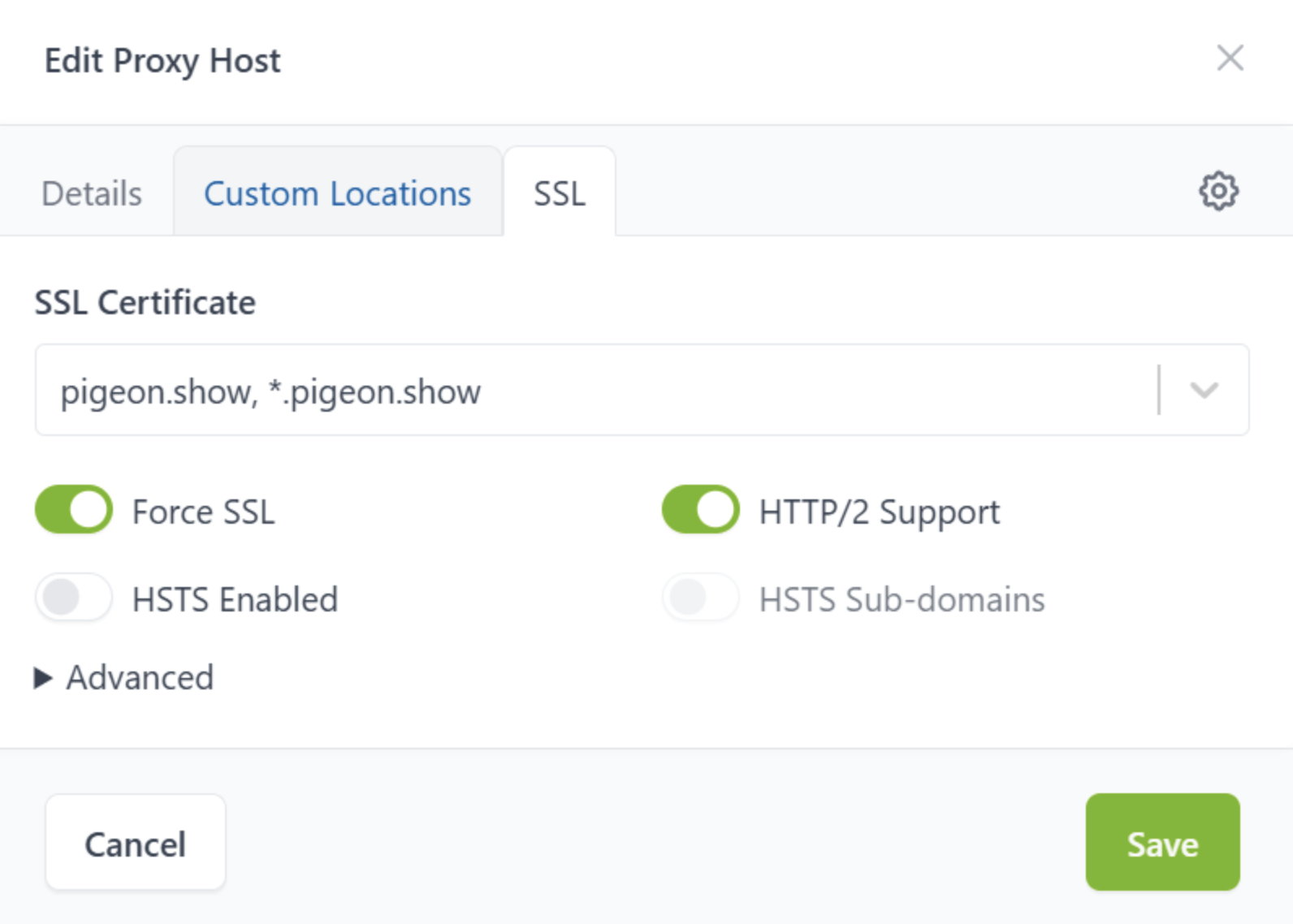

Gitea；配置图形步骤

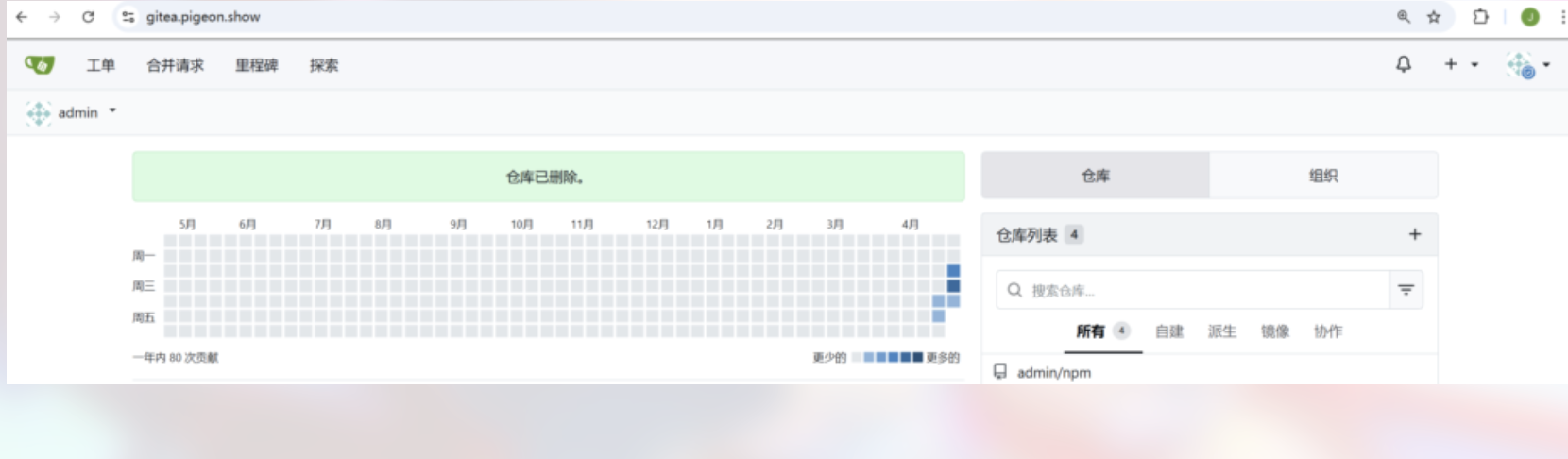

配置结果使用域名访问：

Harbor：配置步骤图

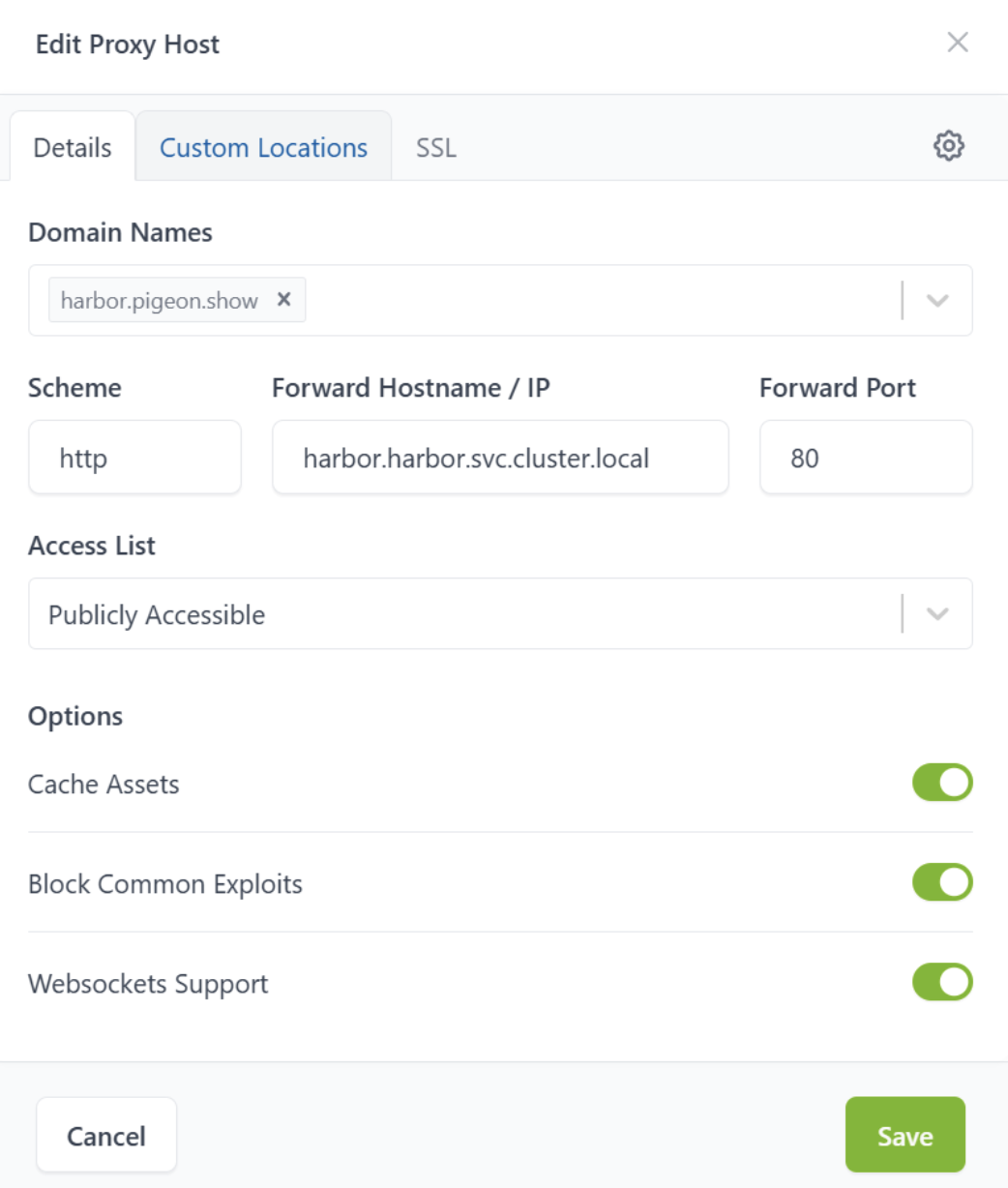

图一：

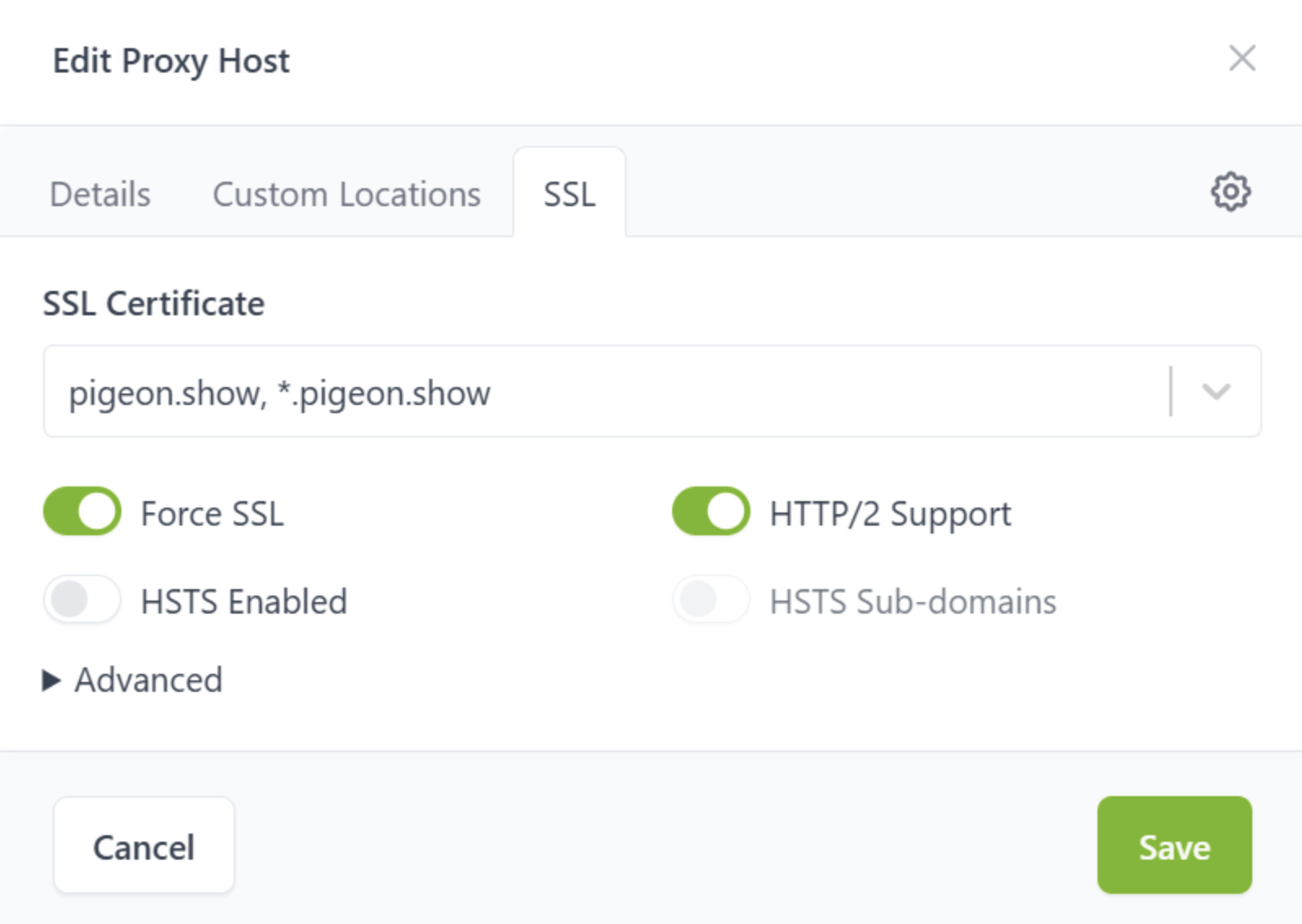

图二：

配置结果使用域名访问：

七、安装和配置Jenkins

我们现在的进度是；Gitea（代码库）-> Nginx Proxy Manager（域名代理）-> Jenkins（自动构建、打包镜像、推 Harbor）

1.Jenkins 是干嘛的？

Jenkins 就是 自动化打包工具：

从 Gitea 拉代码
自动把代码做成 Docker 镜像
自动推送到你的 Harbor 仓库
通知 Argo CD 自动更新部署

它是 CI（持续集成）核心服务，必须部署。

2.和 NPM 部署有什么不一样？

和 NPM 几乎一样，只多一个东西：

Jenkins 需要 PV / PVC 做数据持久化

（NPM 你用的是 hostPath，Jenkins 企业环境标准用 PV/PVC 更稳定）

PV：硬盘空间申请PVC：使用硬盘空间

其余流程一模一样：创建目录 -> 授权 -> 部署 YAML -> 访问页面 -> 配置凭证

3.配置步骤

执行命令

步骤一：在woker-02 提前做创建目录和权限提升

sudo mkdir -p /mnt/jenkins_data
sudo chmod 777 /mnt/jenkins_data

步骤二：在 mater 上部署 PV：硬盘

#jenkins-pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: jenkins-pv
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: ""
  hostPath:
    path: /mnt/jenkins_data

# 启动yaml文件
kubectl apply -f jenkins.yaml

# 检查
kubectl get pv
#看到 jenkins-pv、状态 Available 就是成功

步骤三：在 master 部署 Jenkins 主服务

#去gitea部署jenkins.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: jenkins
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins-admin
  namespace: jenkins
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: jenkins-agent-role
  namespace: jenkins
rules:
- apiGroups: [""]
  resources: ["pods", "pods/exec", "pods/log", "persistentvolumeclaims", "secrets"]
  verbs: ["get", "list", "watch", "create", "delete", "update", "patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: jenkins-agent-binding
  namespace: jenkins
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: jenkins-agent-role
subjects:
- kind: ServiceAccount
  name: jenkins-admin
  namespace: jenkins

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jenkins-pvc
  namespace: jenkins
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
  namespace: jenkins
  labels:
    app: jenkins
spec:
  replicas: 1
  selector:
    matchLabels:
      app: jenkins
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      serviceAccountName: jenkins-admin
      nodeSelector:
        kubernetes.io/hostname: <挂载节点>
      containers:
        - name: jenkins
          image: '<对应HarborIP:端口>/<代理项目>/jenkins/jenkins:lts'
          imagePullPolicy: IfNotPresent
          securityContext:
            runAsUser: 0
          ports:
            - containerPort: 8080
              name: http
            - containerPort: 50000
              name: jnlp
          resources:
            limits:
              cpu: '2'
              memory: 2Gi
            requests:
              cpu: '1'
              memory: 1Gi
          env:
            - name: JAVA_OPTS
              value: >-
                -Xmx1536m -XshowSettings:vm
                -Dhudson.slaves.NodeProvisioner.initialDelay=0
                -Dhudson.slaves.NodeProvisioner.MARGIN=50
                -Dhudson.slaves.NodeProvisioner.MARGIN0=0.85
                -Duser.timezone=Asia/Shanghai
                -Dorg.apache.commons.jelly.tags.fmt.timeZone=Asia/Shanghai

          volumeMounts:
            - mountPath: /var/jenkins_home
              name: data
      volumes:
        - name: data
          persistentVolumeClaim:
            claimName: jenkins-pvc

---
apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: jenkins
  labels:
    app: jenkins
spec:
  type: NodePort
  selector:
    app: jenkins
  ports:
    - name: http
      port: 8080
      targetPort: 8080
      nodePort: 32001
    - name: jnlp
      port: 50000
      targetPort: 50000
      nodePort: 32002

# 启动yaml文件
kubectl apply -f jenkins.yaml

# 检查
kubectl get pods -n jenkins -w
#等它变成 Running 即可

步骤四：在 master 执行，拿登录密码

kubectl exec -n jenkins $(kubectl get pods -n jenkins | grep Running | awk '{print $1}') -- cat /var/jenkins_home/secrets/initialAdminPassword

# 浏览器访问
http://MasterIP:32001
# 默认用户admin

以下是关于 YAML 配置细节的补充说明

动态调度权限
- 通过 ServiceAccount绑定 Role，允许Jenkins Master在集群内自己的命名空间自动创建和销毁构建 Pod。
性能调优
- 内存优化：将 -Xmx设为容器限制的75%，为非堆内存预留空间，防止因OOM导致 Pod 频繁重启
- 调度优化：让 Jenkins 发现任务排队时立即申请 K8s 资源
- 时区对齐：确保日志和构建记录显示北京时间，防止出现日记出现时差
持久化挂载
- 越过权限：配置runAsUser: 0 以 root 运行以确保能读写挂载的磁盘
- 数据持久化：过 PV/PVC 将 /var/jenkins_home 挂载到宿主机，确保插件、凭据和 Job 配置在 Pod 重启后不会丢失

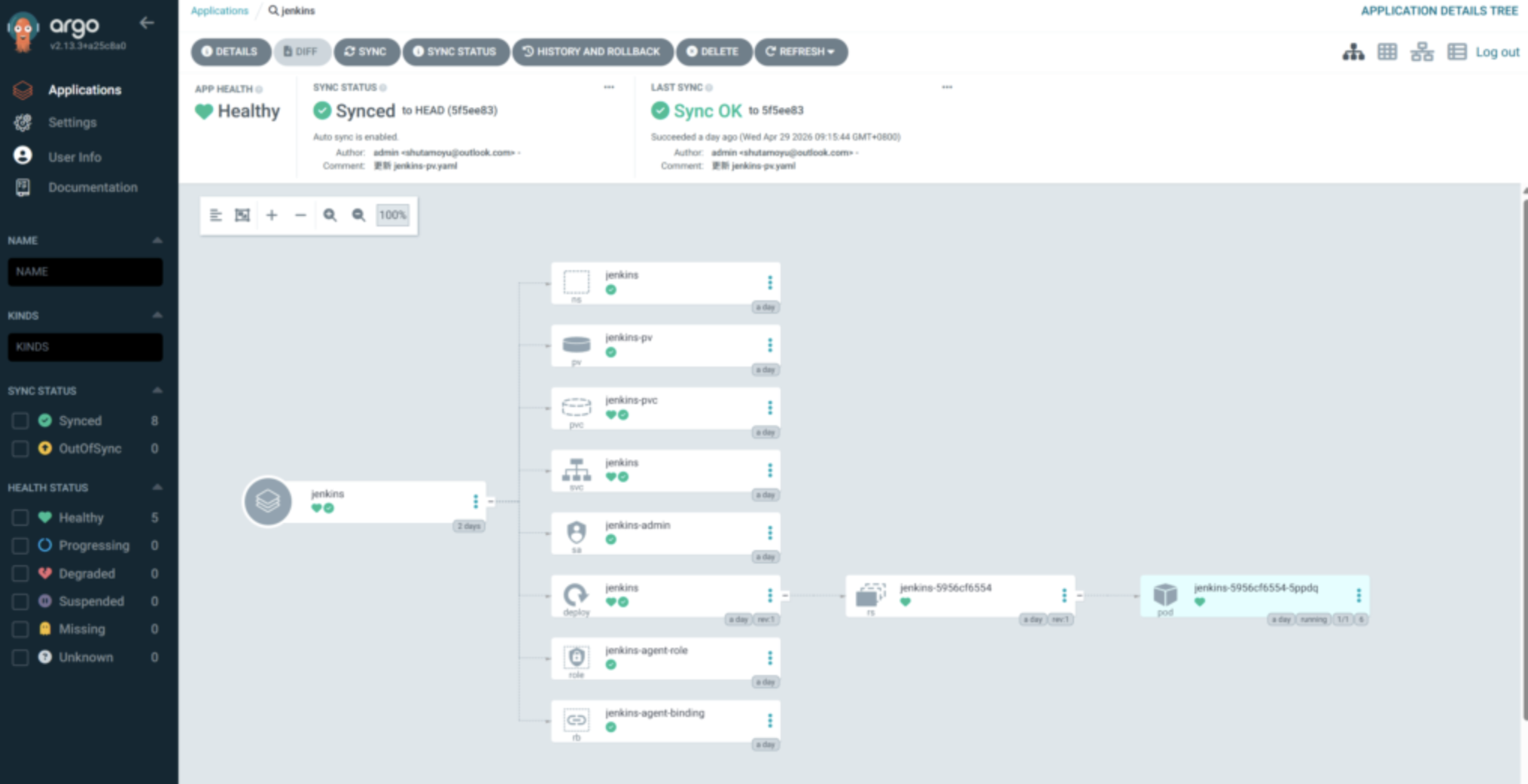

这两个文件提交保存成功后，再去Argo CD部署对应的仓库项目，这样才把服务提起来

八、配置Jenkins

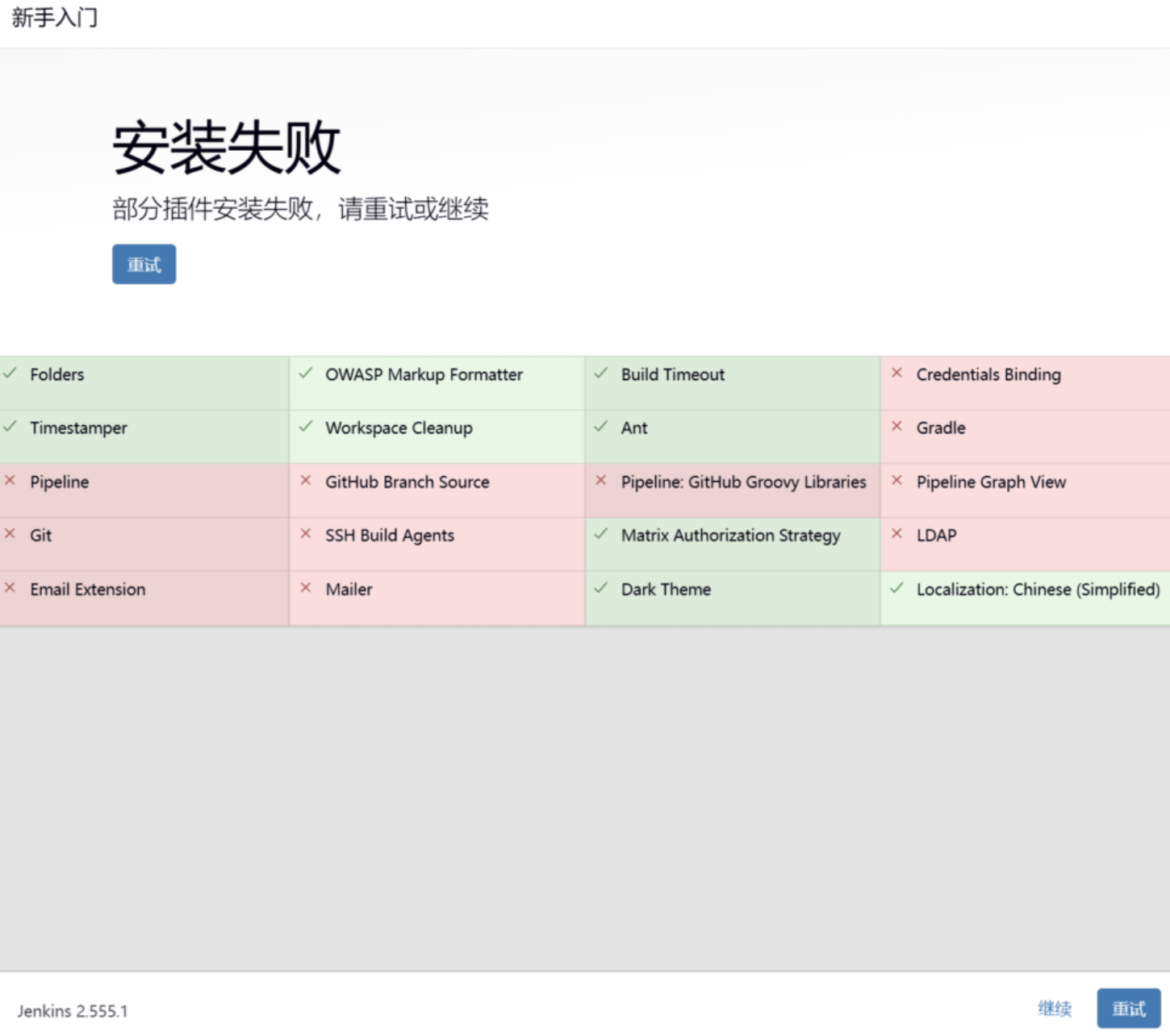

等待是最好的摸鱼，选择推荐安装插件，报错无所谓，等会里面去换其他都行

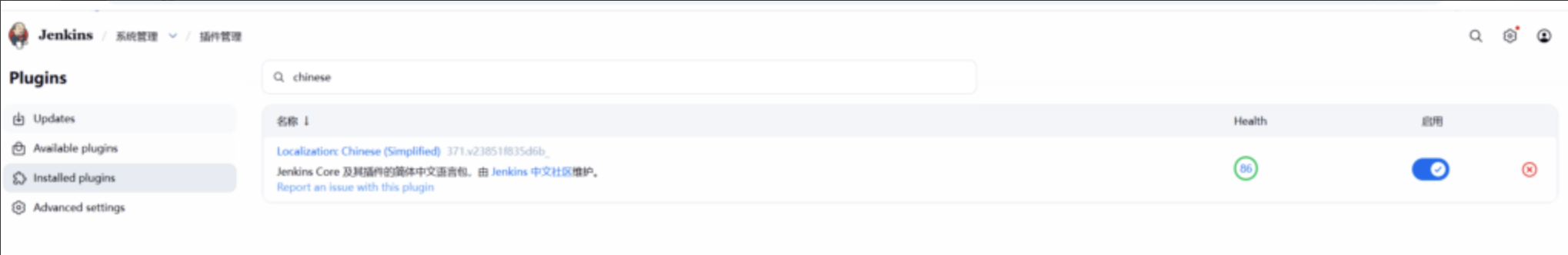

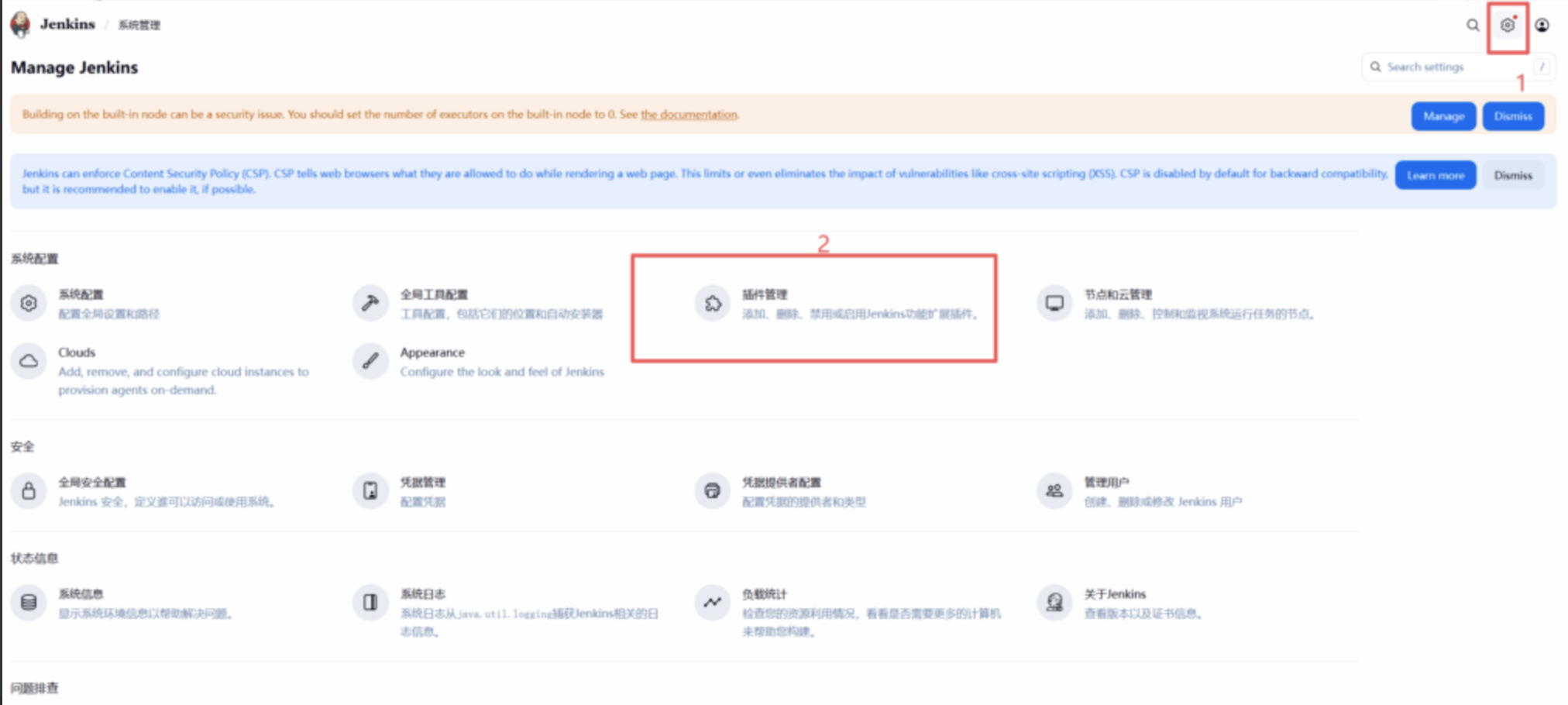

进入初始化界面，点击右上角齿轮 -> 点击插件管理

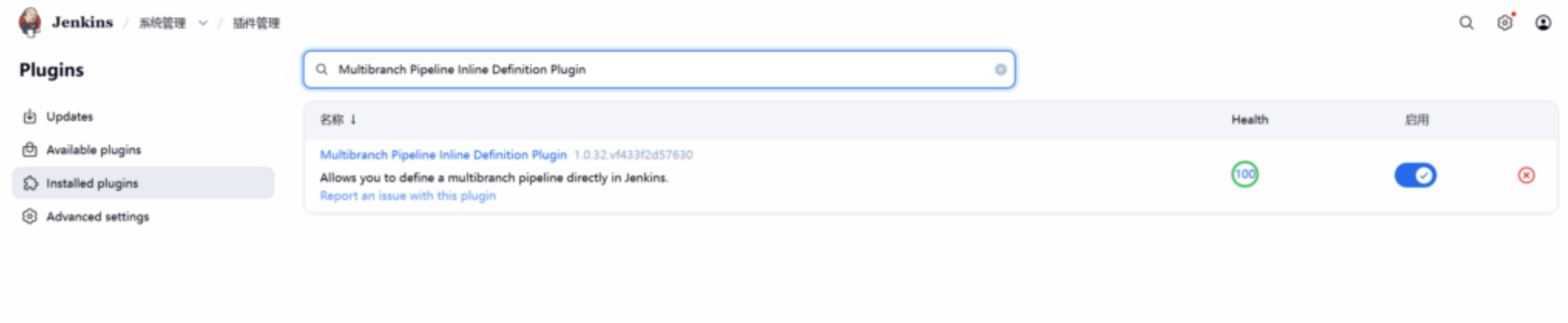

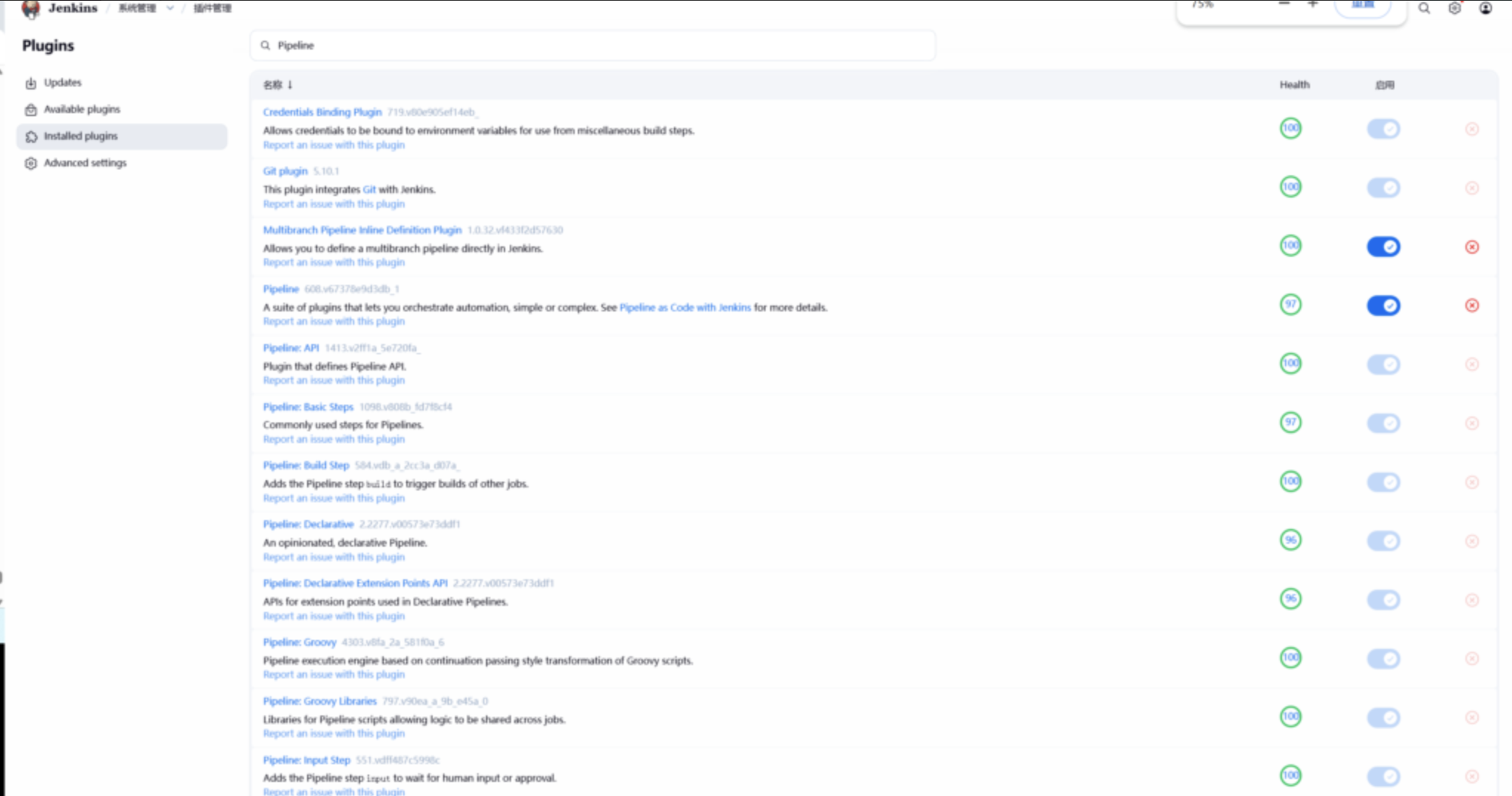

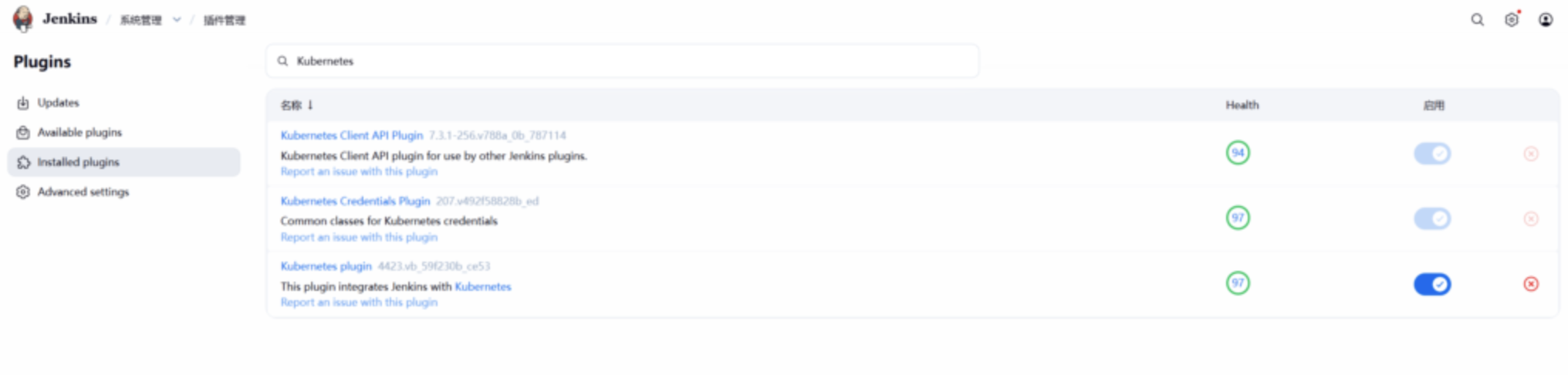

主要下载这几个插件：Kubernetes、Gitea、Pipeline、Multibranch Pipeline Inline Definition Plugin，如果没安装的去第二个插件市场安装插件

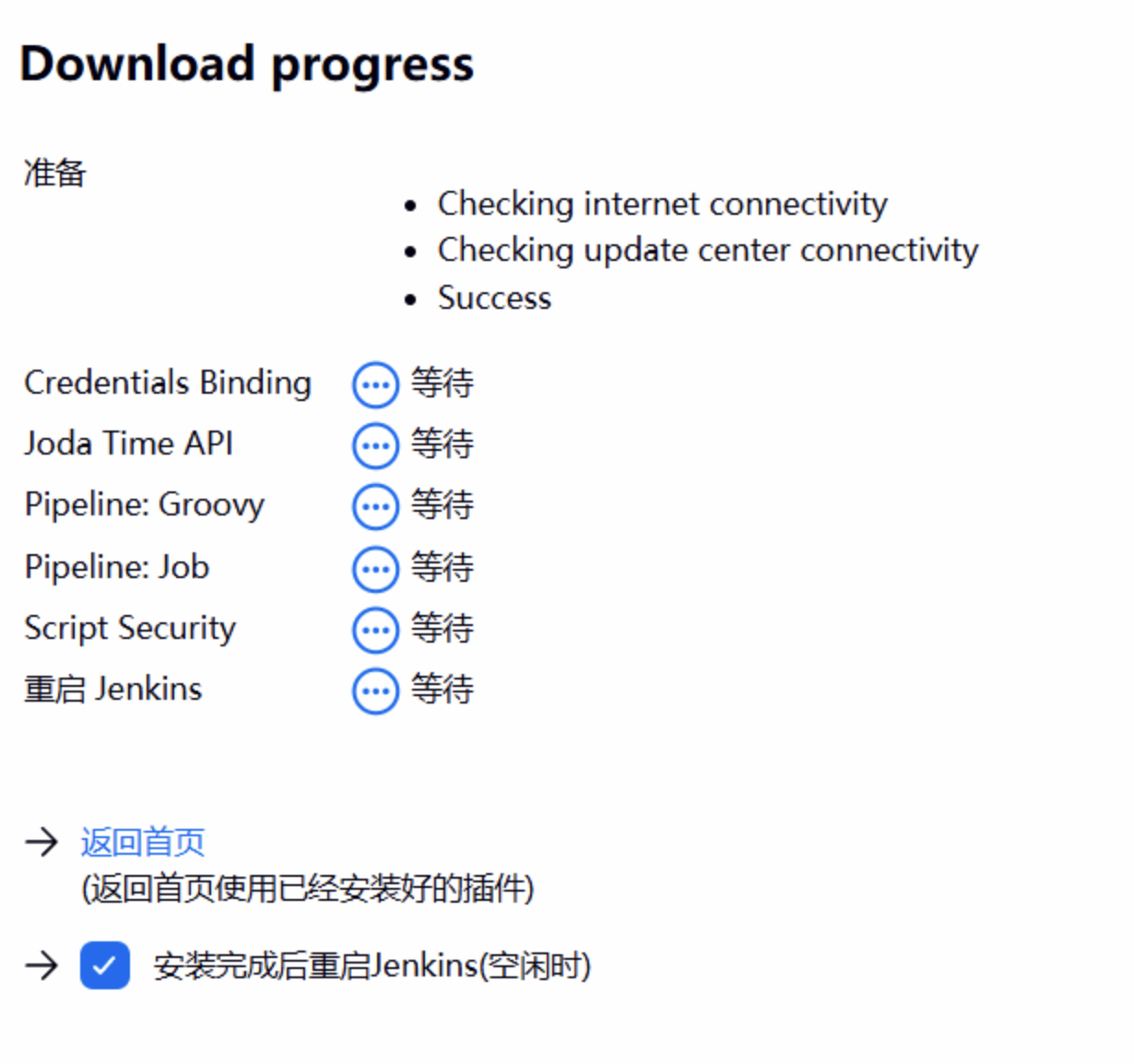

插件下载的时候，请勾选“安装完成后重启 Jenkins”选项。只有在Jenkins成功重启并重新加载插件库后，新安装的插件才能正式启用

九、对接Gitea

要实现Jenkins自动拉取Gitea源码，必须完成双向的身份验证

Gitea 端（获取凭证）：进入用户设置，生成 Access Token（访问令牌）
Jenkins 端（生效凭证）：将获取的 Token 存入 Jenkins 的 凭据管理并配置对应Gitea Server

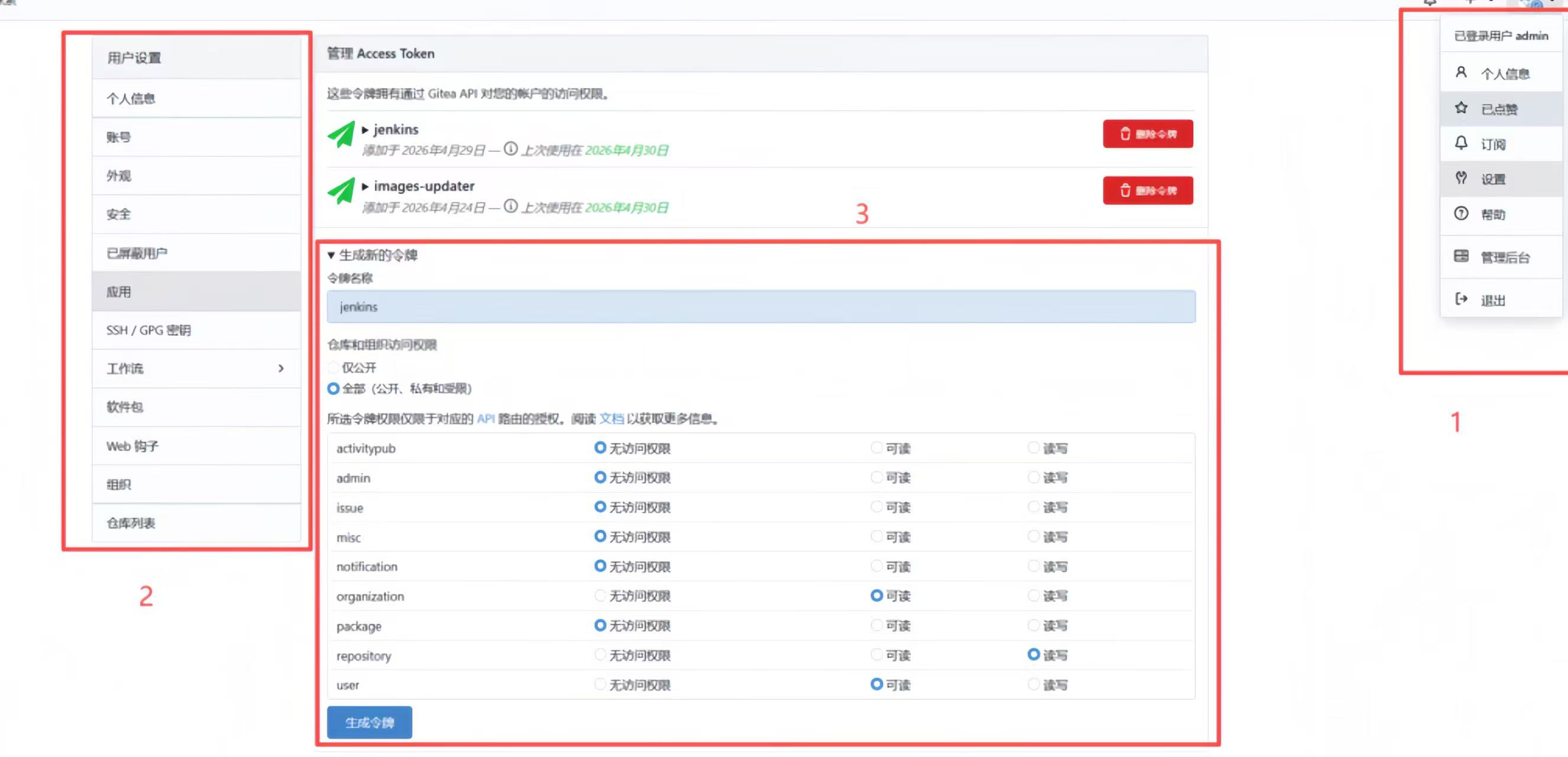

GItea创建访问令牌

流程：头像菜单下拉设置→应用→生成新令牌选择对应权限→生成新令牌

能够查看令牌的机会只有这一次，记得先保存好

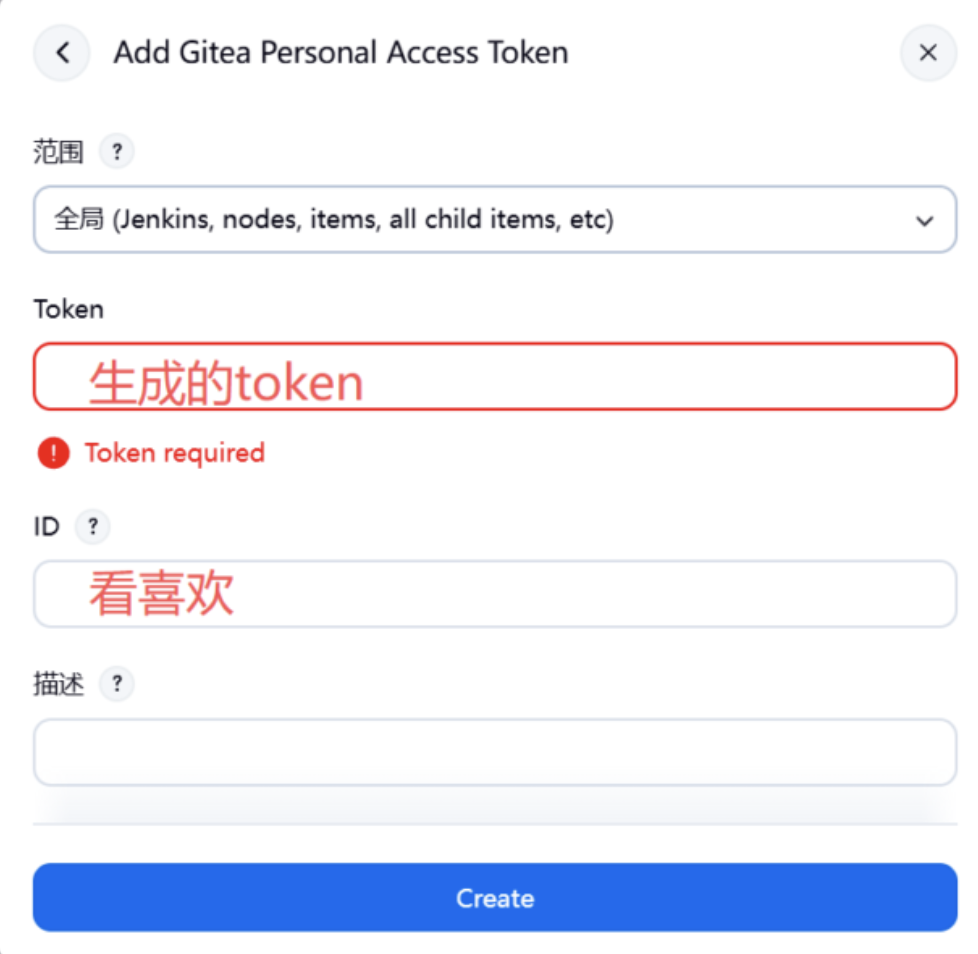

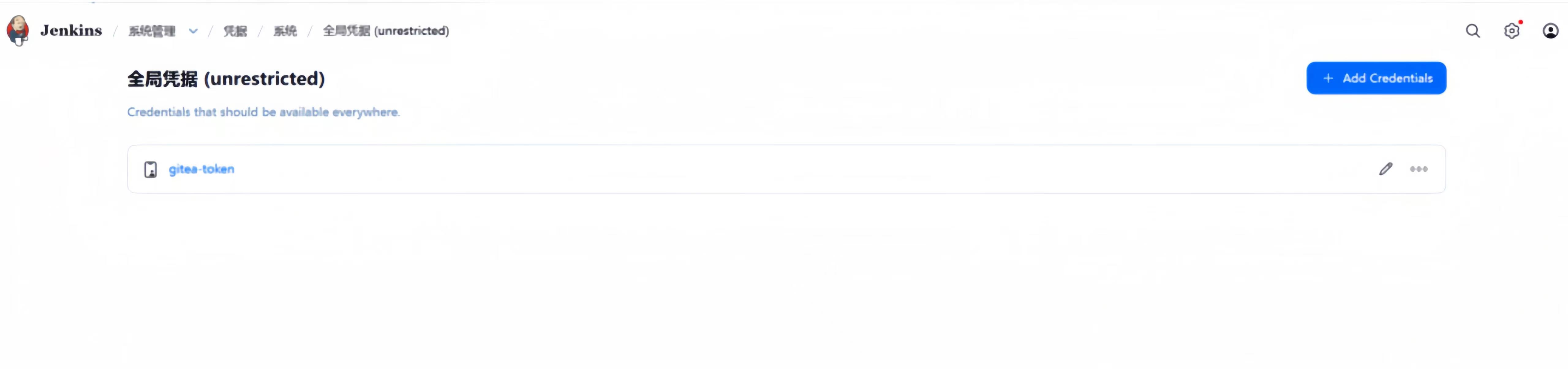

Jenkins添加Gitea访问令牌

选择Gitea Personal Access Token

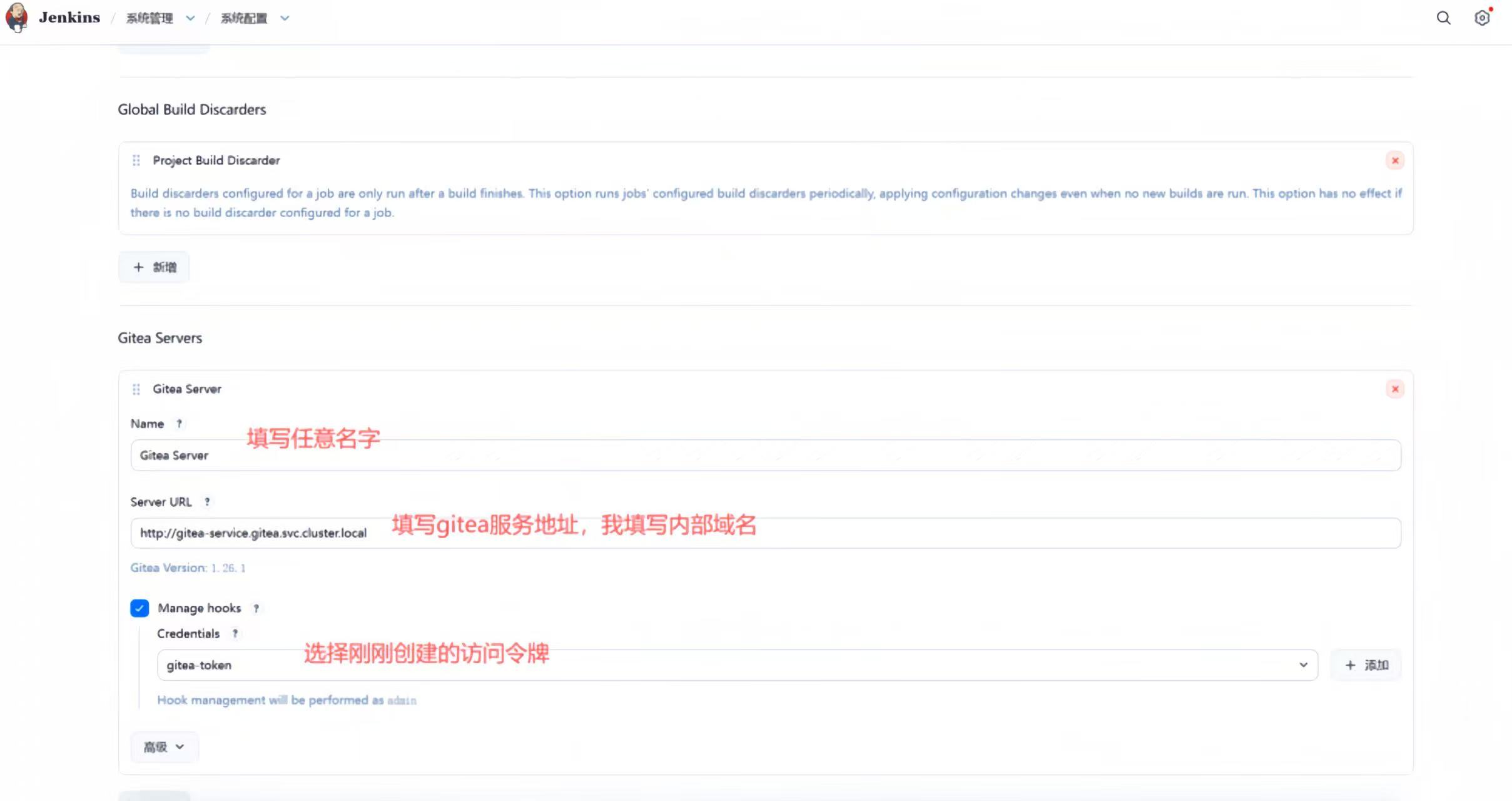

Jenkins 中配置 Gitea Server

勾选Manage hook后，后续进行对接的时候Gitea Plugin 插件自动为新建的 Jenkins 项目创建 Webhook

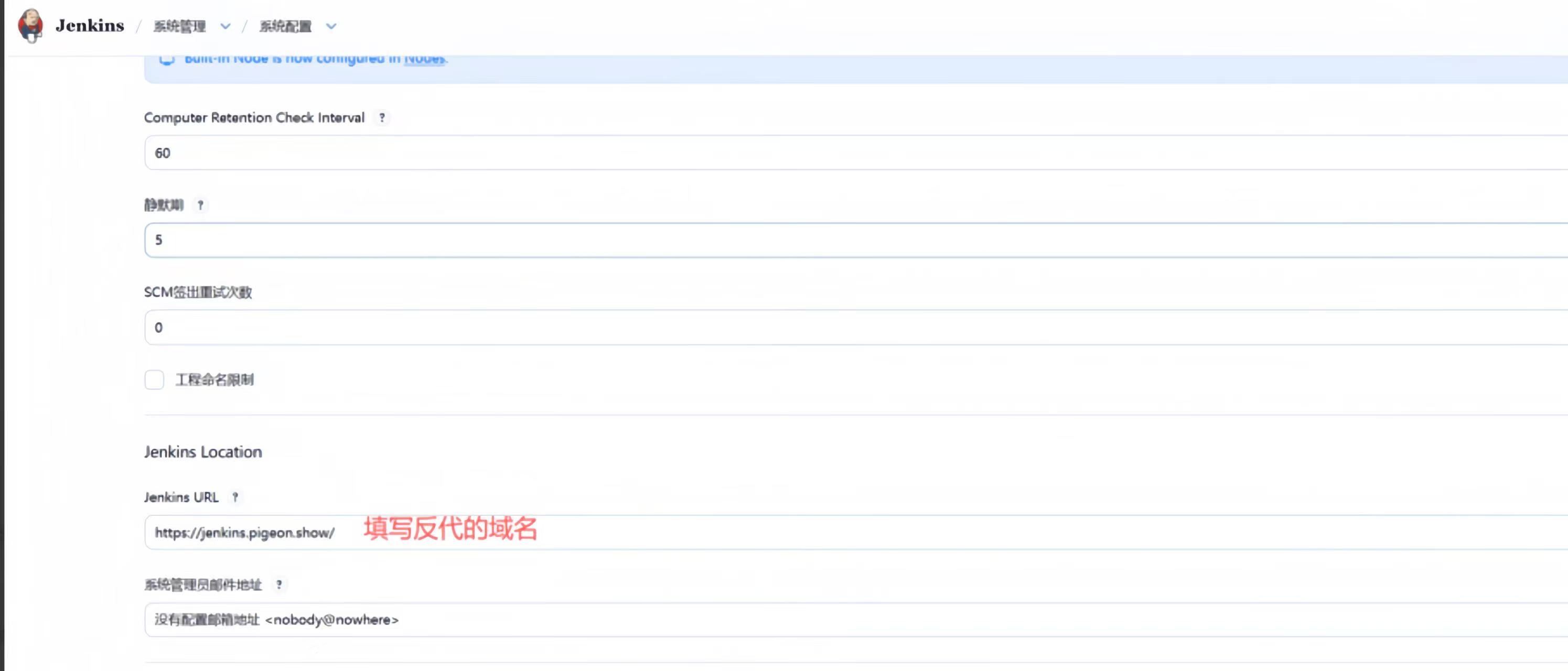

顺便把jenkins解决自己对外身份

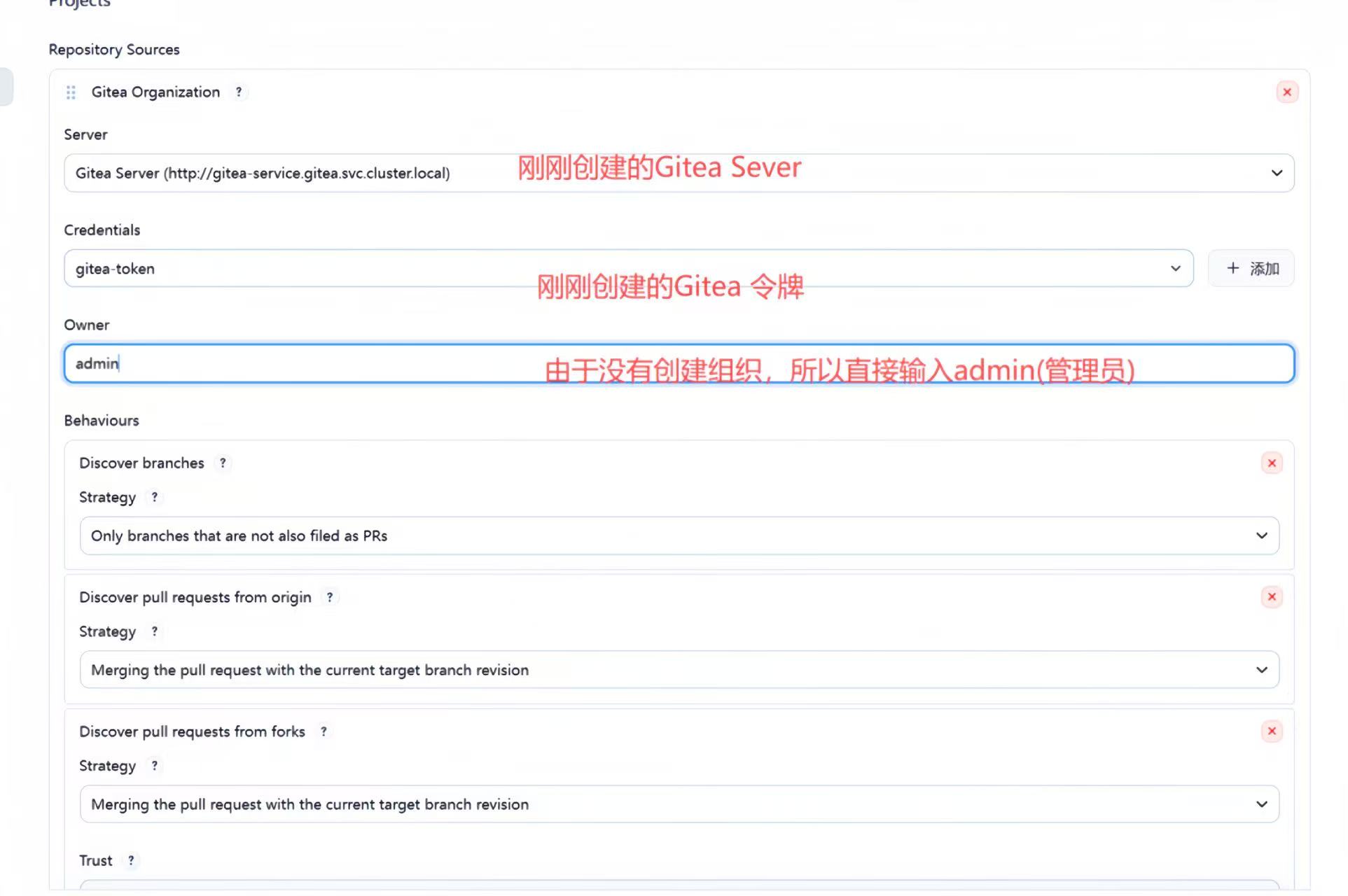

构建任务

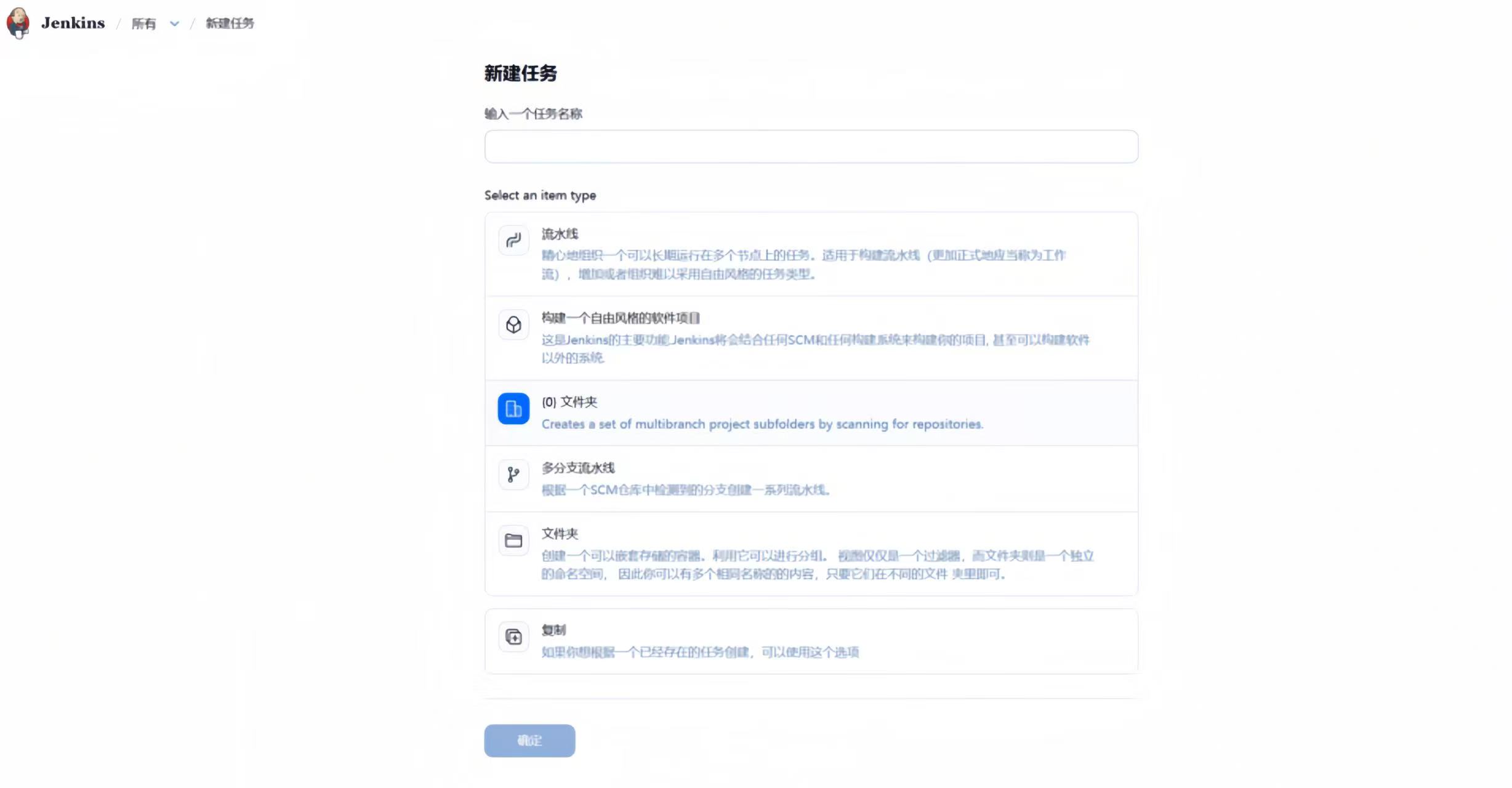

新建任务，选择这个0

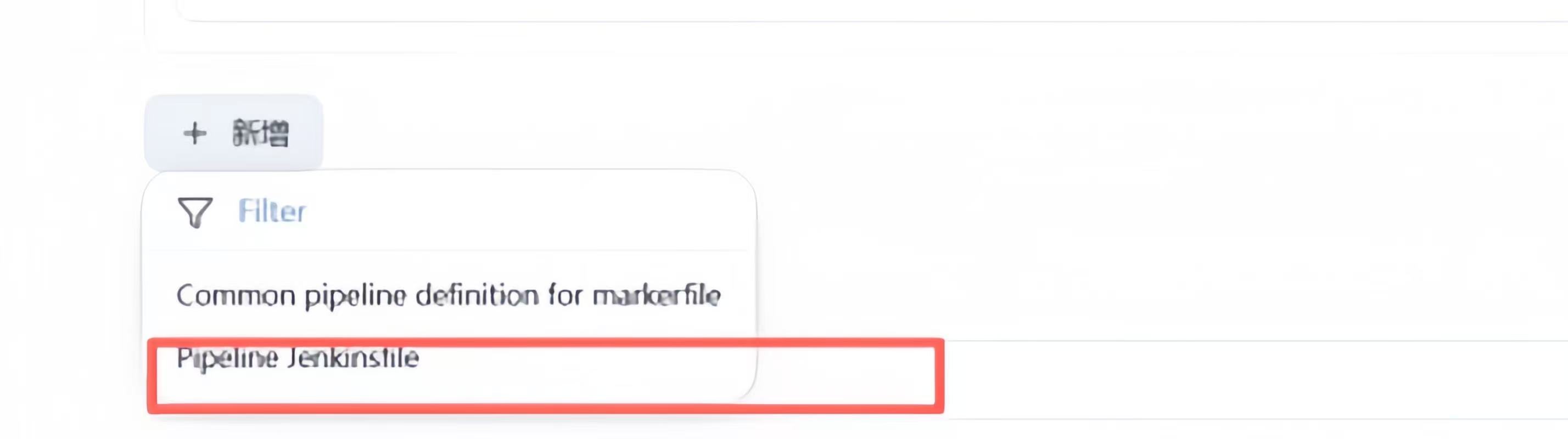

新增一个选择

等待成功扫描

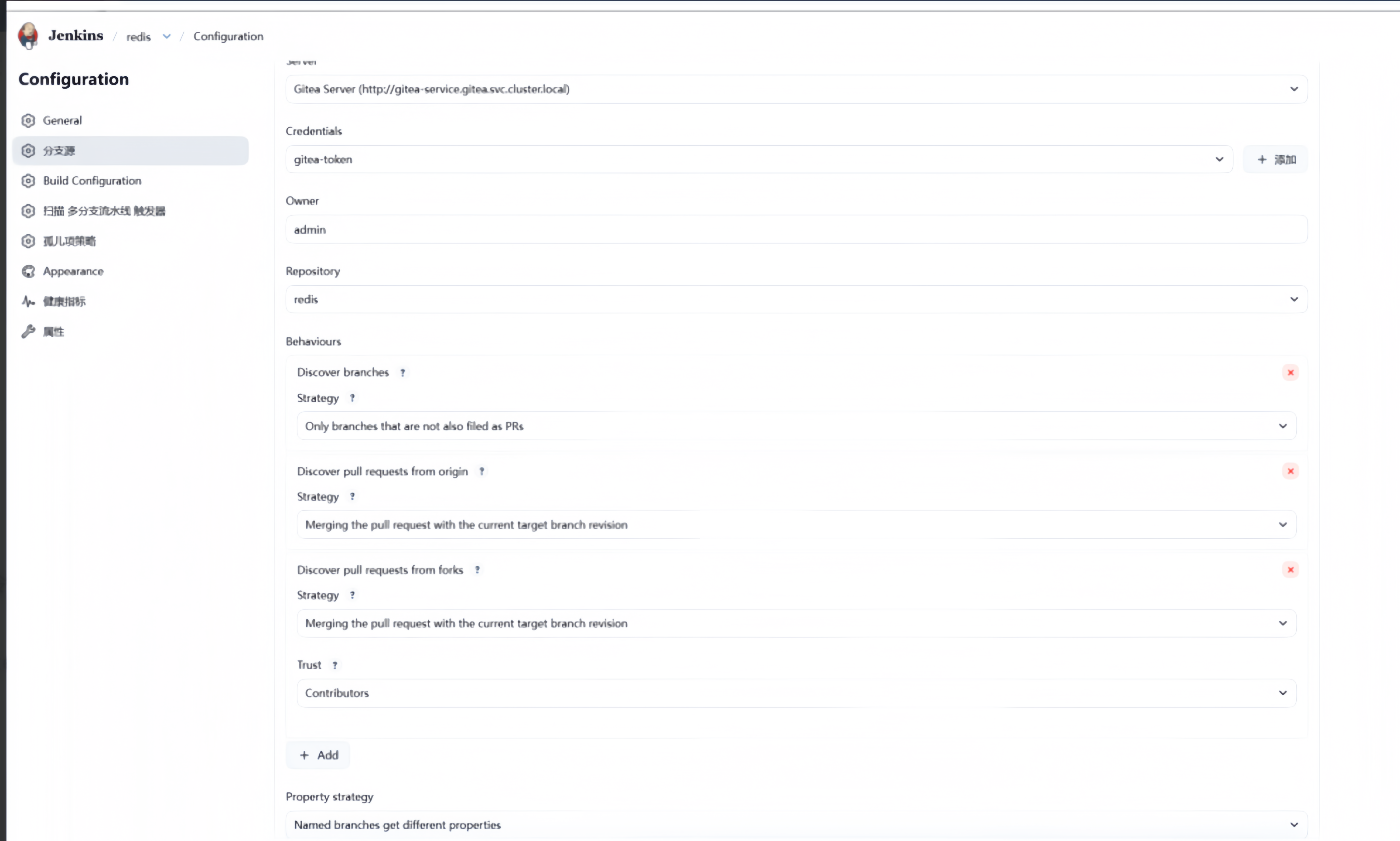

选择多分支流水线

是点对点，选择仓库里面有jenkinsfile文件的仓库，这样也能成功

测试连通性的Jenkinsfile

pipeline {
    agent any
    stages {
        stage('Build') {
            steps {
                sh 'echo build'
            }
        }
        stage('Test'){
            steps {
                sh 'echo test'
            }
        }
        stage('Deploy') {
            steps {
                sh 'echo publish'
            }
        }
    }
}

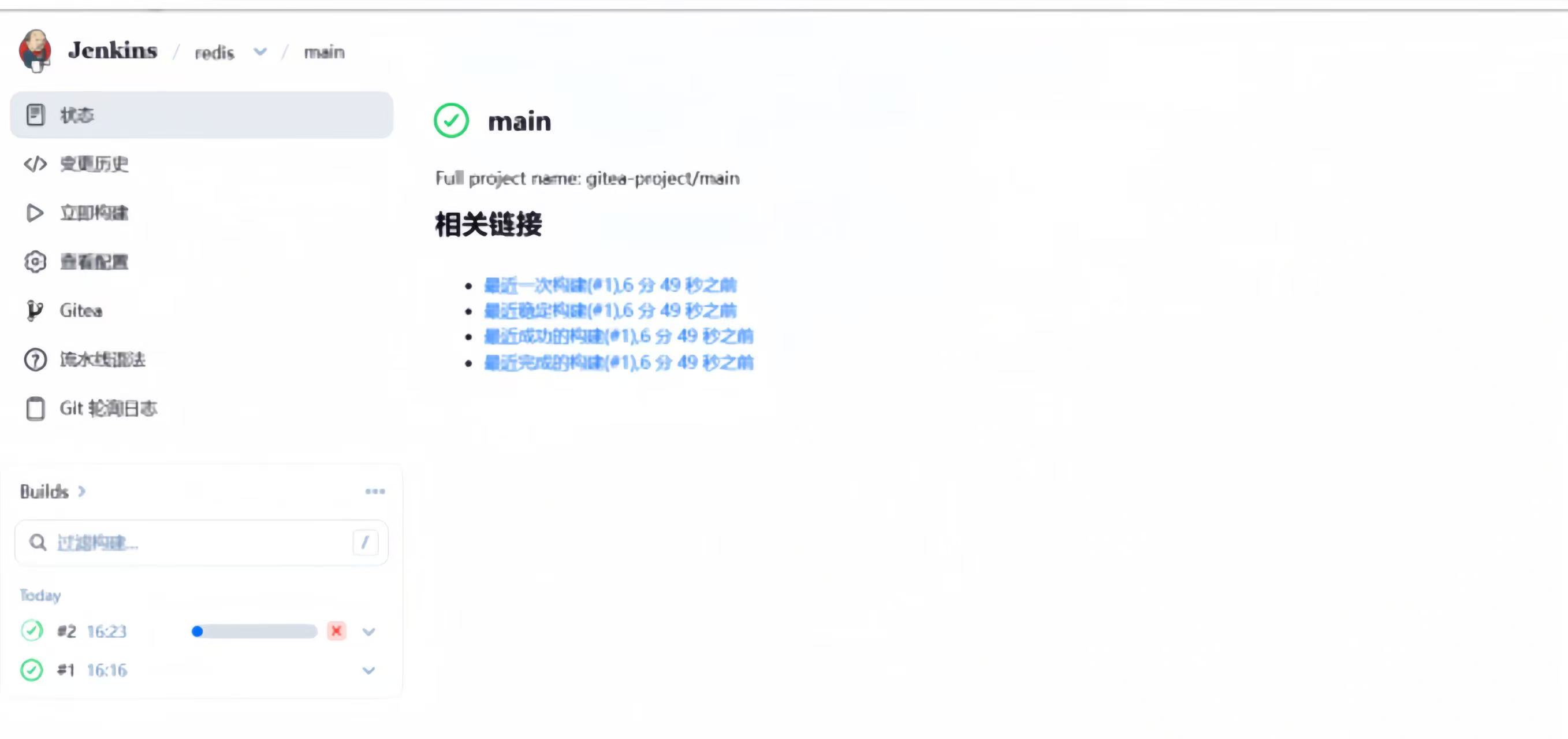

验证

进行验证

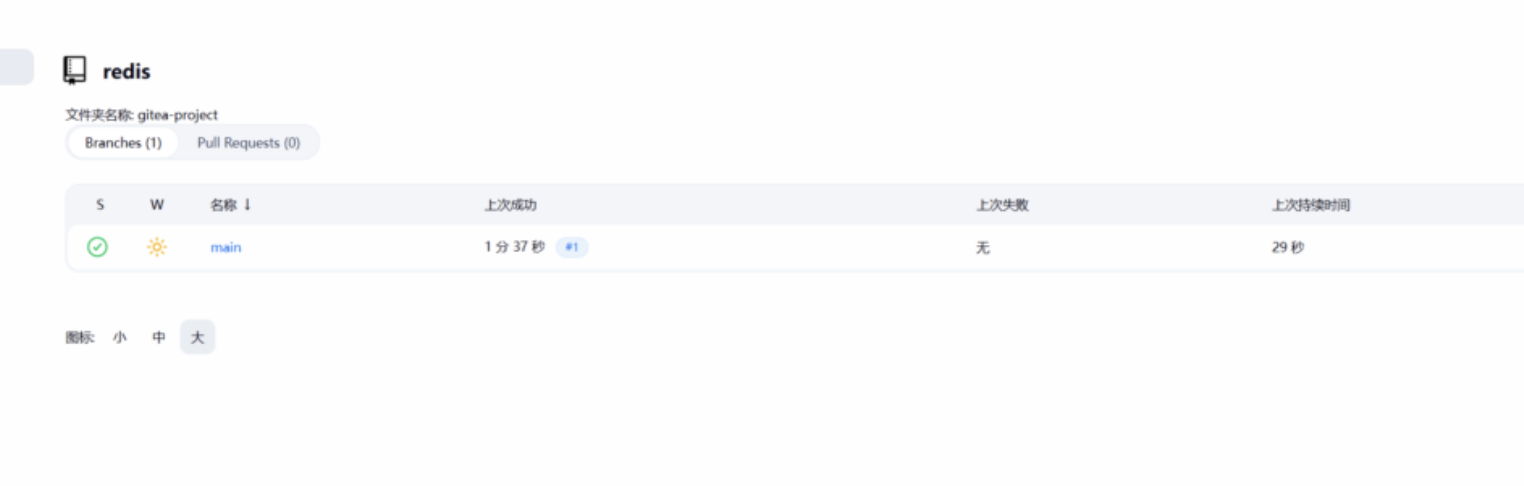

查看这里结果点击立即构建，成功就是成功，失败查看日志

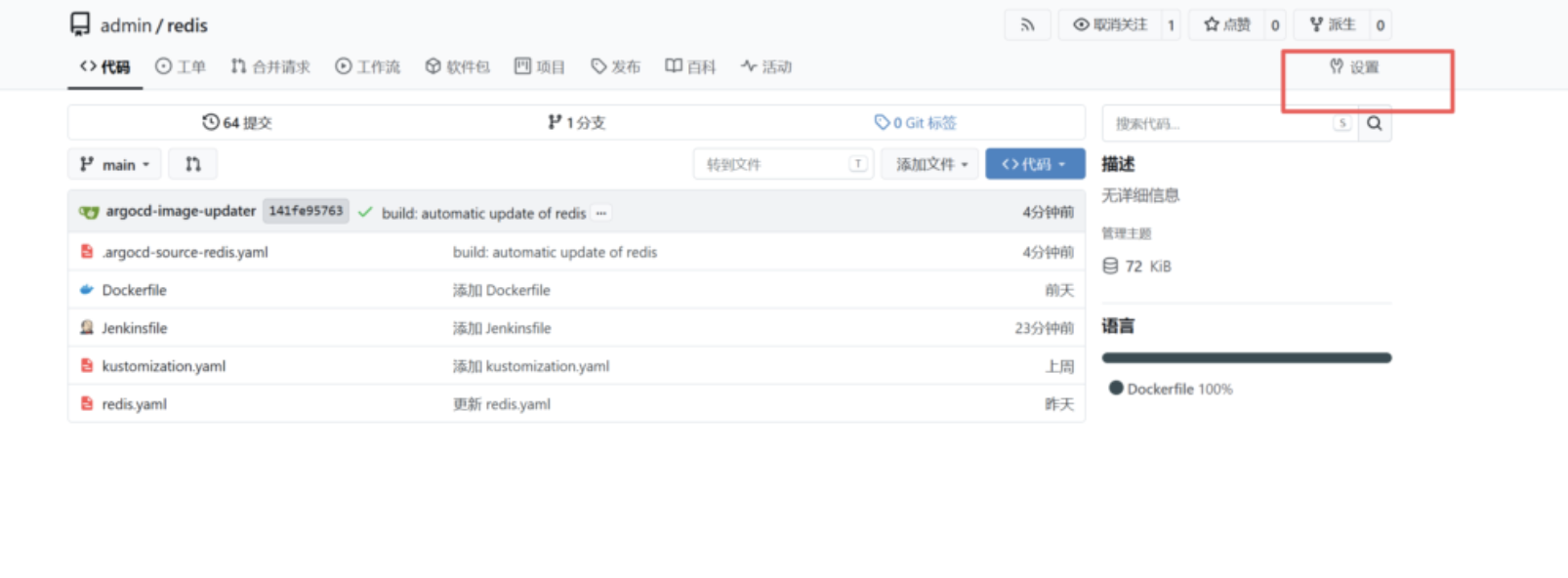

这里会自动生成一个Webhook

十、镜像更新器

拓扑图里面只有编译/构建新镜像，并没有自动化更新镜像。要实现“镜像更新即自动部署”这个时候需要引入Argo CD Image Updater(镜像更新器)

Argo CD Image Updater会持续性的。一旦发现有符合规则的新版本镜像，它会自动更新Argo CD应用状态，且去直接修改 Git 仓库中的镜像 Tag，从而触发集群的自动滚动更新

如何安装镜像更新器，就可以参考我的GitOps：制品管理与版本策略 – GUGa这篇文章的版本策略

十一、验证流程

视频演示了从代码提交到自动部署的全过程（约 2 分钟）。虽然视频中包含一些杂乱的中间操作，但最终完整展示了CI/CD全链路自动化的实现方案，做到了“代码即部署”

每个文件所用代码

redis.yaml

#redis.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-deployment
spec:
  replicas: 2
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
      - name: redis
        image: <对应HarborIP:端口>/public/redis:7.0
        ports:
        - containerPort: 30081

kustomization.yaml

#kustomization.yaml
apiVersion: kustomize.config.k8s.io/v1beta1
kind: Kustomization
resources:
  - redis.yaml

Jenkinsfile

pipeline {
    agent {
        kubernetes {
            yaml """
apiVersion: v1
kind: Pod
spec:
  serviceAccountName: jenkins-admin
  containers:
  - name: kaniko
    image: harbor.pigeon.show/public/executor:debug
    command: ['sleep']
    args: ['99d']
    volumeMounts:
    - name: harbor-auth
      mountPath: /kaniko/.docker
  - name: jnlp
    image: harbor.pigeon.show/proxy/jenkins/inbound-agent:latest
  volumes:
  - name: harbor-auth
    secret:
      secretName: harbor-secret
      items:
      - key: .dockerconfigjson
        path: config.json
"""
        }
    }

    // 每 2 分钟扫描一次代码
    triggers {
        pollSCM('H/2 * * * *')
    }

    stages {
        stage('生产镜像') {
            // 【核心防死循环逻辑】
            // 如果Git提交消息中包含 "automatic update"，说明是镜像更新器，直接跳过此阶段
            when {
                not {
                    changelog '.*automatic update of.*'
                }
            }
            steps {
                // 拉取代码
                checkout scm

                container('kaniko') {
                    // 产出 7.x 格式镜像
                    sh """
                    /kaniko/executor --context ${WORKSPACE} \
                    --dockerfile Dockerfile \
                    --destination harbor.pigeon.show/public/redis:7.${BUILD_NUMBER} \
                    --skip-tls-verify
                    """
                }
            }
        }
    }

    post {
        success {
            echo "流程处理完成"
        }
        aborted {
            echo "检测到镜像更新器提交，已跳过构建以防止死循环"
        }
    }
}

Dockerfile

FROM harbor.pigeon.show/proxy/library/redis:7-alpine
RUN echo "build by jenkins ci" > /build_info.txt

分享

基于K8s部署CI/CD自动化流水实现DevSecOps

一、前言

二、环境准备

1.基础环境信息

2.代理配置：让 Harbor 自动同步 Docker Hub 镜像

这是干嘛用的？

3.特殊镜像处理：quay.io/ghcr.io 镜像

这是干嘛用的？

三、拓扑图

四、安装和配置Harbor

1.安装helm

2.安装Harbor

2.Harbor代理

3.配置不安全仓库(HTTP)

4.安装和配置Argo CD

它的核心逻辑：GitOps 到底是什么？

它解决了什么问题？

五、安装和部署Gitea

六、安装NPM（Nginx Proxy Manager ）

1.获取证书

2.建立反向代理

七、安装和配置Jenkins

1.Jenkins 是干嘛的？

2.和 NPM 部署有什么不一样？

3.配置步骤

步骤一：在woker-02 提前做创建目录和权限提升

步骤二：在 mater 上部署 PV：硬盘

步骤三：在 master 部署 Jenkins 主服务

步骤四：在 master 执行，拿登录密码

八、配置Jenkins

九、对接Gitea

GItea创建访问令牌

Jenkins添加Gitea访问令牌

Jenkins 中配置 Gitea Server

构建任务

测试连通性的Jenkinsfile

验证

十、镜像更新器

十一、验证流程

评论
